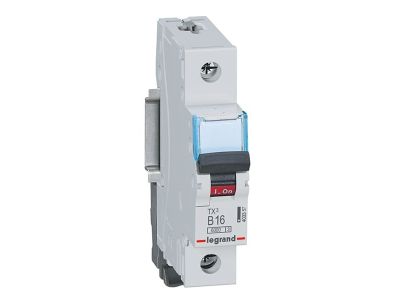

Wyłącznik nadprądowy S301 1P B 16A 6kA serii TX3 | 403357 Legrand

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Legrand z serii TX3 o numerze referencyjnym 403357 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co czyni go idealnym wyborem do zabezpieczania standardowych obwodów gniazd wtykowych oraz systemów oświetleniowych. Wyłącznik posiada charakterystykę wyzwalania typu B, co oznacza, że jest przeznaczony do ochrony odbiorników o niskich prądach rozruchowych, reagując bezzwłocznie przy wielokrotności prądu znamionowego od 3 do 5 razy In.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6000 A zgodnie z rygorystyczną normą IEC 60898-1, co gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia gwałtownych skoków energii.
• Kompaktowa budowa: Szerokość urządzenia to zaledwie jeden moduł (17,5 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Współpraca z akcesoriami: Wyłącznik jest w pełni kompatybilny z wyposażeniem pomocniczym serii DX3, takim jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co znacząco rozszerza jego funkcjonalność w systemach automatyki budynkowej.
• Estetyka i ergonomia: Wyposażony w ergonomiczną dźwignię załączającą w kolorze czarnym, zapewniającą czytelną sygnalizację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem najwyższych standardów bezpieczeństwa. Spełnia wymagania normy IEC 60898-1 dla zastosowań domowych i podobnych, oferując zdolność łączeniową na poziomie 6 kA przy napięciu 230/400 V~. Dodatkowo, aparat wykazuje zgodność z normą przemysłową IEC 60947-2, gdzie jego znamionowa graniczna zdolność zwarciowa wynosi aż 10 kA. Taka dwutorowa certyfikacja potwierdza wysoką jakość wykonania i niezawodność w różnorodnych warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik nadprądowy S301 B16 serii TX3 znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz komercyjnym. Dzięki charakterystyce B, jest on dedykowany przede wszystkim do:

• Zabezpieczania obwodów oświetleniowych wykorzystujących tradycyjne i nowoczesne źródła światła.
• Ochrony obwodów gniazd ogólnego przeznaczenia w biurach i mieszkaniach.
• Zabezpieczania urządzeń grzewczych o małej bezwładności cieplnej.
• Instalacji, w których nie występują duże prądy rozruchowe (np. brak dużych silników elektrycznych).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami. Wyłącznik jest przystosowany do montażu na standardowym wsporniku montażowym TH35 (szyna DIN), co zapewnia szybką i stabilną instalację. System zacisków pozwala na przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co ułatwia mostkowanie aparatów w rozdzielnicy i zapewnia pewny styk elektryczny. Należy pamiętać, że model ten nie posiada możliwości przyłączania bloków różnicowoprądowych, jednak może być swobodnie doposażony w akcesoria serii DX3 montowane z boku aparatu.

FAQ

• Czy ten wyłącznik nadaje się do ochrony silników? Ze względu na charakterystykę B, wyłącznik ten może wyzwalać zbyt szybko przy rozruchu silników o dużym poborze prądu. Do silników zaleca się zazwyczaj charakterystykę C.
• Jaka jest różnica między 6kA a 10kA w tym modelu? Wartość 6kA odnosi się do normy domowej (IEC 60898-1), natomiast 10kA do normy przemysłowej (IEC 60947-2). Oznacza to, że aparat jest bardzo wytrzymały i bezpieczny w obu środowiskach.
• Czy mogę podłączyć do niego szynę grzebieniową? Tak, konstrukcja zacisków umożliwia zasilanie zarówno przewodami, jak i profesjonalnymi szynami łączeniowymi typu grzebieniowego lub sztyftowego.
