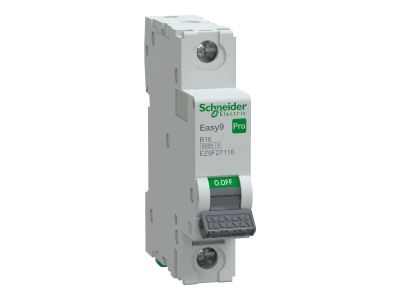

Wyłącznik nadprądowy 1P B 16A 6kA, Easy9 Pro EZ9F-B16-1 | EZ9F27116 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy 1-biegunowy Easy9 Pro EZ9F-B16-1 o charakterystyce B i prądzie znamionowym 16A to wszechstronne zabezpieczenie obwodów elektrycznych przed skutkami zwarć i przeciążeń. Charakterystyka B zapewnia szybką reakcję na zwarcia, chroniąc instalację i podłączone odbiorniki przed uszkodzeniem. Zdolność zwarciowa 6kA gwarantuje skuteczną ochronę nawet w przypadku dużych prądów zwarciowych. Przeznaczony do montażu na szynie DIN, ułatwiające instalację w rozdzielnicach.

• 1-biegunowa budowa: Ochrona pojedynczego obwodu – idealny do zabezpieczania linii oświetleniowych, gniazd wtykowych lub urządzeń jednofazowych.
• Charakterystyka B: Szybka reakcja na zwarcia (3 do 5-krotność prądu znamionowego) – minimalizuje ryzyko uszkodzeń w instalacji.
• Prąd znamionowy 16A: Odpowiedni do standardowych obwodów oświetleniowych, gniazdowych oraz zasilania urządzeń o niewielkim poborze mocy (np. lodówki, telewizory, komputery).
• Zdolność zwarciowa 6kA: Skuteczna ochrona przed zwarciami o dużym prądzie, zapewniająca długotrwałą bezawaryjną pracę instalacji.
• Montaż na szynie DIN 35mm: Kompatybilny z większością rozdzielnic elektrycznych, ułatwiający szybki i sprawny montaż.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznakowanie CE oraz deklarację zgodności z normami PN-EN 60898-1 i PN-EN 60947-2. Zapewnia ochronę zgodną z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy 1P B 16A 6kA przeznaczony jest do ochrony instalacji elektrycznych w obiektach mieszkalnych, biurowych i użyteczności publicznej. Charakterystyka B idealnie sprawdza się w obwodach oświetleniowych i gniazd wtykowych, gdzie ryzyko zwarć jest umiarkowane.

• Zabezpieczenie obwodów oświetleniowych w mieszkaniach i biurach.
• Ochrona gniazd wtykowych przed przeciążeniem i zwarciami.
• Stosowanie w małych instalacjach przemysłowych i warsztatach.
• Montaż w rozdzielnicach domowych i lokalnych sieciach elektrycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Prace należy prowadzić przy odłączonym napięciu w obwodzie. Wyłącznik należy zamontować na szynie DIN 35mm, mocując go w odpowiedniej pozycji. Przewody fazowe podłączyć do zacisków L, a przewód neutralny (jeśli występuje) do zacisku N. Dokręcić wszystkie śruby z zalecanym momentem (wg dokumentacji producenta). Po montażu przeprowadzić test działania – kilkukrotnie załączyć i wyłączyć wyłącznik, aby upewnić się o poprawnej pracy.

FAQ

• Czy ten wyłącznik nadaje się do ochrony obwodów trójfazowych? Nie – jest to wyłącznik 1-biegunowy, przeznaczony do zabezpieczania pojedynczego obwodu jednofazowego.
• Jaka jest różnica między charakterystyką B a C? Charakterystyka B reaguje na zwarcia w zakresie 3 do 5-krotności prądu znamionowego, co sprawia, że jest bardziej odpowiednia do obwodów oświetleniowych i gniazdowych. Charakterystyka C reaguje wolniej (5 do 10-krotność), co czyni ją bardziej odpowiednią do obwodów z silnikami.
• Jaką maksymalną moc mogę podłączyć pod ten wyłącznik? Maksymalna moc zależy od napięcia sieci (230V w instalacjach jednofazowych). Dla prądu 16A maksymalna moc wynosi około 3,68kW (P = U × I). Należy jednak uwzględnić współczynnik mocy i charakter odbiorników.
