Selektywność zabezpieczeń w rozdzielnicy – jak zaprojektować, by wyłączał się tylko uszkodzony obwód

Awaria suszarki w łazience wyłącza prąd w całym mieszkaniu. Zwarcie w jednym gnieździe na hali produkcyjnej zatrzymuje całą linię. Te sytuacje mają wspólną przyczynę: brak selektywności zabezpieczeń. To jeden z najczęściej pomijanych aspektów projektowania rozdzielnic - a jednocześnie jeden z najprostszych do naprawienia, jeśli wie się, na co zwrócić uwagę przy doborze aparatury.

Czym jest selektywność zabezpieczeń

Selektywność (inaczej wybiórczość) zabezpieczeń to zgodna z normami PN-EN 60947-1 oraz PN-EN 60947-2 koordynacja działania dwóch lub więcej urządzeń zabezpieczających ustawionych szeregowo w instalacji. W przypadku aparatów instalacyjnych i wyłączników różnicowoprądowych zastosowanie mają również odpowiednie normy produktowe. Jej celem jest doprowadzenie do sytuacji, w której przy zwarciu lub przeciążeniu zadziała wyłącznie zabezpieczenie najbliższe miejsca awarii, a wszystkie pozostałe - położone bliżej źródła zasilania i pozostają załączone.

W praktyce oznacza to, że awaria pralki podłączonej do jednego obwodu nie powinna pozbawić prądu sąsiedniego pokoju, a tym bardziej całego budynku czy hali. Norma rozróżnia dwa poziomy tego zjawiska:

Selektywność pełna - zabezpieczenie znajdujące się bliżej odbiornika zadziała zawsze, niezależnie od wartości prądu zwarciowego, a urządzenie nadrzędne nigdy nie zareaguje na tę samą awarię.

Selektywność częściowa - koordynacja działa tylko do określonej wartości prądu (tzw. granicy selektywności). Powyżej niej oba zabezpieczenia mogą zadziałać jednocześnie. To rozwiązanie spotykane najczęściej w praktyce, bo pełna selektywność w całym zakresie prądów zwarciowych bywa kosztowna lub technicznie trudna do osiągnięcia.

Produkty wybrane dla Ciebie:

Selektywność prądowa i czasowa — dwa mechanizmy, ten sam cel

Koordynację zabezpieczeń można uzyskać na dwa sposoby, często stosowane łącznie.

Selektywność prądowa polega na takim doborze prądów znamionowych i charakterystyk wyzwalania, by zabezpieczenie bliżej odbiornika miało wyraźnie niższy próg zadziałania niż zabezpieczenie nadrzędne. W praktyce stosuje się zasadę stopniowania o przynajmniej dwa-trzy szczeble katalogowe (np. B16 na obwodzie odbiorczym i C32 lub C40 jako zabezpieczenie główne).

Selektywność czasowa wykorzystuje aparaty z regulowanym opóźnieniem zadziałania - to domena wyłączników mocy (MCCB) i selektywnych wyłączników nadprądowych. Zabezpieczenie nadrzędne „czeka" ułamek sekundy, dając zabezpieczeniu podrzędnemu czas na zadziałanie, zanim samo zareaguje.

Problem w tym, że standardowe wyłączniki nadprądowe (modułowe MCB) o charakterystykach B, C i D mają bardzo zbliżone czasy zadziałania w zakresie prądów zwarciowych. Wyzwalacz elektromagnetyczny w charakterystyce B reaguje przy 3–5-krotności prądu znamionowego, w charakterystyce C przy 5–10-krotności - różnica wydaje się duża, ale przy realnych prądach zwarciowych w instalacji oba aparaty mogą zadziałać niemal równocześnie. Dlatego np. wyłącznik C20 zamontowany jako zabezpieczenie nadrzędne wcale nie gwarantuje, że przy zwarciu za podrzędnym B10 zadziała tylko ten drugi.

Dlaczego zwykłe MCB nie wystarczą — i co stosować zamiast nich

Z powodu opisanego wyżej ograniczenia, budowanie selektywności wyłącznie na standardowych wyłącznikach nadprądowych B/C/D bywa zawodne, zwłaszcza przy wysokich prądach zwarciowych. W praktyce projektowej sięga się po trzy rozwiązania:

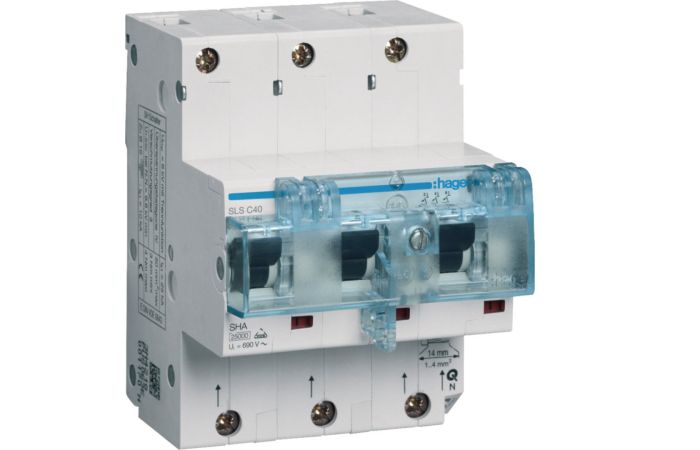

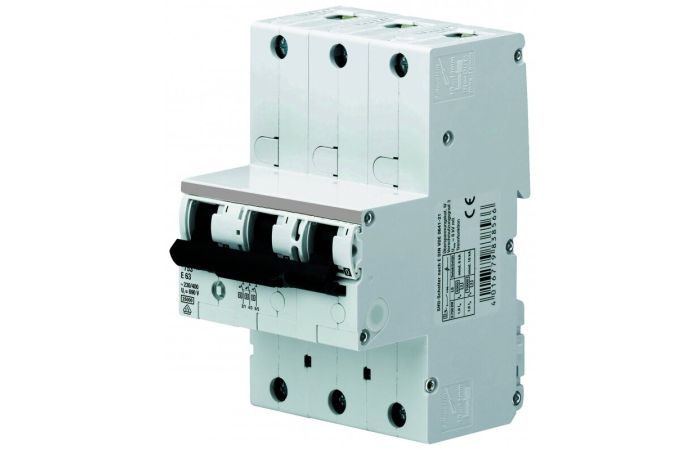

Wyłączniki nadprądowe selektywne - aparaty z dodatkowym, skomplikowanym układem wyzwalaczy, zaprojektowane tak, by celowo opóźniać własne zadziałanie względem zabezpieczeń znajdujących się za nimi. Tego typu rozwiązania od lat oferują m.in. Hager (seria SLS) czy ETI - sklep.ke.pl ma w ofercie szeroki wybór wyłączników nadprądowych selektywnych dopasowanych do takich zastosowań.

Różnicówka typu S (selektywna) - w odróżnieniu od standardowego RCD ma wbudowane opóźnienie czasowe rzędu 40–500 ms. Montuje się ją jako zabezpieczenie nadrzędne (np. na wejściu do rozdzielnicy głównej), podczas gdy bliżej odbiorników pracują standardowe, szybkie różnicówki - w razie upływu prądu na konkretnym obwodzie zadziała tylko ta bliższa awarii. Pełną gamę takich rozwiązań znajdziesz w kategorii wyłączników i bloków różnicowo-prądowych.

RCBO na każdy obwód - zamiast jednej różnicówki obsługującej kilkanaście obwodów, na każdym z nich montuje się osobny wyłącznik różnicowoprądowy z członem nadprądowym. Dzięki temu awaria pojedynczego gniazda czy urządzenia nigdy nie odetnie zasilania reszcie instalacji. To rozwiązanie szczególnie polecane w nowych projektach domów i obiektów komercyjnych - zobacz dostępne wyłączniki różnicowoprądowe z członem nadprądowym.

W instalacjach o wyższych prądach zwarciowych, gdzie zabezpieczeniem głównym jest wyłącznik mocy, koordynację z aparaturą modułową poniżej zapewniają wyzwalacze elektroniczne z regulowanym czasem zwłoki - szczegóły opisaliśmy w osobnym poradniku o doborze wyłączników mocy.

Jak zaprojektować selektywną rozdzielnicę — krok po kroku

Określ punkty krytyczne instalacji. Zacznij od zabezpieczenia głównego (złącze, wyłącznik mocy) i zejdź w dół do pojedynczych obwodów odbiorczych.
Podziel instalację na strefy. Im więcej niezależnych sekcji (oświetlenie, gniazda, AGD, obwody siłowe), tym mniejszy zasięg potencjalnej awarii.
Dobierz różnicówkę selektywną typu S na wejściu, jeśli planujesz więcej niż jedną różnicówkę standardową poniżej w rozdzielnicy.
Stosuj RCBO zamiast wspólnej różnicówki tam, gdzie to możliwe - szczególnie na obwodach z urządzeniami generującymi większe upływy (pralka, zmywarka, ładowarka EV).
Zachowaj minimum dwa stopnie różnicy w charakterystykach i prądach znamionowych między zabezpieczeniem nadrzędnym a podrzędnym.
Sprawdź w kartach katalogowych producenta tabele koordynacji (np. Schneider, Eaton, Legrand publikują gotowe zestawienia par aparatów zapewniających pełną lub częściową selektywność do określonego prądu zwarciowego).
Nie projektuj „na pamięć" - przy wyższych prądach zwarciowych w obiektach przemysłowych skonsultuj dobór z działem technicznym dostawcy aparatury.

Tabela 1: typowy podział zabezpieczeń w instalacji selektywnej

Poziom instalacji	Typowe zabezpieczenie	Rola w selektywności
Złącze / rozdzielnica główna	Wyłącznik mocy MCCB lub selektywny MCB	Najwyższy próg, opóźnione zadziałanie
Rozdzielnica piętrowa / oddziałowa	Różnicówka typu S + MCB C	Pośredni stopień ochrony
Pojedynczy obwód odbiorczy	RCBO lub MCB B/C + RCD standardowy	Najniższy próg, natychmiastowe zadziałanie

Najczęstsze błędy przy projektowaniu selektywności

Najczęściej spotykanym błędem jest stosowanie jednej, wspólnej różnicówki 30 mA dla całej instalacji domowej lub całego piętra biurowca - każdy drobny upływ prądu na dowolnym obwodzie wyłącza zasilanie wszystkim. Drugi częsty problem to dobór charakterystyk B i C bez sprawdzenia realnych prądów zwarciowych w danym punkcie instalacji - teoretyczna różnica krotności nie zawsze przekłada się na praktyczną selektywność. Zdarza się też łączenie przewodów neutralnych z różnych obwodów różnicowoprądowych, co całkowicie niweluje skuteczność zabezpieczeń RCD, niezależnie od ich typu i klasy.

Normy regulujące selektywność

Kluczowe odniesienia normatywne to PN-EN 60947-1 (ogólne wymagania dla aparatury rozdzielczej i sterowniczej, definicja selektywności nadprądowej), PN-EN 60947-2 (wyłączniki, w tym zasady koordynacji wyłączników mocy) oraz PN-HD 60364-4-41 (ochrona przeciwporażeniowa, w tym zasady doboru i koordynacji urządzeń RCD). Projekt instalacji z aparaturą selektywną powinien zawsze odwoływać się do aktualnych tabel koordynacji publikowanych przez producentów konkretnych serii urządzeń.

Najczęściej zadawane pytania (FAQ)

Czy w domu jednorodzinnym potrzebna jest pełna selektywność?

Nie zawsze jest to wymóg formalny, ale zdecydowanie poprawia komfort użytkowania — awaria suszarki czy pralki nie odcina prądu reszcie domu. W nowych projektach coraz częściej stosuje się RCBO na każdy obwód zamiast jednej wspólnej różnicówki.

Czym różni się różnicówka typu S od zwykłej różnicówki?

Typ S ma wbudowane opóźnienie czasowe zadziałania (zwykle 40–500 ms), dzięki czemu przy awarii na obwodzie podrzędnym to szybsza różnicówka bliżej odbiornika zdąży zadziałać pierwsza. Montuje się ją wyłącznie jako zabezpieczenie nadrzędne, nigdy bezpośrednio przy odbiorniku.

Czy selektywność prądowa wystarczy bez stosowania aparatów selektywnych?

Przy niższych prądach zwarciowych i odpowiednio dużej różnicy krotności (np. trzy szczeble katalogowe) bywa to wystarczające, ale nie daje gwarancji w całym zakresie prądów. Pewność daje dopiero sprawdzenie w tabelach koordynacji producenta lub zastosowanie aparatów dedykowanych do selektywności.

Jak sprawdzić, czy dobrana para zabezpieczeń jest selektywna?

Producenci aparatury (Schneider, Eaton, Legrand, Hager) publikują tabele koordynacji łączące konkretne modele wyłączników nadrzędnych i podrzędnych z podaniem granicznego prądu, do którego selektywność jest zachowana. To jedyne wiarygodne źródło - nie należy zakładać selektywności wyłącznie na podstawie charakterystyk B/C/D.

Czy selektywność dotyczy również ochrony przeciwprzepięciowej?

Tak, choć działa na innej zasadzie — tam mówi się o ochronie kaskadowej między ogranicznikami Typu 1, 2 i 3. To osobny temat, opisany szerzej w naszym poradniku o doborze ograniczników przepięć.

Podsumowanie

Selektywność zabezpieczeń to inwestycja, która zwraca się przy pierwszej awarii - zamiast przestoju całej linii produkcyjnej lub ciemności w całym domu, problem ogranicza się do jednego obwodu. Kluczem jest świadomy dobór różnicówek typu S, RCBO na poszczególne obwody oraz odpowiednie stopniowanie prądów i charakterystyk między kolejnymi poziomami instalacji. Pełną ofertę aparatury modułowej i przemysłowej umożliwiającej zbudowanie w pełni selektywnej rozdzielnicy znajdziesz na sklep.ke.pl - w razie wątpliwości co do doboru konkretnych par zabezpieczeń warto skonsultować projekt ze wsparciem technicznym hurtowni.
