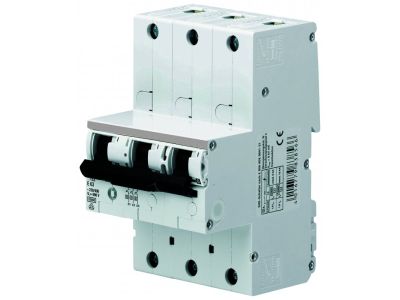

Wyłącznik nadprądowy selektywny 3P E 25A 25kA AC ETIMAT SM | 002129222 Eti

Alternatywny kod produktu: ETIMAT SM 3p E25

Opis i Kluczowe Cechy

Wyłącznik nadprądowy selektywny ETIMAT SM (symbol 002129222) to 3-biegunowy aparat o charakterystyce E, prądzie znamionowym 25 A i zdolności zwarciowej 25 kA w sieci prądu przemiennego (AC). Zaprojektowany do selektywnego wyłączania obwodów w instalacach rozdzielczych, zapewnia optymalną koordynację ochrony przeciwprzeciążeniowej i zwarciowej.

• Prąd znamionowy 25 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków.
• Zdolność zwarciowa 25 kA: gwarantuje skuteczne wyłączenie prądów zwarciowych o wysokiej wartości, co zwiększa bezpieczeństwo instalacji.
• Charakterystyka E (selektywna): opóźnione wyzwalanie prądów zwarciowych umożliwia koordynację z wyłącznikami w dół, ograniczając zakres wyłączeń tylko do uszkodzonego odcinka.
• 3 bieguny: dedykowany do ochrony obwodów trójfazowych, zarówno w instalacjach przemysłowych, jak i budynkowych.
• Montaż na szynie TH35: szybki i pewny montaż w modułowych rozdzielnicach, zgodnie z standardem DIN.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm oraz posiada certyfikat CE. Zgodny z standardem DIN dla aparatury modułowej. Prawidłowa instalacja i użytkowanie według dokumentacji producenta.

Zastosowanie

Wyłącznik nadprądowy selektywny ETIMAT SM znajduje zastosowanie w obwodach wymagających selektywnego wyłączenia prądów zwarciowych, szczególnie w rozdzielnicach głównych i podrozdzielnicech.

• Ochrona obwodów odbiorników o dużym poborze prądu (np. silniki, piece, klimatyzatory).
• Zabezpieczenie linii zasilających w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych.
• Koordynacja selektywna z wyłącznikami nadprądowymi o charakterystykach B, C lub D w celu zapewnienia ciągłości zasilania w pozostałych obwodach.
• Element systemu ochrony przeciwprzepięciowej i zwarciowej w sieciach trójfazowych AC.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 25 A oraz spodziewanego obciążenia, zgodnie z normą. Moment dokręcania zacisków oraz parametry połączeń należy stosować według dokumentacji technicznej producenta.

FAQ

• Czy wyłącznik jest podświetlany? Nie, wyłącznik nie posiada wbudowanego podświetlenia. Stan zadziałania można rozpoznać po mechanicznym wskaźniku położenia dźwigni (zazwyczaj czerwona/zielona sekcja).
• Jaki jest stopień ochrony? Dla aparatury modułowej montowanej w rozdzielnicach standardowy stopień ochrony to IP20. Dokładne dane można znaleźć w karcie katalogowej producenta.
• Jak działa charakterystyka E? Charakterystyka E to charakterystyka selektywna o opóźnionym wyzwalaniu dla prądów zwarciowych. Umożliwia to wyłączenie zwarć w obwodzie dolnym bez wyłączania zasilania w obwodzie górnym, zapewniając selektywność w instalacji.
