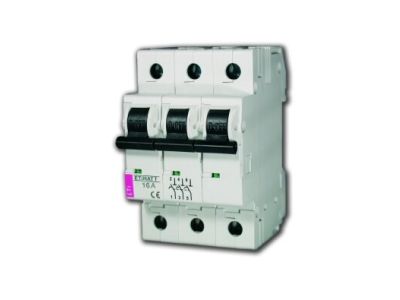

Ogranicznik mocy ETIMAT T 3P 20A | 002181062 Eti

Opis i Kluczowe Cechy

Ogranicznik mocy ETIMAT T 3P 20A to zaawansowany aparat elektryczny zaprojektowany przez renomowanego producenta ETI, dedykowany do pełnienia funkcji profesjonalnego zabezpieczenia przedlicznikowego w instalacjach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na precyzyjne dostosowanie do mocy przyłączeniowej określonej w umowie z zakładem energetycznym. Kluczową cechą konstrukcyjną modelu ETIMAT T jest brak członu zwarciowego (elektromagnetycznego) – aparat posiada wyłącznie człon przeciążeniowy (termiczny). Dzięki takiej charakterystyce, ogranicznik skutecznie zastępuje tradycyjne wyłączniki selektywne w zakresie swoich prądów znamionowych, zapewniając ciągłość zasilania przy wystąpieniu zwarć w obwodach odbiorczych, które powinny być eliminowane przez zabezpieczenia końcowe.

• Konstrukcja trójbiegunowa (3P): Umożliwia jednoczesne zabezpieczenie i rozłączanie trzech faz zasilających.
• Prąd znamionowy 20 A: Optymalny dla średniej wielkości instalacji domowych i komercyjnych.
• Brak członu zwarciowego: Gwarantuje wysoką selektywność w stosunku do wyłączników nadprądowych w rozdzielnicy odbiorczej.
• Możliwość plombowania: Konstrukcja pozwala na zablokowanie dostępu do zacisków prądowych, co jest wymogiem zakładów energetycznych dla aparatury przedlicznikowej.

Zgodność z Normami

Ogranicznik mocy ETIMAT T został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej. Spełnia on wymagania techniczne stawiane wyłącznikom nadprądowym wykorzystywanym do kontroli poboru mocy. Urządzenie posiada certyfikację pozwalającą na jego stosowanie w układach pomiarowych na terenie całego kraju, co potwierdza jego niezawodność oraz precyzję działania członu termicznego, reagującego na długotrwałe przekroczenia prądu znamionowego.

Zastosowanie

Głównym obszarem zastosowania ogranicznika ETIMAT T 3P 20A są rozdzielnice główne i zestawy złączowo-pomiarowe. Jako zabezpieczenie przedlicznikowe, montowany jest w celu ograniczenia poboru mocy przez odbiorcę do wartości umownej. Dzięki swojej charakterystyce, idealnie współpracuje z zabezpieczeniami nadprądowymi typu Z4, zapewniając selektywność wyłączania. Jest to rozwiązanie niezwykle komfortowe dla użytkownika końcowego – w przypadku zadziałania ogranicznika na skutek przeciążenia, dźwignia napędowa pozostaje dostępna, co umożliwia samodzielne przywrócenie zasilania bez konieczności interwencji serwisu technicznego czy zrywania plomb z osłon zacisków.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Po podłączeniu przewodów zasilających i odpływowych, sekcja zacisków musi zostać osłonięta i zaplombowana zgodnie z wytycznymi lokalnego operatora systemu dystrybucyjnego (OSD). Dźwignia aparatu musi pozostać odkryta, aby umożliwić użytkownikowi ręczną obsługę urządzenia w razie potrzeby.

FAQ

• Czy ETIMAT T chroni przed zwarciami? Nie, ten model posiada wyłącznie człon termiczny reagujący na przeciążenia. Ochronę przed zwarciami powinny zapewniać wyłączniki nadprądowe zainstalowane w dalszej części instalacji.
• Czy mogę samodzielnie załączyć ogranicznik po jego zadziałaniu? Tak, konstrukcja aparatu umożliwia dostęp do dźwigni załączającej dla użytkownika, nawet gdy zaciski są zaplombowane.
• Dlaczego stosuje się ogranicznik mocy zamiast zwykłego wyłącznika nadprądowego? Ogranicznik mocy zapewnia selektywność działania – przy zwarciu w instalacji zadziała bezpiecznik wewnątrz domu, a nie ogranicznik przed licznikiem, co zapobiega przerwom w dostawie prądu do całego obiektu.
