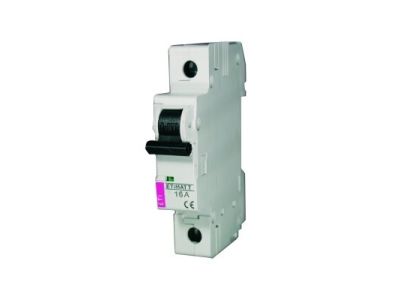

Ogranicznik mocy ETIMAT T 1P 16A | 002181073 Eti

Opis i Kluczowe Cechy

Ogranicznik mocy ETIMAT T 1P 16A marki ETI to zaawansowany aparat elektryczny zaprojektowany do pełnienia funkcji zabezpieczenia przedlicznikowego w instalacjach niskiego napięcia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co pozwala na precyzyjne dostosowanie instalacji do mocy przyłączeniowej określonej w umowie z zakładem energetycznym. Konstrukcyjnie ETIMAT T jest wyłącznikiem nadprądowym, który został pozbawiony członu zwarciowego (elektromagnetycznego), a wyposażony jedynie w człon przeciążeniowy (termiczny). Dzięki takiej budowie, aparat ten skutecznie zastępuje tradycyjne wyłączniki selektywne w zakresie swoich prądów znamionowych.

• Selektywność działania: Zapewnia pełną koordynację z zabezpieczeniami nadprądowymi odbiorcy (np. typu Z4), co minimalizuje ryzyko niekontrolowanych przerw w dostawie energii.
• Konstrukcja jednobiegunowa (1P): Przeznaczona do pracy w obwodach jednofazowych, zajmując standardową szerokość jednego modułu w rozdzielnicy.
• Brak członu zwarciowego: Eliminuje ryzyko niepotrzebnego wyzwalania przy zwarciach wewnątrz instalacji odbiorczej, które powinny być likwidowane przez zabezpieczenia końcowe.
• Możliwość plombowania: Konstrukcja umożliwia zablokowanie dostępu do zacisków prądowych, co jest kluczowe dla wymogów zakładów energetycznych przy montażu przedlicznikowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Ogranicznik mocy ETIMAT T spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz trwałości mechanicznej i elektrycznej. Jako element toru zasilającego, aparat ten gwarantuje stabilność parametrów pracy w szerokim zakresie temperatur, co jest potwierdzone certyfikatami jakościowymi producenta ETI, lidera w branży zabezpieczeń elektroinstalacyjnych.

Zastosowanie

Głównym obszarem zastosowania ogranicznika ETIMAT T 1P 16A są rozdzielnice główne w budownictwie mieszkaniowym oraz komercyjnym. Jest on montowany jako zabezpieczenie przedlicznikowe, którego zadaniem jest kontrola poboru mocy przez odbiorcę. Dzięki dostępności dźwigni napędowej dla użytkownika końcowego, w przypadku zadziałania wywołanego przeciążeniem (przekroczeniem mocy umownej), odbiorca może samodzielnie przywrócić zasilanie po uprzednim odłączeniu nadmiarowych odbiorników. Rozwiązanie to eliminuje konieczność wzywania pogotowia energetycznego w celu wymiany wkładki bezpiecznikowej lub załączenia zaplombowanego aparatu.

Wskazówki Montażowe

Montaż ogranicznika powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi wytycznymi:

• Montaż na szynie DIN: Aparat przystosowany jest do montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia szybką i stabilną instalację w rozdzielnicy.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Plombowanie: Po wykonaniu połączeń i weryfikacji poprawności montażu, zaciski prądowe należy zabezpieczyć osłonami umożliwiającymi nałożenie plomb przez uprawnionego pracownika zakładu energetycznego.
• Dostępność dźwigni: Obudowa rozdzielnicy powinna być tak skonfigurowana, aby dźwignia załączająca była dostępna dla użytkownika bez konieczności demontażu osłon maskujących.

FAQ

1. Czy ETIMAT T chroni przed zwarciami?
Nie, ogranicznik mocy ETIMAT T posiada jedynie człon termiczny (przeciążeniowy). Ochronę przed skutkami zwarć w instalacji muszą zapewniać wyłączniki nadprądowe zainstalowane w dalszej części obwodu.

2. Dlaczego stosuje się ETIMAT T zamiast zwykłego wyłącznika nadprądowego B16?
Zwykły wyłącznik nadprądowy posiada człon zwarciowy, który mógłby zadziałać szybciej niż zabezpieczenia wewnątrz mieszkania, powodując brak selektywności. ETIMAT T wymusza selektywność, reagując jedynie na długotrwałe przeciążenia prądowe.

3. Czy mogę samodzielnie załączyć ogranicznik po jego wyzwoleniu?
Tak, konstrukcja ogranicznika pozwala na dostęp do dźwigni napędowej dla użytkownika, co umożliwia samodzielne przywrócenie zasilania po usunięciu przyczyny przeciążenia.
