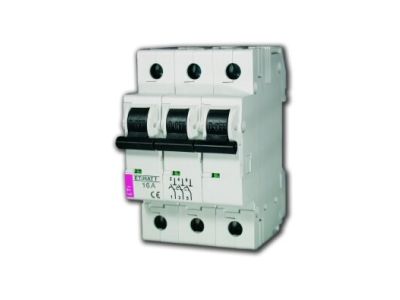

Ogranicznik mocy ETIMAT T 3P 25A | 002181063 Eti

Opis i Kluczowe Cechy

Ogranicznik mocy ETIMAT T 3P 25A to zaawansowany aparat elektryczny zaprojektowany przez renomowanego producenta ETI, dedykowany do pracy w trójfazowych układach zasilania. Urządzenie pełni kluczową rolę jako zabezpieczenie przedlicznikowe, którego głównym zadaniem jest kontrola poboru mocy zgodnie z umową zawartą z zakładem energetycznym. W przeciwieństwie do standardowych wyłączników nadprądowych, ETIMAT T został pozbawiony członu zwarciowego (elektromagnetycznego), a wyposażony jedynie w precyzyjny człon przeciążeniowy (termiczny). Taka konstrukcja pozwala na zachowanie pełnej selektywności z zabezpieczeniami nadprądowymi odbiorcy (np. typu Z4), co minimalizuje ryzyko niekontrolowanych przerw w dostawie energii w przypadku wystąpienia zwarć w instalacji wewnętrznej.

• Prąd znamionowy 25A: Pozwala na precyzyjne dopasowanie do mocy przyłączeniowej obiektu.
• Konstrukcja 3-biegunowa (3P): Umożliwia jednoczesne zabezpieczenie wszystkich trzech faz w instalacjach siłowych.
• Brak członu zwarciowego: Gwarantuje, że aparat nie wyłączy się przy prądach zwarciowych, które powinny być zlikwidowane przez zabezpieczenia końcowe.
• Możliwość plombowania: Konstrukcja obudowy pozwala na skuteczne zablokowanie dostępu do zacisków prądowych przez służby techniczne, przy jednoczesnym zachowaniu dostępu do dźwigni dla użytkownika.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej stosowanej w instalacjach niskiego napięcia. Ogranicznik ETIMAT T spełnia wymagania techniczne stawiane przez zakłady energetyczne dla zabezpieczeń przedlicznikowych, co potwierdza jego wysoką niezawodność oraz bezpieczeństwo użytkowania. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, aparat charakteryzuje się stabilną charakterystyką czasowo-prądową w szerokim zakresie temperatur pracy.

Zastosowanie

Głównym obszarem zastosowania ogranicznika mocy ETIMAT T 3P 25A są rozdzielnice główne w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest on montowany jako element łączący sieć zasilającą z instalacją odbiorczą. Dzięki swojej charakterystyce, idealnie zastępuje droższe wyłączniki selektywne w zakresie swoich prądów znamionowych. Jest to rozwiązanie szczególnie cenione przez instalatorów za łatwość integracji z istniejącymi systemami pomiarowymi oraz przez użytkowników końcowych, którzy w przypadku przeciążenia mogą samodzielnie przywrócić zasilanie bez konieczności interwencji pogotowia energetycznego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, co zapewnia trwały styk elektryczny i zapobiega przegrzewaniu się przewodów. Przekrój przewodów przyłączeniowych musi być dobrany zgodnie z prądem znamionowym 25A oraz wymaganiami dotyczącymi spadków napięć. Po zakończeniu montażu i podłączeniu przewodów, zaciski prądowe należy zabezpieczyć dedykowanymi osłonami i zaplombować, pozostawiając dźwignię napędową w pozycji dostępnej dla klienta.

FAQ

• Czy ETIMAT T chroni przed zwarciem? Nie, ten model posiada wyłącznie człon termiczny reagujący na przeciążenia. Ochronę przed zwarciem muszą zapewniać wyłączniki nadprądowe zainstalowane w dalszej części instalacji.
• Czy mogę samodzielnie załączyć ogranicznik po wyłączeniu? Tak, konstrukcja aparatu umożliwia użytkownikowi ponowne załączenie dźwigni, jeśli przyczyną zadziałania było przekroczenie mocy umownej.
• Dlaczego stosuje się ETIMAT T zamiast zwykłego wyłącznika nadprądowego? Stosuje się go w celu zapewnienia selektywności działania zabezpieczeń. Dzięki brakowi członu zwarciowego, zwarcie w gniazdku nie spowoduje wyłączenia zasilania w całym budynku na poziomie licznika.
