Jak podłączyć rozdzielnicę elektryczną? Praktyczny poradnik krok po kroku

Jak podłączyć rozdzielnicę elektryczną? To jedno z kluczowych pytań przy budowie lub modernizacji instalacji. Rozdzielnica odpowiada za bezpieczeństwo całego układu, dlatego jej prawidłowy dobór i montaż mają ogromne znaczenie. W tym poradniku pokażemy, jak podejść do tematu – bazując na rozwiązaniach dostępnych w ofercie Kaczmarek Electric. Dowiesz się też, jakie elementy są niezbędne i na co zwrócić uwagę, aby instalacja działała bezpiecznie i zgodnie z normami.

Jak podłączyć rozdzielnicę elektryczną – co przygotować przed montażem i jakie elementy wybrać?

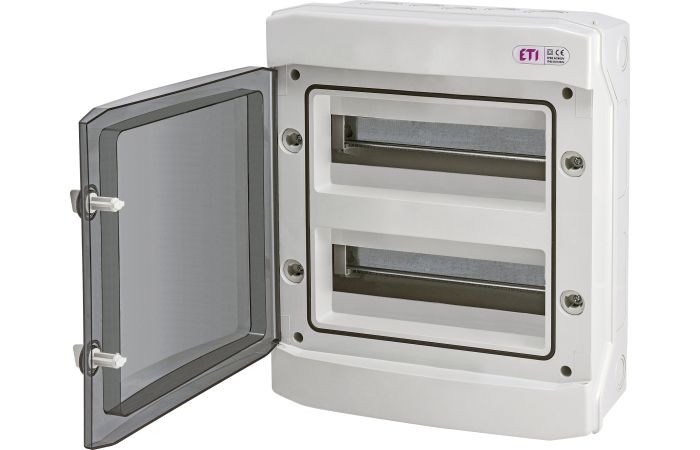

Zanim przejdziesz do działania, musisz dobrać odpowiednią rozdzielnicę. Kluczowe jest dopasowanie liczby modułów i stopnia ochrony IP do miejsca montażu. Przykładowo: kompaktowe modele IP30 o niewielkich wymiarach, np. 140 × 80 × 67 mm, sprawdzą się w małych instalacjach wewnętrznych. Z kolei hermetyczne obudowy IP65, przystosowane do pracy nawet przy napięciu do 500V AC i 1000V DC, są dobrym wyborem do garażu lub na zewnątrz.

Polecane dla Ciebie

Sprawdź więcej >

Jak dobrać rozdzielnicę i aparaturę do instalacji domowej?

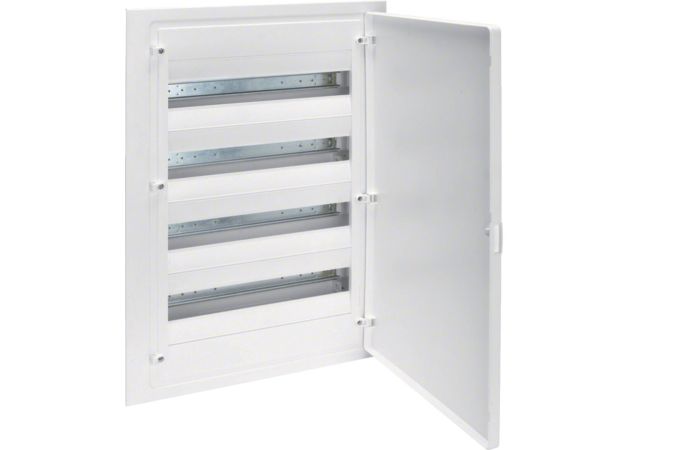

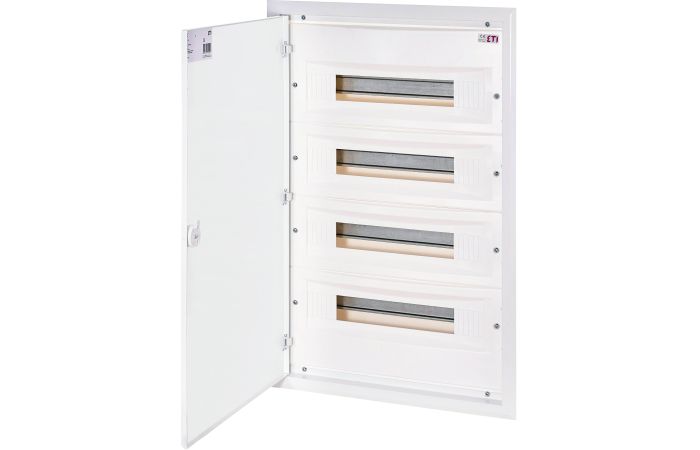

W instalacjach domowych często stosuje się rozdzielnice 2x12 lub 4x18 modułów (IP40), które zapewniają miejsce na aparaturę oraz jej późniejszą rozbudowę. Do tego należy dobrać wyłączniki nadprądowe, różnicowoprądowe oraz ograniczniki przepięć, które chronią instalację przed skokami napięcia. Nie zapomnij o listwach PE i N, szynach DIN oraz przewodach o odpowiednich przekrojach. Wszystkie elementy dopasujesz szybko, korzystając z filtrów produktowych, jakie oferuje profesjonalna hurtownia elektryczna Kaczmarek Electric – zarówno online, jak i w punktach stacjonarnych.

Jak podłączyć rozdzielnicę elektryczną krok po kroku – schemat podłączenia i kolejność prac

Jeśli chcesz wiedzieć, jak podłączyć rozdzielnicę elektryczną poprawnie, trzymaj się sprawdzonego schematu. Najpierw zawsze odłącz zasilanie i upewnij się, że instalacja jest bezpieczna. Następnie zamontuj obudowę – podtynkową lub natynkową, w zależności od projektu.Przykładowa kolejność podłączeń :

Zasilanie
Zabezpieczenie główne
RCD, RCBO ....
Wyłączniki nadprądowe
Obwody końcowe.

W instalacjach starszego typu konieczny jest rozdział przewodu PEN na PE i N, zgodnie z zasadami bezpieczeństwa. W przypadku większych instalacji (np. 36 lub 72 moduły) szczególnie ważne jest uporządkowanie wnętrza rozdzielnicy. Pomaga w tym dobrze dobrane wyposażenie rozdzielnicy które ułatwia prowadzenie przewodów i ich oznaczenie.

Jak podłączyć rozdzielnicę elektryczną bez błędów – najczęstsze problemy i wskazówki instalatorów

Nawet jeśli wiesz, jak podłączyć rozdzielnicę elektryczną, łatwo o błędy. Najczęściej spotykane to brak zapasu miejsca, złe oznaczenia przewodów i nieprawidłowe mostkowanie aparatów. W praktyce oznacza to np. wybór zbyt małej rozdzielnicy (np. 1x3 moduły), która nie pozwala na dalszą rozbudowę instalacji. Zwróć uwagę na selektywność zabezpieczeń – odpowiedni dobór wyłączników nadprądowych i różnicowoprądowych ma bezpośredni wpływ na bezpieczeństwo. Warto też korzystać z gotowych rozwiązań montażowych, takich jak listwy zaciskowe czy szyny łączeniowe dopasowane do standardowych szyn DIN. Bardzo ważne są również ograniczniki przepięć – szczególnie w instalacjach zasilających nowoczesne urządzenia. Ich parametry powinny być dobrane do rodzaju instalacji oraz poziomu ochrony.

Jak podłączyć rozdzielnicę elektryczną zgodnie z normami i kiedy wezwać elektryka?

Na koniec pamiętaj: nawet jeśli wiesz, jak podłączyć rozdzielnicę elektryczną, instalacja musi spełniać obowiązujące normy. Dotyczy to zarówno doboru rozwiązania (odpowiedni stopień IP, liczba modułów), jak i poprawności wykonania połączeń. Po zakończeniu prac konieczne są pomiary i odbiór instalacji – bez tego nie masz pewności, że wszystko działa prawidłowo. Co bardzo ważne – rozdzielnica musi być podłączona przez osoby, które posiadają odpowiednie uprawnienia. To nie tylko kwestia bezpieczeństwa, ale także wymóg formalny. Nieprawidłowe wykonanie instalacji może prowadzić do poważnych zagrożeń oraz problemów przy odbiorze technicznym. Jeżeli nie masz doświadczenia lub odpowiednich uprawnień – skontaktuj się ze specjalistą. W Kaczmarek Electric możesz liczyć na wsparcie doradców zarówno online, jak i w punktach stacjonarnych. Dzięki temu łatwiej dobierzesz rozdzielnicę dopasowaną do swojej instalacji i unikniesz kosztownych błędów.

Najczęściej zadawane pytania

Czy można samodzielnie podłączyć rozdzielnicę elektryczną?

Podłączenie rozdzielnicy elektrycznej wymaga odpowiedniej wiedzy oraz znajomości obowiązujących norm i zasad bezpieczeństwa. Nieprawidłowo wykonana instalacja może stanowić zagrożenie dla użytkowników oraz podłączonych urządzeń.

Podczas montażu należy:

odłączyć napięcie zasilające,
zweryfikować poprawność projektu instalacji,
prawidłowo wykonać połączenia PE i N,
przeprowadzić pomiary po zakończeniu prac.

Jeżeli nie posiadasz odpowiednich kwalifikacji, montaż powinien zostać wykonany przez uprawnionego elektryka.

Sprawdź aparaturę elektryczną →

Jaką rozdzielnicę wybrać do domu jednorodzinnego?

Wielkość rozdzielnicy należy dobrać do liczby planowanych obwodów oraz urządzeń zabezpieczających. W nowoczesnych domach najczęściej stosuje się rozdzielnice od 24 do 72 modułów.

Przy wyborze warto uwzględnić:

liczbę obwodów elektrycznych,
wyłączniki różnicowoprądowe i nadprądowe,
ograniczniki przepięć,
zapas miejsca na rozbudowę instalacji.

Pozostawienie wolnych modułów pozwoli w przyszłości łatwo rozbudować rozdzielnicę bez konieczności wymiany całej obudowy.

Zobacz rozdzielnice elektryczne →

Dlaczego warto montować ogranicznik przepięć?

Ogranicznik przepięć chroni instalację oraz urządzenia elektryczne przed skutkami przepięć wywołanych przez wyładowania atmosferyczne lub zakłócenia w sieci energetycznej.

Dzięki jego zastosowaniu można zabezpieczyć:

sprzęt RTV i AGD,
komputery i elektronikę użytkową,
instalacje fotowoltaiczne,
systemy inteligentnego domu.

Odpowiednio dobrany ogranicznik zwiększa poziom bezpieczeństwa całej instalacji elektrycznej.

Sprawdź ograniczniki przepięć →

Na czym polega rozdział przewodu PEN?

W starszych instalacjach typu TN-C stosowany jest przewód PEN, który pełni jednocześnie funkcję przewodu ochronnego oraz neutralnego.

Podczas modernizacji instalacji wykonuje się jego rozdział na:

przewód ochronny PE,
przewód neutralny N.

Rozdział PEN jest jednym z podstawowych elementów ochrony przeciwporażeniowej i powinien być wykonany zgodnie z normami.

Zobacz osprzęt instalacyjny →

Jakie zabezpieczenia powinny znaleźć się w rozdzielnicy?

Wyposażenie rozdzielnicy zależy od rodzaju instalacji, jednak istnieje kilka podstawowych elementów stosowanych w większości budynków mieszkalnych i użytkowych.

Do najważniejszych zabezpieczeń należą:

wyłącznik główny,
wyłączniki nadprądowe,
wyłączniki różnicowoprądowe,
ograniczniki przepięć.

Właściwy dobór aparatury wpływa na bezpieczeństwo użytkowników, ochronę urządzeń oraz niezawodność działania całej instalacji.

Zobacz aparaturę modułową →
