Rozdzielnica modułowa n/t 2x12 transparentna IP65 1500V DC PV/UV ECH-24PT-s DIDO | 001101067 Eti

Opis i Kluczowe Cechy

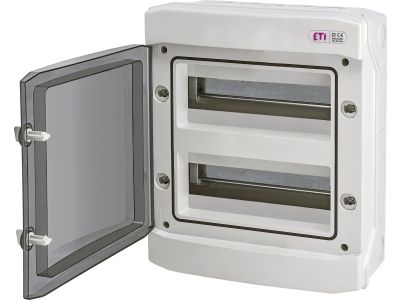

Rozdzielnica modułowa natynkowa ECH-24PT-s z serii DIDO to zaawansowane rozwiązanie techniczne zaprojektowane przez firmę ETI z myślą o najbardziej wymagających instalacjach elektrycznych, w tym systemach fotowoltaicznych (PV). Produkt charakteryzuje się dwurzędową konstrukcją, która pozwala na montaż łącznie 24 modułów aparatury (2x12), co zapewnia optymalne zarządzanie przestrzenią wewnątrz obudowy. Kluczowym atutem jest wysoki stopień ochrony IP65, który oznacza pełną pyłoszczelność oraz odporność na strugi wody, co jest niezbędne w trudnych warunkach środowiskowych. Transparentne drzwiczki pozwalają na bieżącą inspekcję stanu aparatury bez konieczności otwierania obudowy, co zwiększa bezpieczeństwo eksploatacji. Rozdzielnica została przystosowana do pracy z napięciem stałym o wartości do 1500V DC, co czyni ją idealnym komponentem do zabezpieczania łańcuchów modułów fotowoltaicznych.

• Wysoka odporność UV: Materiały użyte do produkcji obudowy są odporne na promieniowanie ultrafioletowe, co zapobiega degradacji tworzywa przy montażu zewnętrznym.
• Napięcie izolacji 1500V DC: Parametr ten pozwala na bezpieczne stosowanie rozdzielnicy w nowoczesnych systemach PV o wysokim napięciu roboczym.
• Konstrukcja 2x12: Dwa rzędy po 12 modułów umożliwiają przejrzyste rozdzielenie sekcji AC i DC lub montaż rozbudowanej aparatury zabezpieczającej.
• Stopień ochrony IP65: Gwarantuje niezawodność w miejscach narażonych na wilgoć, zapylenie oraz zmienne warunki atmosferyczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Rozdzielnica ECH-24PT-s spełnia wymagania normy IEC 60670, co potwierdza jej przydatność do montażu osprzętu elektroinstalacyjnego w budownictwie mieszkaniowym i przemysłowym. Dodatkowo, wysoka klasa izolacji oraz odporność na napięcie 1500V DC są zgodne ze specyficznymi wymaganiami dla komponentów stosowanych w systemach fotowoltaicznych, co zapewnia pełną kompatybilność z nowoczesnymi inwerterami i modułami PV.

Zastosowanie

Rozdzielnica ETI DIDO znajduje szerokie zastosowanie zarówno w sektorze budownictwa mieszkaniowego, jak i w obiektach przemysłowych. Dzięki swojej specyfikacji technicznej jest szczególnie rekomendowana jako:

• Rozdzielnica fotowoltaiczna (PV): Idealna do montażu ograniczników przepięć DC, rozłączników izolacyjnych oraz bezpieczników topikowych w instalacjach solarnych.
• Obudowa przemysłowa: Doskonale sprawdza się w halach produkcyjnych i warsztatach, gdzie występuje wysokie zapylenie lub wilgotność.
• Instalacje zewnętrzne: Dzięki odporności na promieniowanie UV i szczelności IP65 może być montowana na elewacjach budynków.

Wskazówki Montażowe

Montaż rozdzielnicy ECH-24PT-s powinien być przeprowadzony przez wykwalifikowanego elektryka. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworów: Należy wykorzystać dedykowane przetłoczenia w obudowie, stosując odpowiednie dławnice kablowe, aby zachować deklarowany stopień ochrony IP65.
• Montaż na szynie DIN: Aparaturę modułową należy stabilnie osadzić na szynach montażowych, zachowując odpowiednie odstępy dla zapewnienia cyrkulacji powietrza.
• Moment dokręcania: Przy podłączaniu przewodów do aparatury wewnątrz rozdzielnicy należy przestrzegać momentów dokręcania zalecanych przez producentów osprzętu.
• Pozycjonowanie: Rozdzielnica przeznaczona jest do montażu natynkowego na pionowych powierzchniach, co ułatwia odprowadzanie wody z obudowy.

FAQ

1. Czy rozdzielnica zawiera szyny montażowe DIN w zestawie?
Tak, rozdzielnica ECH-24PT-s jest standardowo wyposażona w szyny TH35 (DIN), które umożliwiają szybki i stabilny montaż aparatury modułowej.

2. Czy produkt jest odporny na bezpośrednie działanie słońca?
Tak, obudowa została wykonana z tworzywa odpornego na promieniowanie UV, co zapobiega kruszeniu i odbarwianiu się materiału podczas eksploatacji na zewnątrz.

3. Jakie jest maksymalne napięcie pracy dla tej rozdzielnicy?
Rozdzielnica jest certyfikowana do pracy z napięciem stałym do 1500V DC, co czyni ją bezpiecznym rozwiązaniem dla zaawansowanych systemów fotowoltaicznych.
