Rozdzielnica n/t SRn-24 (2x12) (N+PE) IP40 397x298x95mm, drzwi transparentne | 1.6 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

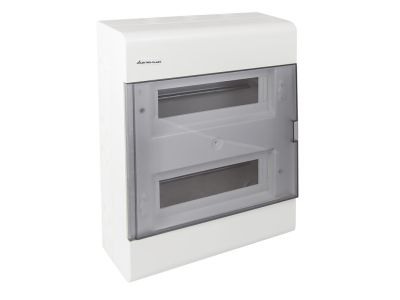

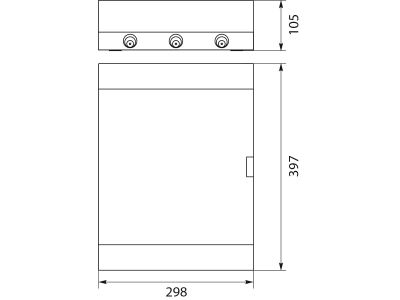

Rozdzielnica natynkowa SRn-24 (2x12) marki Elektro-Plast to profesjonalne rozwiązanie przeznaczone do rozdziału energii elektrycznej w instalacjach domowych oraz komercyjnych. Konstrukcja o wymiarach 397x298x95 mm została wykonana z wysokiej jakości tworzywa sztucznego, co gwarantuje trwałość i odporność na uszkodzenia mechaniczne. Urządzenie oferuje przestrzeń montażową dla 24 modułów aparatury modułowej, rozmieszczonych w dwóch rzędach po 12 modułów każdy.

• Transparentne drzwi: Pozwalają na szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.
• Listwy zaciskowe N+PE: Fabryczne wyposażenie w szyny neutralne i ochronne znacząco przyspiesza proces okablowania.
• Wspornik TH 35/7,5: Standardowa szyna montażowa (Euroszyna) umożliwia bezproblemową instalację wyłączników nadmiarowo-prądowych, różnicowoprądowych oraz innych aparatów modułowych.
• Możliwość plombowania: Obudowa skrzynkowa została przystosowana do zabezpieczenia przed niepowołanym dostępem, co jest kluczowe w budynkach wielorodzinnych.
• Przetłoczenia w obudowie: Specjalnie przygotowane miejsca w bocznych ściankach ułatwiają precyzyjne wprowadzenie przewodów lub rurek instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Stopień ochrony IP40 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, co czyni rozdzielnicę idealnym wyborem do montażu wewnątrz pomieszczeń suchych. Zgodnie z wytycznymi, obudowa powinna być montowana na ścianach o właściwościach trudnopalnych, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.

Zastosowanie

Rozdzielnica SRn-24 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz w obiektach użyteczności publicznej. Dzięki dwurzędowej konstrukcji (2x12), jest optymalnym wyborem dla rozbudowanych instalacji elektrycznych, gdzie wymagana jest separacja obwodów oświetleniowych, gniazdowych oraz dedykowanych odbiorników o dużej mocy. Transparentne drzwiczki sprawiają, że produkt doskonale komponuje się w korytarzach, biurach oraz pomieszczeniach technicznych, zapewniając estetyczny wygląd przy zachowaniu pełnej funkcjonalności.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia SEP. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie otworów: Wykorzystaj fabryczne przetłoczenia, aby zachować estetykę i szczelność obudowy przy wprowadzaniu peszli.
• Mocowanie aparatury: Aparaty modułowe należy stabilnie zatrzasnąć na szynie TH35, dbając o zachowanie odpowiednich odstępów dla wentylacji.
• Oznakowanie: Dołączone etykiety opisowe pozwalają na czytelne zidentyfikowanie każdego obwodu, co jest niezbędne dla późniejszej eksploatacji i serwisu.
• Podłączenie listew N+PE: Należy upewnić się, że moment dokręcania śrub na listwach zaciskowych jest zgodny z zaleceniami, aby uniknąć przegrzewania się styków.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Nie, stopień ochrony IP40 oraz charakterystyka tworzywa predysponują ją wyłącznie do użytku wewnątrz pomieszczeń.
• Ile modułów maksymalnie pomieści ta obudowa? Rozdzielnica jest przystosowana do montażu 24 standardowych modułów o szerokości 17,5 mm każdy.
• Czy w zestawie znajdują się szyny zaciskowe? Tak, produkt jest fabrycznie wyposażony w listwy zaciskowe dla przewodów neutralnych (N) oraz ochronnych (PE).
• Czy można zaplombować rozdzielnicę? Tak, konstrukcja obudowy umożliwia założenie plomb, co pozwala na zabezpieczenie dostępu do aparatury przed osobami trzecimi.
