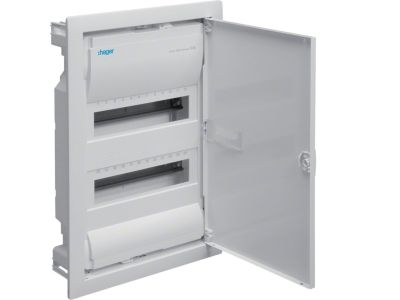

Rozdzielnica modułowa 2x12 podtynkowa IP30, QuickConnect, Volta | VU24AT Hager

Opis i Kluczowe Cechy

Rozdzielnica modułowa 2x12 podtynkowa (symbol VU24AT) z systemem QuickConnect to nowoczesne rozwiązanie do organizacji i zabezpieczania obwodów elektrycznych w instalacjach podtynkowych. Stopień ochrony IP30 zapewnia ochronę przed ciałami stałymi, a kompaktowa konstrukcja ułatwia montaż w ścianie. System szybkiego łączenia (QuickConnect) skraca czas instalacji i minimalizuje ryzyko błędów montażowych.

• System QuickConnect: Umożliwia szybkie i pewne łączenie modułów bez użycia dodatkowych narzędzi, zwiększając efektywność prac instalacyjnych.
• 2x12 miejsc modułowych: Pojemność na 24 moduły (12 w każdej sekcji), idealna do średnich instalacji mieszkaniowych i biurowych.
• Stopień ochrony IP30: Ochrona przed ciałami stałymi o średnicy powyżej 2,5 mm – odpowiedni do montażu w suchych pomieszczeniach.
• Montaż podtynkowy: Estetyczne i bezpieczne wbudowanie w ścianę, zintegrowane z systemami okablowania strukturalnego.
• Kompatybilność z osprzętem modułowym: Pasuje do standardowych aparatów modułowych (np. wyłączników, rozłączników, zabezpieczeń) o szerokości 1 modułu.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych i posiada oznaczenie CE. Zgodna z normami PN-EN 61439-3 (rozdzielnice niskonapięciowe) oraz PN-EN 62208 (obudowy do aparatury modułowej).

Zastosowanie

Rozdzielnica modułowa 2x12 podtynkowa z systemem QuickConnect znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i użyteczności publicznej.

• Montaż w pomieszczeniach suchych (np. mieszkania, biura, lokale usługowe) jako centralny punkt zasilania obwodów.
• Organizacja obwodów oświetleniowych, gniazd wtyczkowych i obwodów specjalnych w instalacjach podtynkowych.
• Zastosowanie w rozdzielniach mieszkaniowych i tablicach rozdzielczych w budynkach mieszkalnych.
• Instalacje w nowo budowanych obiektach oraz modernizacjach istniejących układów elektrycznych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Rozdzielnicę należy zamontować w przygotowanym wcześniej otworze w ścianie, zabezpieczając ją przed przesunięciem. System QuickConnect wymaga jedynie połączenia modułów – nie stosować siły. Po zamontowaniu aparatury modułowej, należy sprawdzić poprawność połączeń i oznakować obwody zgodnie z dokumentacją projektową.

FAQ

• Czy rozdzielnica jest kompatybilna ze standardowymi aparatami modułowymi? Tak, zaprojektowana do współpracy z aparatami o szerokości 1 modułu (18 mm), zgodnymi z normami DIN.
• Jaki jest maksymalny prąd znamionowy rozdzielnicy? Maksymalny prąd znamionowy nie został określony w danych produktu. Zaleca się dobór aparatury modułowej z uwzględnieniem maksymalnego obciążenia obwodu.
• Czy rozdzielnica może być stosowana na zewnątrz? Stopień ochrony IP30 oznacza, że nie jest ona przeznaczona do stosowania na zewnątrz lub w pomieszczeniach wilgotnych. Do zastosowań zewnętrznych wymagana jest obudowa o wyższym stopniu ochrony (np. IP65).
