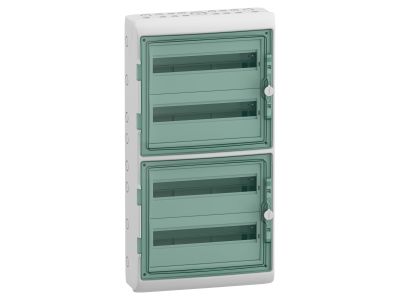

Rozdzielnica modułowa natynkowa 4x18 IP65 MRV-4-18-NT-T drzwi transparentne, Mureva (dawna Kaedra) | 13437 Schneider Electric

Opis i Kluczowe Cechy

Rozdzielnica modułowa natynkowa z serii Mureva (dawniej znana jako Kaedra) od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie dedykowane do najbardziej wymagających środowisk instalacyjnych. Model MRV-4-18-NT-T charakteryzuje się imponującą pojemnością wynoszącą 72 moduły, rozmieszczone w 4 rzędach po 18 modułów każdy. Taka konfiguracja pozwala na budowę rozbudowanych systemów sterowania i rozdziału energii w jednej, zwartej obudowie o wymiarach 448 mm szerokości, 842 mm wysokości oraz 160 mm głębokości.

• Wysoki stopień ochrony: Klasyfikacja IP65 gwarantuje całkowitą pyłoszczelność oraz ochronę przed strugami wody, co czyni produkt idealnym do montażu w trudnych warunkach przemysłowych.
• Wytrzymałość mechaniczna: Stopień ochrony IK09 świadczy o wysokiej odporności na uderzenia mechaniczne, co zabezpiecza aparaturę modułową przed uszkodzeniami fizycznymi.
• Prąd znamionowy: Urządzenie zostało zaprojektowane do pracy z prądem znamionowym In wynoszącym 160A, co pozwala na obsługę obciążeń o dużej mocy.
• Transparentne drzwi: Odwracalne drzwi o wysokiej przejrzystości umożliwiają szybką inspekcję stanu aparatury bez konieczności otwierania obudowy.
• Estetyka i trwałość: Obudowa wykonana w kolorze jasnoszarym (RAL 7035) z wysokiej jakości tworzywa, odpornego na szeroki zakres temperatur od -25°C do 60°C.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektroenergetycznych. Rozdzielnica w stanie pustym jest zgodna z normą IEC 60670, określającą wymagania dla obudów i osłon do domowych i podobnych stałych instalacji elektrycznych. Po wyposażeniu w aparaturę, system spełnia wymogi normy IEC 60493-3. Dodatkowo, konstrukcja jest zgodna z normą EN 60439-1, zapewniając 2 klasę ochronności (izolacja wzmocniona), co znacząco podnosi poziom bezpieczeństwa użytkowania poprzez eliminację ryzyka porażenia przy dotyku pośrednim.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności na czynniki zewnętrzne, rozdzielnica Mureva znajduje zastosowanie w szerokim spektrum projektów:

• Przemysł i produkcja: Hale produkcyjne, warsztaty oraz magazyny, gdzie występuje zapylenie lub wilgoć.
• Infrastruktura zewnętrzna: Instalacje na elewacjach budynków, w myjniach samochodowych, oczyszczalniach ścieków oraz portach.
• Rolnictwo: Budynki inwentarskie i gospodarcze narażone na agresywne środowisko.
• Obiekty komercyjne: Parkingi podziemne, centra logistyczne oraz instalacje fotowoltaiczne (PV), gdzie wymagana jest wysoka szczelność obudowy.

Wskazówki Montażowe

Montaż rozdzielnicy MRV-4-18-NT-T powinien być przeprowadzony zgodnie z dobrą praktyką elektroinstalacyjną. Dzięki natynkowej konstrukcji, instalacja jest szybka i intuicyjna. Należy zwrócić uwagę na odpowiednie uszczelnienie przepustów kablowych, aby zachować deklarowany stopień ochrony IP65. Odwracalne drzwi pozwalają na dostosowanie kierunku otwierania (lewo/prawo) w zależności od dostępnej przestrzeni i wygody operatora. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie szyn zbiorczych i grzebieniowych dedykowanych do systemu Schneider Electric, co zapewni optymalny rozkład temperatury wewnątrz obudowy przy pełnym obciążeniu 160A.

FAQ

• Czy rozdzielnica nadaje się do montażu na zewnątrz? Tak, dzięki stopniu ochrony IP65 oraz szerokiemu zakresowi temperatur pracy (-25°C do +60°C), obudowa jest dedykowana do instalacji wodoodpornych zarówno wewnętrznych, jak i zewnętrznych.
• Ile modułów maksymalnie zmieści się w tej obudowie? Rozdzielnica posiada 4 rzędy, z których każdy mieści 18 modułów o szerokości 18 mm, co daje łącznie 72 moduły.
• Jaki jest kolor obudowy? Obudowa wykonana jest w standardowym kolorze jasnoszarym o oznaczeniu RAL 7035.
• Czy drzwi można zamontować tak, aby otwierały się w drugą stronę? Tak, drzwi są w pełni odwracalne, co pozwala na ich montaż z lewej lub prawej strony w zależności od potrzeb instalacji.
