Standardowa „eska" montowana w domowej rozdzielnicy i wyłącznik mocy chroniący główną linię zasilającą zakładu produkcyjnego to zupełnie różne kategorie urządzeń — mimo że obie nazywa się czasem potocznie „bezpiecznikiem". Gdy w grę wchodzą prądy rzędu kilkudziesięciu czy kilkuset amperów oraz konieczność precyzyjnej koordynacji z resztą instalacji, sięga się po wyłączniki kompaktowe MCCB. Ich dobór rządzi się innymi zasadami niż wybór zwykłego wyłącznika nadprądowego — i błąd na tym etapie bywa znacznie kosztowniejszy.
MCB (Miniature Circuit Breaker) to popularna aparatura modułowa montowana na szynie DIN — znane „eski" B16, C20 i podobne. Mają stałe, niemodyfikowalne nastawy wyzwalaczy i ograniczony zakres prądowy (zwykle do 125 A) oraz zdolność zwarciową do kilkunastu kA.

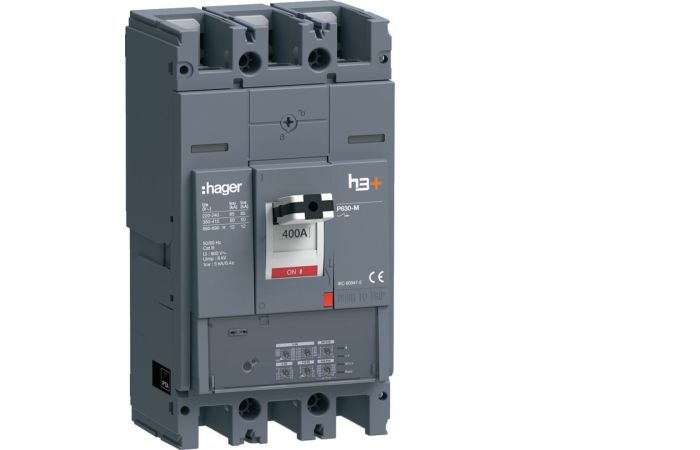

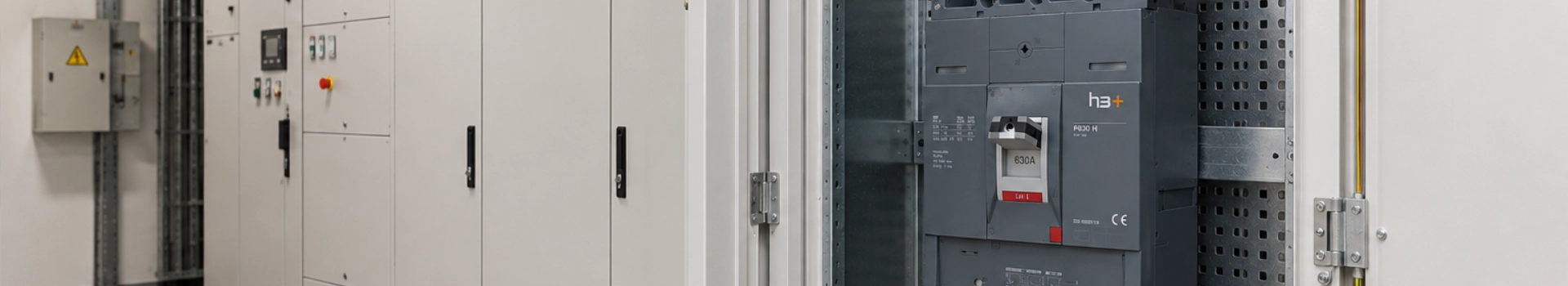

MCCB (Molded Case Circuit Breaker), czyli wyłącznik kompaktowy, to urządzenie w solidnej, formowanej obudowie, obsługujące prądy znamionowe od kilkunastu do nawet 1600 A i zdolności zwarciowe rzędu kilkudziesięciu kiloamperów. Kluczowa różnica względem MCB to możliwość regulacji nastaw wyzwalaczy — co pozwala precyzyjnie dopasować charakterystykę do konkretnego obwodu, transformatora czy maszyny.
ACB (Air Circuit Breaker), wyłącznik powietrzny, to „ciężka artyleria" stosowana przy prądach znamionowych liczonych w tysiącach amperów — głównych rozdzielniach dużych zakładów, stacjach transformatorowych. Poza zakresem tego poradnika, ale warto wiedzieć, że to naturalny krok wyżej od MCCB.
W ofercie sklep.ke.pl znajdziesz pełną kategorię wyłączników mocy obejmującą wyłączniki kompaktowe renomowanych producentów wraz z kompletem akcesoriów.
Prąd znamionowy In — wartość, jaką wyłącznik może przewodzić ciągle bez przegrzewania. Dobiera się go do obliczonego obciążenia obwodu, zwykle z pewnym zapasem (typowo dla obciążeń ciągłych przyjmuje się margines rzędu 25%).
Wielkość obudowy (Frame size, Inm) — fizyczny rozmiar wyłącznika determinujący maksymalną możliwą nastawę wyzwalacza. Przykładowo wyłącznik w obudowie 250 A może mieścić wyzwalacze nastawne od 150 do 250 A — to ważne przy planowaniu ewentualnej rozbudowy instalacji bez wymiany całego aparatu.
Icu — znamionowa zwarciowa zdolność łączeniowa (graniczna) — maksymalny prąd zwarciowy, jaki wyłącznik jest w stanie bezpiecznie przerwać. Po zadziałaniu przy prądzie bliskim Icu producent dopuszcza, że aparat może wymagać przeglądu lub wymiany — nie gwarantuje się jego dalszej pełnej sprawności.
Ics — znamionowa zwarciowa zdolność łączeniowa eksploatacyjna — maksymalny prąd zwarciowy, po którego przerwaniu wyłącznik pozostaje w pełni sprawny i gotowy do dalszej, normalnej pracy. Producenci podają ją zwykle jako procent Icu (np. 50%, 75% lub 100%).
To rozróżnienie ma fundamentalne znaczenie praktyczne: w obiektach, gdzie awaria nie może oznaczać wymiany aparatu po każdym poważniejszym zwarciu (szpitale, centra danych, ciągłe procesy produkcyjne), dobiera się wyłączniki z Ics możliwie bliskim 100% Icu. W mniej krytycznych zastosowaniach akceptowalne bywa Ics na poziomie 50% Icu.
Liczba biegunów — 3-biegunowe dla typowych obwodów trójfazowych bez rozłączanego przewodu neutralnego, 4-biegunowe tam, gdzie wymagane jest również rozłączanie toru N (np. w układach TT lub przy zaawansowanej ochronie różnicowoprądowej realizowanej przekaźnikiem MRCD współpracującym z wyłącznikiem).

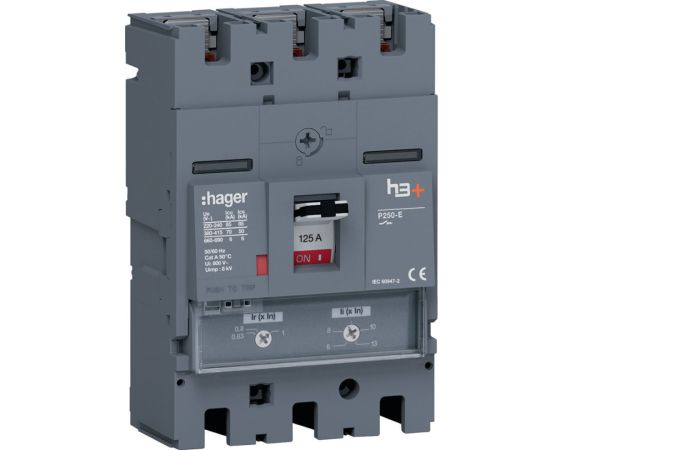

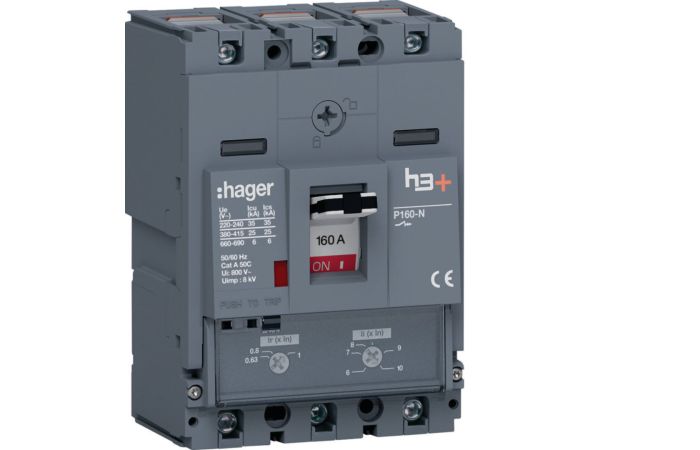

Starsze i tańsze konstrukcje MCCB wykorzystują wyzwalacze termomagnetyczne — bimetal reagujący na przeciążenie i cewka elektromagnetyczna reagująca na zwarcie, z ograniczonym zakresem regulacji.
Nowoczesne wyłączniki kompaktowe coraz częściej wyposaża się w wyzwalacze elektroniczne, oznaczane skrótem LSIG od czterech regulowanych funkcji:
- L (Long-time) — ochrona przeciążeniowa z regulowanym progiem i czasem zadziałania,
- S (Short-time) — opóźniona ochrona zwarciowa, kluczowa dla budowania selektywności czasowej względem zabezpieczeń niżej w instalacji,
- I (Instantaneous) — bezzwłoczna ochrona przy bardzo wysokich prądach zwarciowych,
- G (Ground fault) — opcjonalna ochrona doziemna.
Wyzwalacze elektroniczne pozwalają nie tylko precyzyjnie dopasować krzywą zadziałania do konkretnego obwodu (np. transformatora o dużym prądzie rozruchowym), ale też świadomie zaplanować selektywność czasową względem wyłączników nadprądowych zainstalowanych dalej w rozdzielnicy — bez nich osiągnięcie pełnej koordynacji w rozbudowanych instalacjach bywa znacznie trudniejsze. Więcej o budowaniu takiej koordynacji piszemy w osobnym poradniku o selektywności zabezpieczeń w rozdzielnicy.
|
Typowy zakres In |
Zastosowanie |
Zalecany typ wyzwalacza |
Uwagi |
|
100–400 A |
Zabezpieczenie główne małego zakładu |
Termomagnetyczny lub elektroniczny LSI |
Sprawdź Icu względem obliczonego prądu zwarciowego w złączu |
|
160–630 A |
Linia zasilająca rozdzielnicę piętrową |
Elektroniczny LSI z regulacją S |
Wymagana selektywność czasowa z aparaturą niżej |
|
wg mocy transformatora |
Zabezpieczenie transformatora |
Elektroniczny LSIG |
Uwzględnić prąd rozruchowy (inrush) transformatora |
|
400–1600 A |
Główna rozdzielnica zakładu przemysłowego |
Elektroniczny LSIG, Ics zbliżone do Icu |
Rozważyć akcesoria: napęd silnikowy, styki sygnalizacyjne |
Wyłączniki kompaktowe można doposażyć w styki pomocnicze i sygnalizacyjne (zdalne monitorowanie stanu pracy, integracja z systemami BMS), wyzwalacze wzrostowe i podnapięciowe (zdalne, awaryjne wyłączenie lub automatyczne odłączenie przy zaniku napięcia) oraz napędy silnikowe umożliwiające zdalne załączanie i wyłączanie aparatu bez ingerencji obsługi. Pełny zestaw akcesoriów do wyłączników kompaktowych znajdziesz w kategorii akcesoriów do wyłączników i rozłączników.
Zakład produkcyjny zasilany jest linią o obliczonym obciążeniu szczytowym 280 A, a obliczony prąd zwarciowy w punkcie instalacji wynosi 28 kA. Dobór: wyłącznik MCCB w obudowie 400 A z nastawą wyzwalacza L ustawioną na ok. 300 A (zapas na rozwój instalacji), Icu ≥ 36 kA (zapas ponad obliczone 28 kA), wyzwalacz elektroniczny LSI z funkcją S umożliwiającą zwłokę czasową względem wyłączników nadprądowych C w rozdzielnicach oddziałowych poniżej. Dla zachowania ciągłości pracy zakładu wybrano model z Ics = 100% Icu.
Najpoważniejszym błędem jest dobór wyłącznika wyłącznie na podstawie prądu znamionowego, bez sprawdzenia rzeczywistego prądu zwarciowego w danym punkcie instalacji względem Icu — niedoszacowanie tego parametru grozi katastrofalną awarią aparatu przy realnym zwarciu. Drugi częsty problem to ignorowanie różnicy między Icu a Ics w obiektach, gdzie ciągłość zasilania ma krytyczne znaczenie — dobranie aparatu z niskim Ics oznacza ryzyko wymiany wyłącznika po każdej poważniejszej awarii. Zdarza się też pomijanie zapasu na rozbudowę instalacji przy wyborze wielkości obudowy (frame size), co później wymusza wymianę całego wyłącznika zamiast prostej zmiany nastawy wyzwalacza.
Dobór i parametry wyłączników mocy reguluje norma IEC/EN 60947-2 „Aparatura rozdzielcza i sterownicza niskonapięciowa — Część 2: Wyłączniki", definiująca m.in. sposób badania i deklarowania wartości Icu, Ics oraz kategorii zastosowania A i B (rozróżniających wyłączniki bez i z funkcją selektywności czasowej względem prądów zwarciowych).
MCCB ma znacznie wyższą wytrzymałość prądową i zdolność zwarciową, regulowane wyzwalacze oraz możliwość rozbudowy o akcesoria. Aparatura modułowa (MCB) jest przeznaczona do ochrony pojedynczych obwodów o niższych prądach i ma stałe nastawy.
Tak — wyłączniki mocy MCCB są standardowo dedykowane do roli zabezpieczeń głównych, zapewniając zarówno odpowiednią zdolność zwarciową, jak i selektywność względem aparatury niżej w instalacji.
Icu to maksymalny prąd, jaki wyłącznik może bezpiecznie przerwać raz, dopuszczając konieczność przeglądu po takim zdarzeniu. Ics to prąd, po którego przerwaniu aparat pozostaje w pełni sprawny — w obiektach krytycznych warto dobierać wyłącznik z Ics jak najbliższym Icu.
Wybierz liczbę zgodną z typem instalacji — 3-biegunowe dla obwodów trójfazowych bez rozłączania N, 4-biegunowe tam, gdzie wymagane jest rozłączanie przewodu neutralnego, np. w układach TT.
Nie zawsze — w prostszych, mniej krytycznych obwodach wyzwalacz termomagnetyczny bywa wystarczający i tańszy. Wyzwalacz elektroniczny LSIG ma sens tam, gdzie potrzebna jest precyzyjna regulacja nastaw, selektywność czasowa lub dodatkowe funkcje monitorowania.
Selektywność zabezpieczeń to inwestycja, która zwraca się przy pierwszej awarii - zamiast przestoju całej linii produkcyjnej lub ciemności w całym domu, problem ogranicza się do jednego obwodu. Kluczem jest świadomy dobór różnicówek typu S, RCBO na poszczególne obwody oraz odpowiednie stopniowanie prądów i charakterystyk między kolejnymi poziomami instalacji. Pełną ofertę aparatury modułowej i przemysłowej umożliwiającej zbudowanie w pełni selektywnej rozdzielnicy znajdziesz na sklep.ke.pl - w razie wątpliwości co do doboru konkretnych par zabezpieczeń warto skonsultować projekt ze wsparciem technicznym hurtowni.
