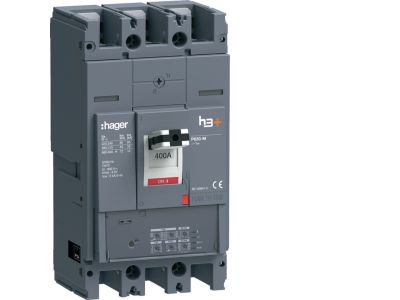

Wyłącznik mocy h3+ P630 LSI 3x400A 50kA, MCCB | HMW400JR Hager

Opis i Kluczowe Cechy

Wyłącznik mocy h3+ P630 LSI (symbol HMW400JR) to trójbiegunowy wyłącznik nadmiarowo-prądowy o prądzie znamionowym 630A, napięciu znamionowym 400V AC i zdolności zwarciowej 50kA. Przeznaczony do montażu w instalacjach elektrycznych średniego i wysokiego napięcia, zapewnia niezawodną ochronę obwodów przed przeciążeniami i zwarciami. Charakteryzuje się kompaktową budową i wysoką odpornością na warunki środowiskowe.

• Trójbiegunowa konstrukcja (3P): Obejmuje wszystkie trzy fazy instalacji, zapewniając pełną ochronę obwodu przed zwarciami i przeciążeniami.
• Prąd znamionowy 630A: Wysoka zdolność przewodzenia prądu, odpowiednia do zasilania mocnych odbiorników i rozdzielnic głównych.
• Zdolność zwarciowa 50kA: Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Napięcie znamionowe 400V AC: Kompatybilny z instalacjami trójfazowymi o napięciu 400V, standardowym w przemysłowych układach zasilania.
• Wyzwalacz LSI (Limit, Short-circuit, Instantaneous): Trójstopniowa ochrona: przeciążeniowa, zwarciowa i bezzwłoczna, zwiększająca precyzję reakcji na awarie.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dla wyłączników nadmiarowo-prądowych, w tym normy EN 60947-2. Posiada deklarację zgodności CE oraz jest zgodny z dyrektywami unijnymi dotyczącymi bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Wyłącznik mocy h3+ P630 LSI znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej ochrony przed przeciążeniami i zwarciami w środowiskach przemysłowych, budynkach użyteczności publicznej oraz rozdzielniach główych.

• Ochrona rozdzielnic głównych w budynkach przemysłowych i obiektach użyteczności publicznej.
• Zabezpieczenie obwodów zasilających mocne odbiorniki (silniki, piece, agregaty prądotwórcze).
• Stosowanie w układach sterowania i automatyki przemysłowej jako element ochrony zwarciowej.
• Montaż w szafach rozdzielczych i panelach elektrycznych o wysokim obciążeniu prądowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy montować w pozycji pionowej, zapewniając odpowiednią wentylację i dostęp do zacisków. Moment dokręcania śrub połączeniowych powinien być zgodny z zaleceniami producenta (dostępnymi w dokumentacji technicznej). Po montażu przeprowadzić testy działania, weryfikując poprawność działania wyzwalacza LSI.

FAQ

• Jaki jest typ wyzwalacza w wyłączniku h3+ P630? Wyłącznik wyposażony jest w wyzwalacz LSI (Limit, Short-circuit, Instantaneous), oferujący trójstopniową ochronę: przeciążeniową, zwarciową i bezzwłoczną.
• Jakie jest napięcie znamionowe wyłącznika? Napięcie znamionowe wynosi 400V AC, co czyni go kompatybilnym z instalacjami trójfazowymi o standardowym napięciu 400V.
• Czy wyłącznik posiada oznaczenie CE? Tak, wyłącznik posiada deklarację zgodności CE i spełnia wymagania odpowiednich dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego.
