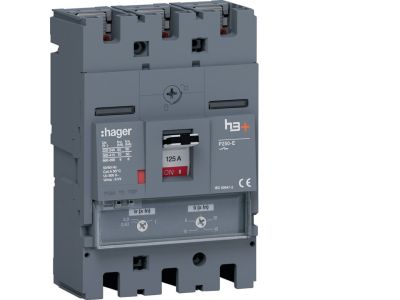

Wyłącznik mocy h3+ P250 3P 125A 70kA TM, MCCB | HET125DR Hager

Opis i Kluczowe Cechy

Wyłącznik mocy h3+ P250 (symbol HET125DR) to zaawansowane urządzenie zabezpieczające typu MCCB (Molded Case Circuit Breaker), przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Wyłącznik wyposażony w 3 bieguny (3P) i charakterystykę czasowo-prądową TM, zapewniającej selektywność zabezpieczeń w instalacjach niskiego napięcia.

• Prąd znamionowy 125A: Zapewnia ochronę obwodów o maksymalnym prądzie pracy do 125A, eliminując ryzyko uszkodzenia instalacji w przypadku przeciążenia.
• 3 bieguny (3P): Umożliwia odłączanie wszystkich faz w obwodzie trójfazowym, zapewniając kompleksową ochronę instalacji.
• Wyłączalność zwarciowa 70kA: Wysoka zdolność wyłączeniowa chroni instalację przed skutkami zwarć, ograniczając ryzyko uszkodzeń i pożarów.
• Charakterystyka TM: Zapewnia odpowiednią selektywność zabezpieczeń, co ułatwia projektowanie i modernizację instalacji elektrycznych.
• Zakres napięcia do 400V AC: Kompatybilny z instalacjami trójfazowymi do 400V, standardowo stosowanymi w przemyśle i energetyce.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik mocy h3+ P250 przeznaczony jest do ochrony i sterowania obwodami elektrycznymi w instalacjach niskiego napięcia, zarówno w budownictwie, jak i przemyśle.

• Ochrona obwodów rozdzielczych w budynkach mieszkalnych i użyteczności publicznej – zabezpieczenie linii zasilających.
• Stosowanie w rozdzielniach przemysłowych do ochrony maszyn i urządzeń o dużym zapotrzebowaniu na moc.
• Modernizacja i rozbudowa instalacji elektrycznych w zakładach produkcyjnych.
• Stosowanie jako główne zabezpieczenie w obwodach zasilających silniki, piece przemysłowe i inne odbiorniki o wysokim poborze prądu.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu zasilającym. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem podłączenia (zasilanie od góry, obciążenie od dołu). Przewody podłączeniowe powinny być dobrane zgodnie z normą PN-HD 60364-5-52, a moment dokręcania śrub M8 powinien wynosić 2,5 Nm ± 10%. Przed uruchomieniem należy sprawdzić poprawność podłączenia i brak zwarć w obwodzie.

FAQ

• Jaki jest zakres napięcia pracy wyłącznika? Wyłącznik jest przeznaczony do pracy w obwodach prądu przemiennego (AC) do 400V.
• Czy wyłącznik można stosować w instalacjach DC? Nie, wyłącznik nie jest przeznaczony do pracy w obwodach prądu stałego.
• Jakie są zalecane przewody do podłączenia? Przewody miedziane, o przekroju dostosowanym do prądu znamionowego (minimalny przekrój 16mm² dla 125A). Szczegółowe zalecenia znajdują się w dokumentacji technicznej.
