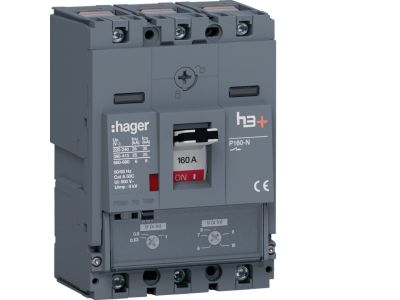

Wyłącznik mocy h3+ P160 3P 160A 25kA TM, MCCB | HHS160DC Hager

Opis i Kluczowe Cechy

Wyłącznik mocy h3+ P160 (symbol HHS160DC) to trójfazowy wyłącznik nadprądowy (MCCB) klasy 3P o prądzie znamionowym 160A, zdolny do wyłączania prądów zwarciowych do 25kA. Przeznaczony do zabezpieczania obwodów mocy w instalacjach przemysłowych, rozdzielniach oraz układach napędowych. Charakteryzuje się kompaktową konstrukcją i wysoką trwałością mechaniczną.

• Prąd znamionowy 160A: Zapewnia skuteczną ochronę obwodów o mocy do 160A, zapobiegając przeciążeniom i zwarciom.
• Zdolność wyłączania 25kA: Wysoka odporność na prądy zwarciowe, minimalizująca ryzyko uszkodzeń instalacji i urządzeń.
• Konstrukcja 3P (trójfazowa): Umożliwia kompleksowe zabezpieczenie wszystkich trzech faz obwodu, co jest wymagane w instalacjach przemysłowych.
• Mechanizm TM (termiczny-magnetyczny): Szybka reakcja na przeciążenia (wyzwalacz termiczny) i zwarcia (wyzwalacz elektromagnetyczny), zapewniająca natychmiastową ochronę.
• Wysoka trwałość mechaniczna: Odporny na częste cykle łączeniowe, co gwarantuje długą żywotność w trudnych warunkach eksploatacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 (Wyłączniki mocy) oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej.

Zastosowanie

Wyłącznik mocy h3+ P160 przeznaczony jest do ochrony obwodów mocy w instalacjach przemysłowych, budynkach użyteczności publicznej oraz układach zasilania maszyn i napędów.

• Zabezpieczenie głównych obwodów zasilających w rozdzielniach niskiego napięcia.
• Ochrona układów napędowych silników elektrycznych o mocy do 160A.
• Zastosowanie w układach automatyki przemysłowej, gdzie wymagane jest niezawodne zabezpieczenie przed zwarciami i przeciążeniami.
• Montaż w szafach sterowniczych i rozdzielniach budynków przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie DIN z użyciem odpowiednich akcesoriów montażowych. Przekrój przewodów przyłączanych nie powinien przekraczać wartości określonych w dokumentacji technicznej. Dokręcenie śrub przyłączeniowych powinno odbywać się zgodnie z zalecanym momentem dokręcania, aby zapewnić odpowiedni kontakt elektryczny i uniknąć uszkodzeń mechanicznych.

FAQ

• Jaki jest typ wyłącznika? Wyłącznik mocy h3+ P160 to wyłącznik nadprądowy klasy MCCB (Molded Case Circuit Breaker) z mechanizmem termiczno-magnetycznym (TM).
• Czy wyłącznik jest odpowiedni do zabezpieczania silników? Tak, dzięki wysokiej zdolności wyłączania (25kA) i prądowi znamionowemu 160A, jest dedykowany do ochrony układów napędowych silników elektrycznych.
• Jakie są zalecane warunki eksploatacji? Wyłącznik powinien być stosowany w suchych pomieszczeniach, z dala od źródeł ciepła i wilgoci. Temperatura pracy powinna być zgodna z zakresem podanym w dokumentacji technicznej.
