Gniazdo siłowe to jeden z podstawowych elementów instalacji elektrycznych wykorzystywanych wszędzie tam, gdzie standardowe zasilanie jednofazowe jest niewystarczające. Stosuje się je między innymi w zakładach przemysłowych, warsztatach, gospodarstwach rolnych, halach produkcyjnych oraz przy zasilaniu urządzeń o większej mocy. Prawidłowe wykonanie instalacji ma kluczowe znaczenie dla bezpieczeństwa użytkowników i bezawaryjnej pracy podłączonych maszyn. Wiele osób zastanawia się, jak podłączyć gniazdo siłowe, jednak przed rozpoczęciem prac należy dobrze poznać zasady działania instalacji trójfazowej oraz wymagania dotyczące zabezpieczeń.

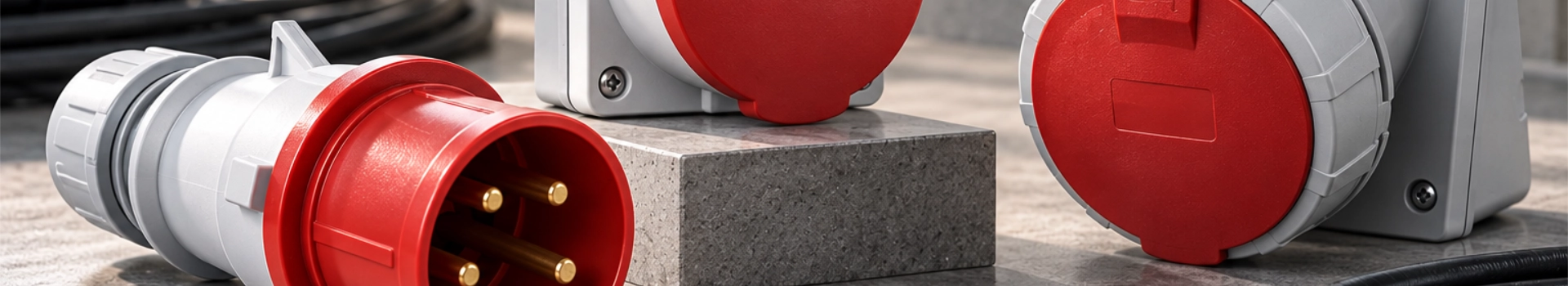

Gniazdo siłowe, nazywane również gniazdem trójfazowym, służy do przesyłania energii elektrycznej o wyższym napięciu niż standardowe gniazda 230 V. Najczęściej spotykanym rozwiązaniem jest gniazdo przemysłowe typu CEE, które umożliwia zasilanie urządzeń wykorzystujących trzy fazy prądu. W zależności od zastosowania dostępne są modele o różnych wartościach prądu znamionowego, między innymi 16 A, 32 A czy 63 A.
Tego typu rozwiązania wykorzystywane są do podłączania silników elektrycznych, sprężarek, spawarek, pomp, obrabiarek czy elektronarzędzi przemysłowych. W profesjonalnych instalacjach znaczenie ma nie tylko samo gniazdo, ale także właściwie dobrany osprzęt elektroinstalacyjny, który pozwala stworzyć bezpieczny i trwały system zasilania.
Przed rozpoczęciem montażu należy sprawdzić parametry instalacji oraz wymagania urządzenia, które będzie zasilane z gniazda. Podstawą jest określenie rodzaju sieci – w większości przypadków stosuje się układ trójfazowy 400 V z przewodem ochronnym PE.
Do wykonania instalacji potrzebne są odpowiednio dobrane przewody, zabezpieczenia nadprądowe, wyłącznik różnicowoprądowy oraz samo gniazdo dostosowane do obciążenia. W przypadku bardziej rozbudowanych układów przemysłowych ważną rolę pełni również aparatura modułowa, która umożliwia właściwe zabezpieczenie i organizację instalacji elektrycznej.
Przed pracami należy odłączyć zasilanie i upewnić się, że w miejscu montażu nie występuje napięcie. Podłączenie instalacji trójfazowej wymaga wiedzy technicznej – błędne połączenie przewodów może prowadzić do uszkodzenia urządzeń, zwarcia, a nawet zagrożenia dla zdrowia.
Sposób montażu może różnić się w zależności od rodzaju gniazda i instalacji, jednak podstawowe zasady pozostają podobne.
Pierwszym etapem jest przygotowanie przewodu zasilającego oraz jego prawidłowe wprowadzenie do obudowy gniazda. Następnie należy podłączyć poszczególne żyły przewodu do odpowiednich zacisków. W typowym gnieździe trójfazowym znajdują się zaciski oznaczone symbolami:
L1, L2, L3 – przewody fazowe,
N – przewód neutralny (jeżeli jest wymagany),
PE – przewód ochronny.
Kolejność faz ma znaczenie szczególnie w przypadku urządzeń wyposażonych w silniki elektryczne. Nieprawidłowe podłączenie może spowodować zmianę kierunku obrotów silnika lub nieprawidłową pracę maszyny. Po wykonaniu połączeń należy dokładnie sprawdzić dokręcenie zacisków oraz zabezpieczyć przewód przed wyrwaniem.
Po zakończeniu montażu instalacja powinna zostać sprawdzona pod kątem poprawności działania oraz wykonanych zabezpieczeń. W przypadku instalacji przemysłowych warto korzystać z komponentów dostępnych u sprawdzonych dostawców, takich jak profesjonalna hurtownia elektryczna, oferująca elementy przeznaczone do wymagających zastosowań.
Jednym z najczęściej popełnianych błędów jest niewłaściwy dobór przewodu do obciążenia. Zbyt mały przekrój żył może powodować przegrzewanie instalacji i spadki napięcia. Problemem bywa również pominięcie przewodu ochronnego lub zastosowanie niewłaściwych zabezpieczeń.
Do typowych nieprawidłowości należą także:
montaż gniazda bez sprawdzenia parametrów urządzenia,
niedokładne dokręcenie zacisków,
brak ochrony przed wilgocią w miejscach narażonych na działanie warunków atmosferycznych,
stosowanie elementów niskiej jakości bez odpowiednich certyfikatów.
W instalacjach przemysłowych każdy detal ma znaczenie. Odpowiednio dobrane komponenty zwiększają trwałość systemu i ograniczają ryzyko awarii.
Podłączenie gniazda siłowego powinno być wykonane zgodnie z obowiązującymi zasadami bezpieczeństwa oraz wymaganiami technicznymi. Choć sam montaż może wydawać się prosty, instalacja trójfazowa wymaga większej uwagi niż standardowe obwody 230 V.
Warto wybierać sprawdzone produkty przeznaczone do konkretnych zastosowań – zarówno w przypadku gniazd, zabezpieczeń, jak i pozostałych elementów instalacji. Kompleksową ofertę komponentów elektrycznych można znaleźć w sklepie specjalizującym się w rozwiązaniach dla instalatorów i przemysłu.
Wiedza o tym, jak podłączyć gniazdo siłowe, jest przydatna przy wielu pracach związanych z instalacjami elektrycznymi, jednak prawidłowy montaż wymaga zachowania odpowiednich zasad bezpieczeństwa oraz stosowania właściwie dobranych elementów. Kluczowe znaczenie mają poprawne oznaczenie przewodów, dobór zabezpieczeń i wykorzystanie trwałych komponentów. Dobrze wykonana instalacja zapewnia bezpieczne zasilanie urządzeń o dużej mocy i pozwala uniknąć kosztownych awarii. W przypadku bardziej zaawansowanych instalacji warto skorzystać z wiedzy specjalistów oraz oferty profesjonalnych dostawców rozwiązań elektrycznych.
