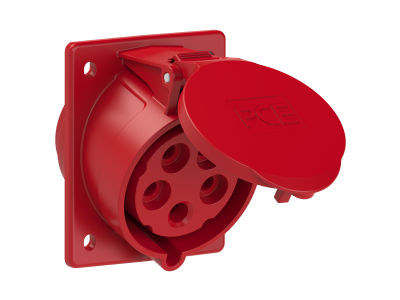

Gniazdo tablicowe skośne 32A 3P+Z+N 400V 50/60Hz 6h IP44/54 | 425-6 PCE

Opis i Kluczowe Cechy

Gniazdo tablicowe skośne marki PCE, o numerze katalogowym 425-6, to wysokiej klasy komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 32A, co pozwala na bezpieczne zasilanie maszyn o dużym poborze mocy. Konfiguracja styków 3P+Z+N (5-polowe) umożliwia pełne wykorzystanie systemów trójfazowych przy napięciu znamionowym 400V i częstotliwości 50/60Hz. Położenie styku ochronnego względem wpustu ustalono na godzinę 6h, co jest standardem dla systemów zasilania siłowego.

• Konstrukcja skośna: Specjalnie wyprofilowana obudowa ułatwia podłączanie wtyczek w miejscach o ograniczonej przestrzeni, redukując naprężenia mechaniczne przewodu.
• Stopień ochrony IP44/54: Zapewnia skuteczną barierę przed wnikaniem ciał obcych o średnicy powyżej 1 mm oraz ochronę przed bryzgami wody z dowolnego kierunku, co pozwala na pracę w trudnych warunkach warsztatowych.
• Materiał obudowy: Wykonane z wysokiej jakości tworzywa sztucznego odpornego na uderzenia oraz promieniowanie UV, co gwarantuje długowieczność produktu.
• Zaciski śrubowe: Solidne połączenie elektryczne zapewniają precyzyjne zaciski, które minimalizują rezystancję przejścia i zapobiegają przegrzewaniu się styków.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, w tym z normą IEC/EN 60309-1 oraz 60309-2. Gwarantuje to pełną kompatybilność z wtyczkami innych producentów spełniających te same standardy. Certyfikacja ta potwierdza bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych oraz odporność na przebicia izolacji i wysokie temperatury pracy.

Zastosowanie

Gniazdo tablicowe PCE 425-6 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest niezawodność i trwałość połączenia siłowego. Jest to idealne rozwiązanie dla:

• Rozdzielnic i tablic elektrycznych: Dzięki kompaktowej flanszy montażowej, gniazdo doskonale integruje się z obudowami sterowniczymi.
• Hal produkcyjnych: Zasilanie ciężkich maszyn stacjonarnych, obrabiarek oraz linii montażowych.
• Warsztatów i garaży: Podłączanie spawarek, kompresorów oraz innych elektronarzędzi dużej mocy.
• Infrastruktury tymczasowej: Wykorzystywane w mobilnych kontenerach technicznych i zapleczach budów.

Wskazówki Montażowe

Podczas instalacji gniazda tablicowego należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodów. Zaleca się stosowanie tulejek zaciskowych na końcówkach żył wielodrutowych, co zwiększa powierzchnię styku i zapobiega utlenianiu miedzi. Moment dokręcania śrub zaciskowych powinien być zgodny z dokumentacją techniczną, aby uniknąć poluzowania połączenia pod wpływem wibracji maszyn. Montaż skośny wymaga zachowania odpowiedniego odstępu od dolnej krawędzi obudowy, aby umożliwić swobodne wpięcie wtyczki z odgiętką. Przed oddaniem instalacji do użytku należy wykonać pomiar ciągłości przewodu ochronnego.

FAQ

• Czy gniazdo posiada klapkę zabezpieczającą? Tak, gniazdo wyposażone jest w samopowracającą klapkę ochronną, która chroni styki przed zabrudzeniem i wilgocią, gdy wtyczka nie jest podłączona.
• Jaki jest stopień ochrony po podłączeniu wtyczki? Przy zastosowaniu kompatybilnej wtyczki o stopniu ochrony IP44 lub wyższym, całe połączenie zachowuje szczelność na poziomie deklarowanym przez producenta.
• Czy gniazdo nadaje się do montażu natynkowego? Jest to gniazdo tablicowe, przeznaczone do montażu w przygotowanych otworach w obudowach, tablicach lub rozdzielnicach. Do montażu bezpośrednio na ścianie należy użyć gniazda ściennego z puszką.
