Zacisk skrzynkowy od góry, 3-bieg. do NZ, +NZM3-XKCO | 262246 Eaton

Alternatywny kod produktu: +NZM3-XKCO

Opis i Kluczowe Cechy

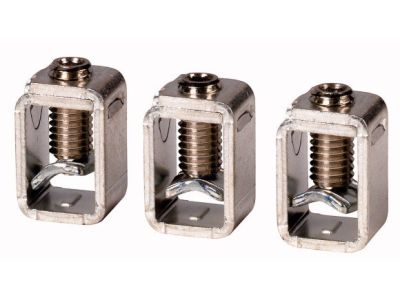

Zacisk skrzynkowy górny 3-biegowy (symbol 262246, NZM3-XKCO) to akcesorium montażowe przeznaczone do wyłączników serii NZM. Umożliwia podłączenie przewodów od góry obudowy wyłącznika, co upraszcza prowadzenie instalacji w rozdzielnicach. Został zaprojektowany dla napięcia Ue ≤ 525 V AC, co zapewnia bezpieczną pracę w typowych obwodach przemysłowych i budynkowych. Szerokość modułu nie dotyczy – produkt montowany jest bezpośrednio w obudowie wyłącznika.

• Napięcie Ue ≤ 525 V AC: gwarantuje izolację i bezpieczeństwo w obwodach niskiego napięcia, zgodne z wymaganiami standardowych instalacji przemysłowych.
• Montaż górny (O): pozwala na podłączenie przewodów od góry wyłącznika, co ułatwia organizację okablowania w rozdzielnicy i skraca drogi połączeń.
• Kompatybilność z seriami NZM3(-4), PN3(-4), N(N/O)3(-4): uniwersalne akcesorium pasujące do szerokiej gamy wyłączników, co zmniejsza liczbę potrzebnych wariantów w magazynie.
• Zestaw konwersyjny do przyłącza śrubowego: umożliwia zastosowanie tradycyjnych zacisków śrubowych, zapewniając pewny i powtarzalny styk.
• Wymaga stosowania osłony NZM3(-4)-XKSA oraz tulejek do przewodów elastycznych: zapewnia dodatkową ochronę przed przypadkowym dotknięciem części przewodzących i prawidłowe ukształtowanie wiązki przewodów.

Zgodność z Normami

Produkt został opracowany zgodnie z europejskimi standardami oraz wymogami certyfikacji CE. Jako akcesorium dedykowane do wyłączników serii NZM, spełnia restrykcyjne kryteria stawiane aparaturze modułowej w instalacjach niskiego napięcia. Szczegółowe oznaczenia norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Zacisk skrzynkowy górny 3-biegowy znajduje zastosowanie wszędzie tam, gdzie niezbędne jest przyłączenie przewodów do wyłączników od góry obudowy, ułatwiając prowadzenie kabli w rozdzielnicach i szafach sterowniczych.

• W rozdzielnicach głównych i podrozdzielnicach budynków przemysłowych oraz użyteczności publicznej.
• W instalacjach automatyki budynkowej, gdzie wymagana jest elastyczność w prowadzeniu przewodów zasilających i sterowniczych.
• W układach dystrybucji energii w maszynach i urządzeniach, gdzie przestrzeń montażowa jest ograniczona.
• Jako zamiennik lub rozszerzenie przyłącz śrubowych w istniejących wyłącznikach serii NZM.

Wskazówki Montażowe

Montaż zacisku skrzynkowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do pracy przy urządzeniach elektroenergetycznych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od wyłącznika. Zacisk montuje się w obudowie wyłącznika od góry (symbol O) zgodnie z instrukcją producenta – należy stosować dostarczoną osłonę NZM3(-4)-XKSA oraz tulejki do przewodów elastycznych i bardzo elastycznych. Moment dokręcania śrub zaciskowych oraz przekrój przewodów muszą być dobrane zgodnie z dokumentacją techniczną wyłącznika i obowiązującymi normami (np. PN-EN 60947-1). Zaleca się zastosowanie tulejek kablowych dla przewodów elastycznych w celu zapewnienia trwałego i bezpiecznego połączenia.

FAQ

• Czy zacisk można montować od dołu (U)? Istnieje również wariant montażu dolnego – w ofercie dostępne są oddzielne symbole (sufiks U). Prezentowany model (symbol 262246) przeznaczony jest wyłącznie do montażu górnego (O).
• Jakie maksymalne napięcie można przyłożyć do zacisku? Zgodnie z danymi technicznymi napięcie znamionowe izolacji Ue wynosi ≤ 525 V AC. Nie wolno przekraczać tej wartości – grozi to uszkodzeniem izolacji i porażeniem.
• Czy do montażu wymagane są dodatkowe akcesoria? Tak, producent zaleca stosowanie osłony NZM3(-4)-XKSA oraz tulejek do przewodów elastycznych. Osłona chroni przed przypadkowym dotknięciem części pod napięciem, a tulejki zapewniają prawidłowe uformowanie przewodu w zacisku.
