Wkładka bezpiecznikowa (topikowa) NHG1/M 160A aR 690V ultraszybka | 004373616 Eti

Alternatywny kod produktu: G1MUQ01/160A/690V

Opis i Kluczowe Cechy

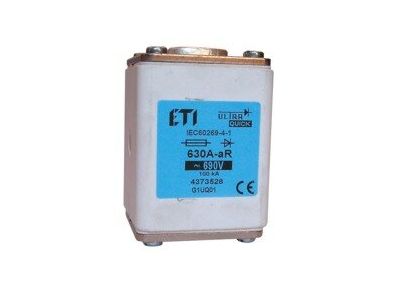

Wkładka bezpiecznikowa (topikowa) NHG1/M o symbolu 004373616 to ultraszybka wkładka typu aR, zaprojektowana do ochrony obwodów półprzewodnikowych. Prąd znamionowy 160 A i napięcie 690 V AC/DC gwarantują skuteczne odcięcie zwarć w instalacjach o dużym obciążeniu, minimalizując ryzyko uszkodzenia wrażliwych elementów elektronicznych.

• Prąd znamionowy 160 A: Zapewnia bezpieczną pracę w obwodach o znacznym poborze mocy bez ryzyka przegrzania wkładki w normalnych warunkach.
• Napięcie znamionowe 690 V: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu, zarówno w sieciach AC, jak i DC.
• Charakterystyka aR (ultraszybka): Błyskawiczne wyłączenie prądu zwarciowego, co chroni półprzewodniki (tyrystory, diody, tranzystory) przed termicznym i mechanicznym zniszczeniem.
• Wykonanie topikowe NHG1/M: Kompatybilność z popularnymi podstawami bezpiecznikowymi NH, co ułatwia wymianę i integrację z istniejącymi rozdzielnicami.
• Wysoka zdolność wyłączania: Przeznaczona do zastosowań w obwodach o dużym spodziewanym prądzie zwarciowym, zapewnia selektywność i niezawodność.

Zgodność z Normami

Wkładka bezpiecznikowa NHG1/M jest produkowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Spełnia wymagania dla wkładek o charakterystyce aR przeznaczonych do ochrony półprzewodników, co potwierdza jej bezpieczeństwo i parametry techniczne.

Zastosowanie

Ultraszybka wkładka bezpiecznikowa aR 160 A jest dedykowana do ochrony wrażliwych odbiorników elektronicznych w układach energoelektronicznych. Sprawdza się w aplikacjach wymagających szybkiego odcięcia prądu zwarciowego przy zachowaniu ciągłości zasilania w czasie normalnej pracy.

• Ochrona półprzewodników mocy (tyrystory, diody, tranzystory IGBT) w falownikach, przekształtnikach i zasilaczach impulsowych.
• Zabezpieczenie obwodów prądu stałego w napędach elektrycznych, prostownikach i ładowarkach.
• Stosowanie w rozdzielnicach głównych i pomocniczych w przemyśle, gdzie wymagana jest selektywność i szybkie wyłączanie zwarć.
• Układy automatyki i sterowania, w których krytyczne jest ograniczenie prądu przed uszkodzeniem sterowników PLC lub modułów wykonawczych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH dostosowanej do jej wielkości. Przed montażem sprawdzić stan styków podstawy oraz dokręcić wszystkie połączenia śrubowe momentem zalecanym przez producenta podstawy. Przekrój przewodów dobrać do prądu znamionowego wkładki (160 A) zgodnie z obowiązującymi normami i tabelami obciążeń.

FAQ

• Czy wkładka aR nadaje się do ochrony silników? Nie – charakterystyka aR jest przeznaczona do ochrony półprzewodników. Do silników stosuje się wkładki o charakterystyce gL/gG (zwłoczne). Zastosowanie aR w obwodzie silnika może powodować niepotrzebne wyłączenia na skutek prądów rozruchowych.
• Jaki jest współczynnik wyłączania tej wkładki? Producent nie podaje konkretnych wartości – wkładka typu aR zapewnia jednak szybkie wyłączenie prądów zwarciowych powyżej kilkukrotności prądu znamionowego, co jest standardem dla tej kategorii. Zaleca się dobór wkładki na podstawie katalogowych krzywych wyłączenia producenta.
• Czy można ją stosować w obwodach prądu stałego? Tak – napięcie znamionowe 690 V dotyczy zarówno AC, jak i DC. W obwodach DC należy jednak uwzględnić dłuższy czas gaszenia łuku – wkładka aR została zaprojektowana do pracy w takich aplikacjach.
