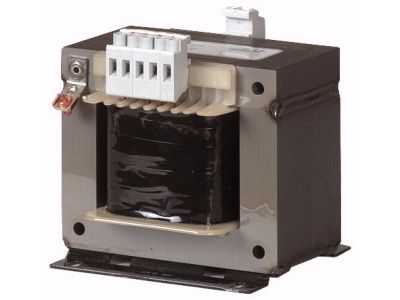

Transformator sterujący 200VA STN0,2(400/24) nN seria STN | 204978 Eaton

Alternatywny kod produktu: STN0,2(400/24)

Opis i Kluczowe Cechy

Transformator sterujący STN0,2 (symbol 204978) z serii STN o mocy znamionowej 0,2 kVA (200 VA) zapewnia bezpieczne i stabilne napięcie wyjściowe 24 V AC dla obwodów sterowania. Dzięki napięciu wejściowemu 400 V ±5% doskonale sprawdza się w instalacjach przemysłowych, a możliwość krótkotrwałego przeciążenia do 0,38 kVA zwiększa niezawodność w stanach rozruchu. Zaciski śrubowe ułatwiają szybkie i pewne podłączenie przewodów.

• Moc znamionowa 0,2 kVA (200 VA): Zapewnia wystarczającą rezerwę mocy do zasilania styczników, przekaźników, lamp sygnalizacyjnych i innych urządzeń sterowania.
• Napięcie wyjściowe 24 V AC: Bezpieczne napięcie SELV, eliminujące ryzyko porażenia w obwodach sterowniczych i sygnalizacyjnych.
• Krótkotrwała wartość znamionowa 0,38 kVA: Umożliwia bezpieczną pracę przy chwilowych przeciążeniach, np. podczas załączania odbiorników o dużym prądzie rozruchu.
• Napięcie wejściowe 400 V ±5%: Przystosowany do typowych sieci trójfazowych 400 V międzyfazowych, pozwala na bezpośrednie zasilanie z rozdzielnicy głównej.
• Zaciski śrubowe: Pewne połączenie przewodów bez konieczności stosowania specjalnych narzędzi, ułatwia montaż i serwis.

Zgodność z Normami

Transformator został skonstruowany i przetestowany zgodnie z normami IEC/EN 61558-2-2 oraz VDE 0570 Część 2-2. Jest odpowiedni do użytku w aplikacjach zgodnych z IEC/EN 60204-1, ÖVE-EN 13, VDE 0113 oraz VDE 0100 Część 410. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw unijnych.

Zastosowanie

Transformator STN0,2 przeznaczony jest do zasilania obwodów sterowania, sygnalizacji i automatyki w maszynach, urządzeniach przemysłowych oraz instalacjach budynkowych, gdzie wymagane jest bezpieczne napięcie 24 V AC.

• Zasilanie styczników i przekaźników w sterownikach maszyn.
• Zasilanie lamp sygnalizacyjnych, przycisków podświetlanych i modułów logicznych.
• Zasilanie układów automatyki budynkowej (bramy, rolety, systemy HVAC).
• Separacja galwaniczna obwodów sterowania od sieci 400 V zgodnie z wymogami bezpieczeństwa.

Wskazówki Montażowe

Montaż transformatora oraz podłączenie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy obciążenia. Momenty dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta. Ze względu na stopień ochrony IP00 transformator wymaga zamontowania w obudowie zapewniającej odpowiednią ochronę przed ciałami stałymi i wilgocią.

FAQ

• Czy transformator posiada wbudowane zabezpieczenie nadprądowe? Nie. Należy zastosować zewnętrzne zabezpieczenie (bezpiecznik lub wyłącznik nadprądowy) w obwodzie pierwotnym i wtórnym, zgodnie z normami i specyfikacją producenta.
• Jaki jest stopień ochrony transformatora? IP00 – oznacza brak ochrony przed wnikaniem ciał stałych i wilgoci. Montaż w obudowie o odpowiednim IP jest konieczny do bezpiecznej eksploatacji.
• Czy transformator nadaje się do zasilania urządzeń wymagających napięcia stałego (DC)? Nie. Napięcie wyjściowe to 24 V AC. Do zasilania odbiorników DC wymagany jest mostek prostowniczy i ewentualna stabilizacja.
