Stycznik miniaturowy,5,5kW/400V,sterowanie 24VDC DILEM12-10-G-EA(24VDC) | 189988 Eaton

Opis i Kluczowe Cechy

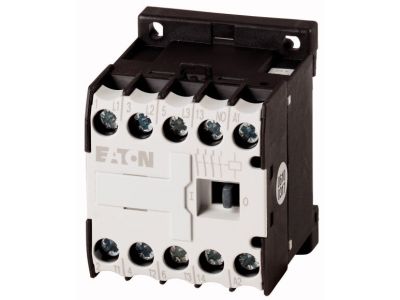

Stycznik miniaturowy EATON z serii DILEM, o numerze katalogowym 189988, to wysokiej klasy aparat łączeniowy zaprojektowany z myślą o precyzyjnym sterowaniu silnikami elektrycznymi oraz obciążeniami rezystancyjnymi w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się kompaktową budową, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych przy zachowaniu pełnej funkcjonalności i wysokiej zdolności łączeniowej. Model ten oferuje moc znamionową 5,5 kW przy napięciu 400 V, co czyni go idealnym rozwiązaniem dla standardowych napędów indukcyjnych.

• Wysoka wydajność prądowa: Znamionowy prąd roboczy w kategorii AC-3 (380 V / 400 V) wynosi 12 A, co pozwala na bezpieczną pracę z silnikami o średniej mocy.
• Wszechstronność kategorii użytkowych: Urządzenie jest przystosowane do pracy w kategoriach AC-1 (obciążenia nieindukcyjne, piece oporowe), AC-3 (rozruch i wyłączanie silników klatkowych) oraz AC-4 (nawrotne sterowanie silnikami, hamowanie przeciwprądem).
• Sterowanie DC: Cewka zasilana napięciem 24 VDC zapewnia stabilną pracę i jest kompatybilna z większością systemów sterowania PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Zintegrowany styk pomocniczy: Wbudowany styk pomocniczy pozwala na łatwą realizację układów podtrzymania lub sygnalizacji stanu pracy urządzenia.
• Solidne zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje trwałe połączenie przewodów i odporność na wstrząsy.

Zgodność z Normami

Stycznik DILEM12-10-G-EA(24VDC) został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność jako aparatury niskiego napięcia do zastosowań przemysłowych. Urządzenie posiada parametry prądu cieplnego umownego na wolnym powietrzu (Ith) na poziomie 22 A przy temperaturze 40°C, co świadczy o wysokiej jakości użytych materiałów przewodzących i izolacyjnych.

Zastosowanie

Dzięki swojej uniwersalności, stycznik miniaturowy EATON znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest szczególnie polecany do:

• Sterowania małymi i średnimi silnikami indukcyjnymi w układach wentylacji i klimatyzacji.
• Zarządzania pracą grzałek i pieców oporowych (kategoria AC-1).
• Systemów przenośników i taśmociągów, gdzie wymagane jest częste załączanie i wyłączanie napędu.
• Układów sterowania maszyn, gdzie ograniczona przestrzeń montażowa wymusza stosowanie aparatury typu miniaturowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków i zapewnić optymalny styk elektryczny.
• Przekroje przewodów: Dobór przewodów powinien uwzględniać prąd znamionowy 12 A dla obciążeń silnikowych oraz 22 A dla obciążeń rezystancyjnych.
• Wentylacja: W przypadku montażu w obudowie, należy pamiętać, że prąd cieplny Ith spada do 16 A, co wymaga uwzględnienia bilansu cieplnego wewnątrz rozdzielnicy.
• Polaryzacja: Przy sterowaniu 24 VDC należy zachować poprawną polaryzację zasilania cewki.

FAQ

• Czy ten stycznik może pracować z silnikami jednofazowymi? Tak, mimo że jest to stycznik 3-biegunowy, może być wykorzystany w układach jednofazowych przy zachowaniu odpowiedniego schematu połączeń.
• Jaka jest różnica między prądem Ith a Ie? Ith to prąd cieplny umowny, który aparat może przewodzić w sposób ciągły bez przekroczenia limitów temperatury, natomiast Ie to znamionowy prąd roboczy przy konkretnym napięciu i kategorii użytkowania (np. AC-3).
• Czy urządzenie posiada wbudowane zabezpieczenie przeciwprzepięciowe cewki? Model DILEM12-10-G-EA w wersji DC często posiada zintegrowane układy ochronne, jednak zawsze zaleca się weryfikację z dokumentacją techniczną konkretnej partii produkcyjnej w celu zapewnienia pełnej ochrony układu sterowania.
