Przekaźnik mocy 15A, 1C/O, 24VDC Zelio Relay | RPM11BD Schneider Electric

Opis i Kluczowe Cechy

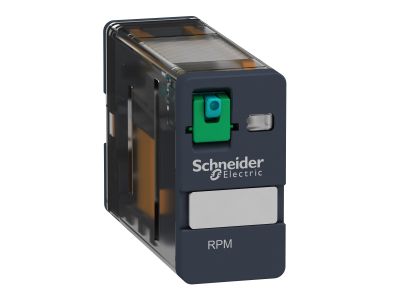

Przekaźnik mocy Schneider Electric Zelio Relay – model RPM11BD – to ekonomiczne i kompaktowe rozwiązanie do przełączania obwodów o prądzie do 15 A. Wyposażony w jeden styk przełączny (SPDT) oraz cewkę 24 V DC, zapewnia niezawodną pracę w aplikacjach przemysłowych. Dzięki obudowie typu plug-in oraz przezroczystej pokrywie operator może łatwo sprawdzić stan przekaźnika. Dołączona zdejmowana etykieta i zamykane drzwiczki ułatwiają identyfikację i zabezpieczenie ustawień.

• Prąd znamionowy 15 A: umożliwia bezpieczne przełączanie odbiorników o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie cewki 24 V DC: niskonapięciowe sterowanie idealne do układów automatyki przemysłowej i sterowników PLC.
• 1 styk przełączny (SPDT – 1C/O): jeden przekaźnik umożliwia zarówno zwieranie, jak i rozwieranie obwodu – elastyczność połączeń w jednej obudowie.
• Kompaktowa obudowa plug-in: szybki montaż w podstawce i oszczędność miejsca w szafie sterowniczej, urządzenie gotowe do pracy zaraz po włożeniu.
• Przezroczysta pokrywa: łatwa wizualna kontrola stanu przekaźnika bez konieczności wyjmowania go z podstawki.
• Zdejmowana etykieta i zamykane drzwiczki: ułatwiają oznaczenie przekaźników w rozdzielnicy oraz zabezpieczają przed przypadkową zmianą ustawień.

Zgodność z Normami

Przekaźnik został zaprojektowany zgodnie z wymaganiami europejskich norm oraz posiada oznaczenie CE. Spełnia standardy branżowe dla przekaźników mocy stosowanych w sterowaniu przemysłowym.

Zastosowanie

Dzięki kompaktowej budowie i niezawodnym parametrom przekaźnik RPM11BD sprawdza się w wielu układach automatyki.

• Sterowanie urządzeniami grzewczymi, wentylacją i klimatyzacją (HVAC).
• Przełączanie odbiorników w maszynach pakujących i liniach produkcyjnych.
• Wysyłanie sygnałów impulsowych do styczników, przekaźników pośredniczących lub wejść PLC.
• Zastosowania w systemach sygnalizacji i automatyce budynkowej.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik przeznaczony jest do wtykowej instalacji w dedykowanej podstawce (nie wchodzi w zakres dostawy). Przekrój przewodów należy dobrać do obciążenia zgodnie z normami elektrycznymi. Nie przekraczaj dopuszczalnych wartości prądu i napięcia podanych na tabliczce znamionowej.

FAQ

• Czy przekaźnik posiada podświetlenie? Nie, model RPM11BD nie ma podświetlenia. Stan pracy można jednak łatwo sprawdzić przez przezroczystą pokrywę.
• Jaki jest stopień ochrony (IP)? Producent nie podaje konkretnego stopnia IP. Przekaźnik przeznaczony jest do montażu wewnątrz szaf sterowniczych, gdzie standardowo stosuje się ochronę IP20.
• Jaki jest tryb pracy styku? Styk jest typu przełącznego (SPDT – 1C/O), co oznacza, że może pracować jako normalnie otwarty (NO) lub normalnie zamknięty (NC) w zależności od podłączenia obwodu.
