Łącznik krzywkowy 1P, 32A, 13kW, 1-0-2, bez samopowrotu, pokrętło czarne, do instalowania rozłącznego, T3-1-8210/Z P/T | 057091 Eaton

Alternatywny kod produktu: T3-1-8210/Z

Opis i Kluczowe Cechy

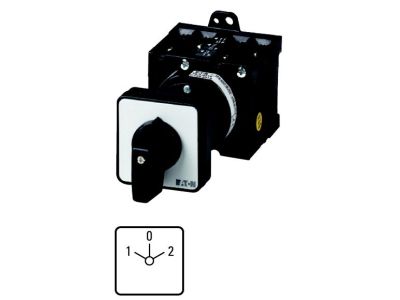

Łącznik krzywkowy serii T3, model T3-1-8210/Z P/T (nr kat. 057091), to jednobiegunowy przełącznik obrotowy o prądzie ciągłym Iu=32A i mocy znamionowej 15 kW w kategorii AC-23A przy 400V. Wyposażony w dwa zestyki, czarne pokrętło z tabliczką czołową 1-0-2 oraz kąt przełączania 60°. Dzięki stopniowi ochrony IP65 od frontu nadaje się do pracy w warunkach przemysłowych. Urządzenie działa bez samopowrotu, co zapewnia stabilną pozycję w każdej z trzech pozycji.

• Prąd ciągły Iu=32A: Pozwala na bezpieczne przewodzenie prądu o znacznym obciążeniu bez ryzyka przegrzania styków, odpowiedni do obwodów silnikowych i rozdzielczych.
• Moc znamionowa AC-23A 15 kW przy 400V: Gwarantuje niezawodne łączenie i rozłączanie obwodów silnikowych przy wysokich prądach rozruchowych, zgodnie z kategorią AC-23A.
• Stopień ochrony przodu IP65: Chroni wnętrze łącznika przed wnikaniem kurzu i wody, umożliwiając montaż w miejscach narażonych na wilgoć i zabrudzenia.
• Trzy pozycje 1-0-2 z blokadą (bez samopowrotu): Umożliwia wybór dwóch kierunków pracy (np. lewo-prawo) oraz wyraźne odcięcie zasilania w pozycji środkowej, idealne jako rozłącznik izolacyjny.
• Montaż na panelu tylnym z zaciskami śrubowymi: Zapewnia łatwy i pewny montaż w szafach sterowniczych oraz bezpieczne podłączenie przewodów o odpowiednim przekroju.

Zgodność z Normami

Łącznik krzywkowy spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204 oraz posiada certyfikaty CSA i UL. Zgodnie z normą IEC/EN 60947-3 może być stosowany jako rozłącznik izolacyjny, zapewniając bezpieczne odłączenie obwodu podczas prac serwisowych.

Zastosowanie

Łącznik krzywkowy T3-1-8210/Z P/T przeznaczony jest do sterowania i rozłączania obwodów elektrycznych w instalacjach przemysłowych i komercyjnych. Dzięki parametrom 32A i 15 kW sprawdza się w aplikacjach wymagających przełączania kierunku pracy silników lub wyboru źródła zasilania.

• Przełączanie kierunku obrotów silników trójfazowych (lewo-prawo) w maszynach i urządzeniach.
• Rozłączanie izolacyjne obwodów zasilających w szafach sterowniczych i rozdzielnicach.
• Wyboru źródła zasilania (np. sieć – agregat) w układach rezerwowych.
• Sterowanie obciążeniami w instalacjach przemysłowych o prądzie do 32A i mocy do 15 kW.

Wskazówki Montażowe

Montaż łącznika krzywkowego powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Łącznik przeznaczony jest do montażu na panelu tylnym (przebicie przez otwór). Zaciski śrubowe należy dokręcać momentem zgodnym z instrukcją, a przekrój podłączanych przewodów dobrać do prądu znamionowego 32A. Po zamontowaniu sprawdzić poprawność działania i ciągłość izolacji.

FAQ

• Czy łącznik posiada podświetlenie? Nie, model T3-1-8210/Z P/T nie jest wyposażony w podświetlenie. Pozycje są oznaczone wyłącznie grawerem na tabliczce czołowej.
• Jaki stopień ochrony ma łącznik od tyłu? Podany jest stopień ochrony przodu IP65. Szczegóły dotyczące ochrony tylnej części należy sprawdzić w dokumentacji technicznej producenta – standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się ochronę przed dotykiem.
• Jakie są pozycje przełącznika i czy jest samopowrotny? Przełącznik ma trzy pozycje: 1-0-2, przy czym działa bez samopowrotu (blokada w każdej pozycji). Kąt przełączania między sąsiednimi pozycjami wynosi 60°.
