SNAP IN Weidmüller – najszybsza technologia połączeń elektrycznych

Firma Weidmüller, światowy producent rozwiązań z zakresu techniki łączeniowej i automatyki przemysłowej, opracowała innowacyjną technologię połączeń elektrycznych SNAP IN. Rozwiązanie to wyznacza nowe standardy szybkości, prostoty oraz bezpieczeństwa wykonywania połączeń, a jednocześnie odpowiada na rosnące potrzeby automatyzacji procesów produkcyjnych.

SNAP IN – nowa generacja połączeń elektrycznych

Technologia SNAP IN została zaprojektowana z myślą o przyszłości prefabrykacji rozdzielnic oraz automatyzacji procesów okablowania. Dzięki swojej konstrukcji umożliwia realizację połączeń elektrycznych zarówno ręcznie, jak i w procesach wspomaganych przez roboty przemysłowe.

Wraz z rozwojem nowoczesnych zakładów produkcyjnych oraz cyfryzacją przemysłu automatyzacja oprzewodowania staje się jednym z kluczowych kierunków rozwoju branży. SNAP IN już dziś pozwala przygotować instalacje i procesy produkcyjne na te zmiany.

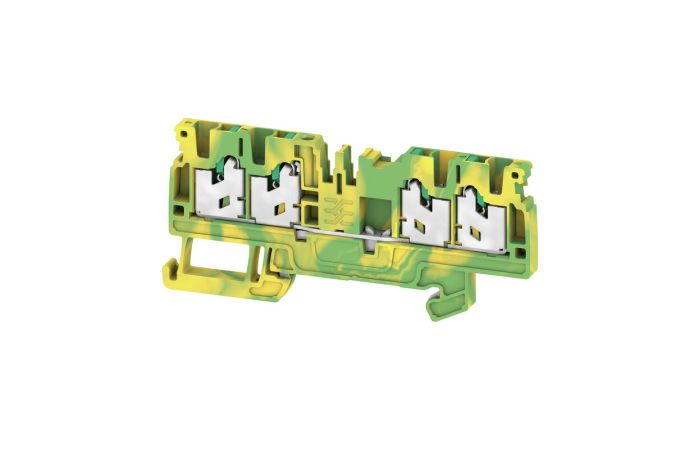

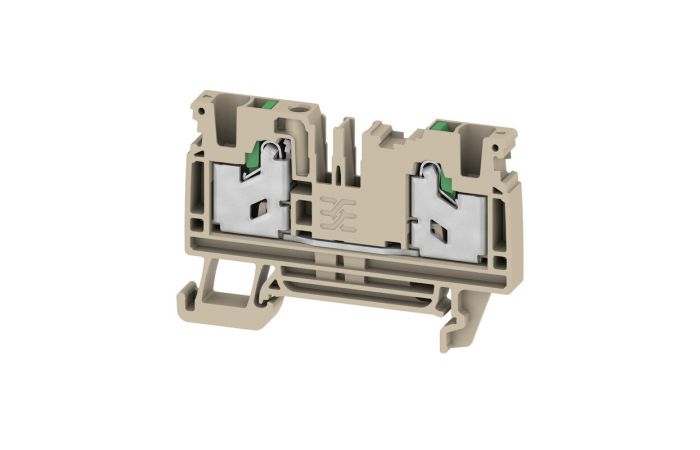

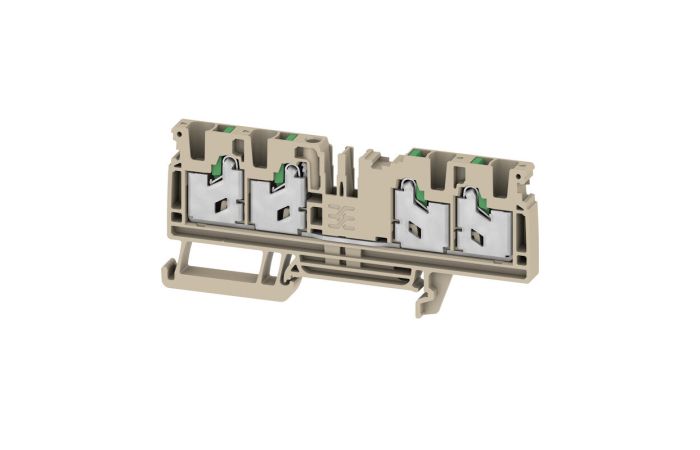

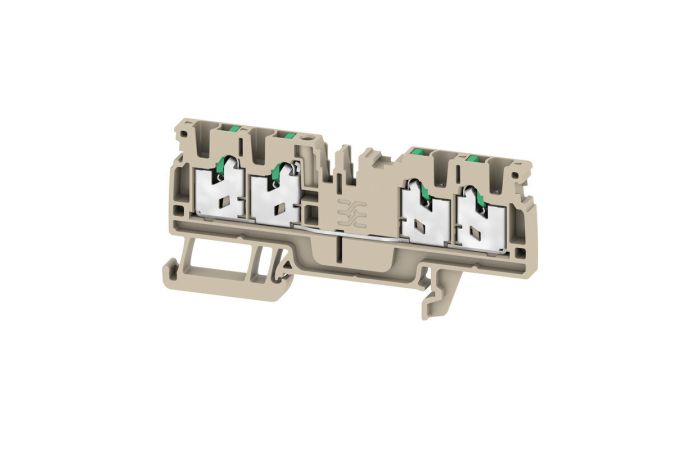

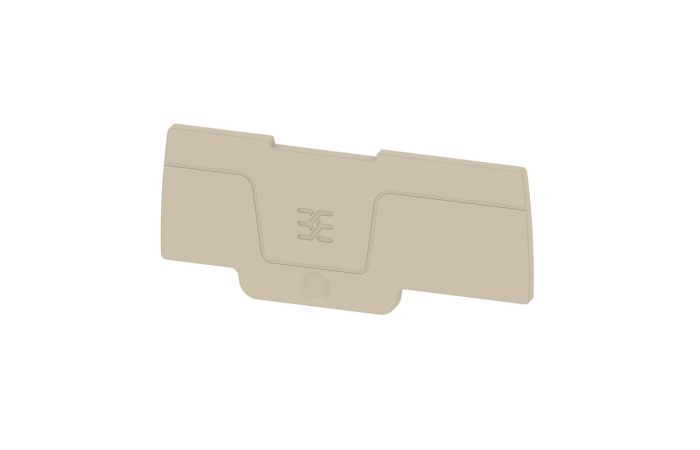

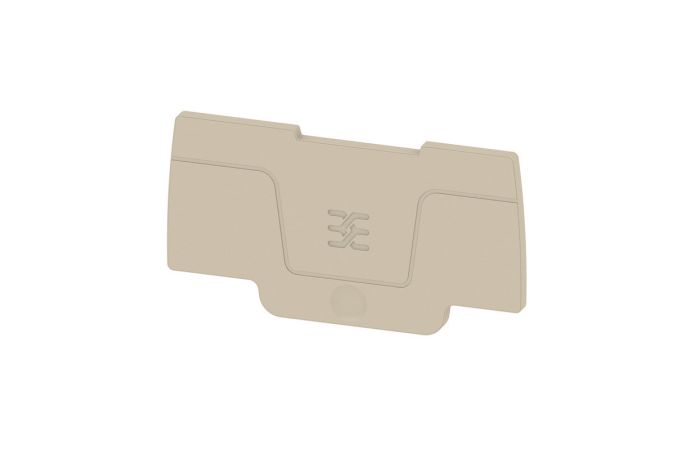

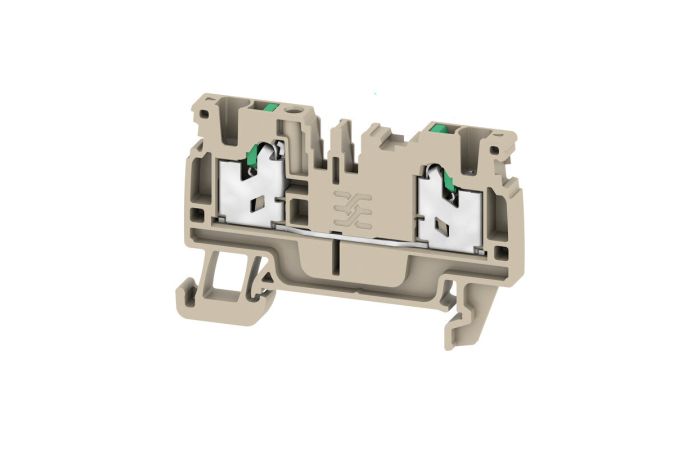

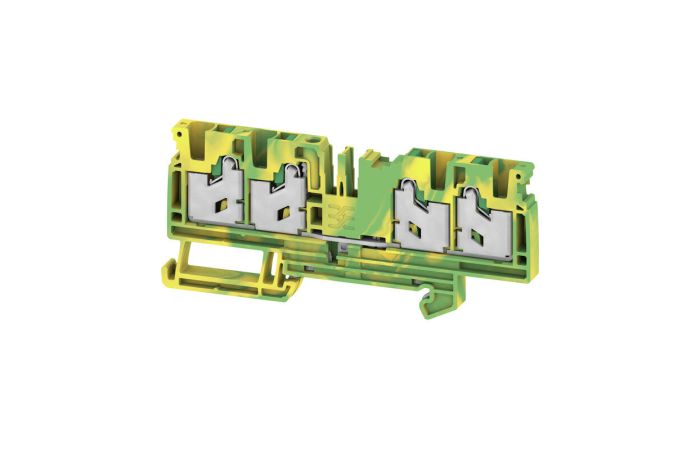

Produkty wybrane dla Ciebie:

Sprawdź więcej >

Czym jest technologia SNAP IN?

Technologia SNAP IN wykorzystuje mechanizm sprężynowy z otwartym zaciskiem, który umożliwia błyskawiczne podłączenie przewodu bez konieczności używania narzędzi.

Produkty wyposażone w technologię SNAP IN dostarczane są z fabrycznie przygotowanym, otwartym zaciskiem. Dzięki temu siła potrzebna do podłączenia przewodu jest minimalna.

Do zacisków można podłączać:

przewody sztywne,
przewody elastyczne,
przewody z tulejkami,
przewody bez tulejek.

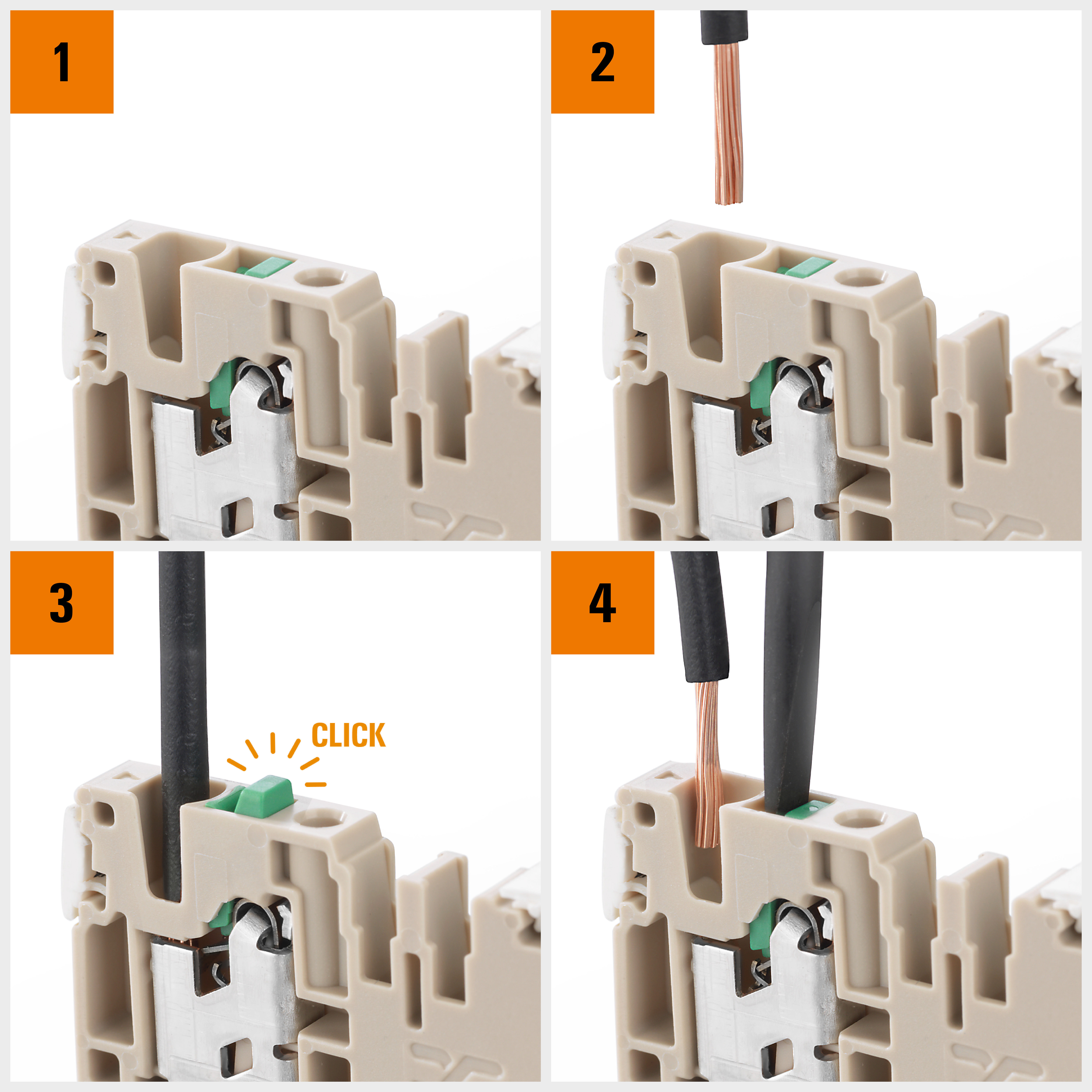

Wystarczy wsunąć odizolowany przewód do zacisku. Po osiągnięciu odpowiedniej głębokości mechanizm sprężynowy automatycznie zatrzaskuje się, tworząc trwałe i bezpieczne połączenie elektryczne.

W razie potrzeby przewód można równie łatwo odłączyć za pomocą dedykowanego przycisku zwalniającego, który ponownie przygotowuje zacisk do kolejnego cyklu łączeniowego.

SNAP IN Weidmüller - prezentacja technologii

▶

SNAP IN – We explain you how to SNAP INto the future

Zobacz, jak działa innowacyjna technologia połączeń elektrycznych SNAP IN.

Szybkość, bezpieczeństwo i prostota montażu

SNAP IN to jedna z najszybszych technologii wykonywania połączeń elektrycznych dostępnych obecnie na rynku.

Najważniejsze korzyści technologii SNAP IN

brak konieczności stosowania narzędzi,
brak potrzeby zaciskania końcówek przewodów,
skrócenie czasu montażu,
redukcja kosztów pracy,
mniejsze zużycie materiałów eksploatacyjnych,
wysoka ergonomia pracy.

Technologia zapewnia również bardzo wysoki poziom bezpieczeństwa. Połączenie zostaje wykonane wyłącznie po prawidłowym umieszczeniu przewodu w zacisku.

Poprawne przyłączenie przewodu sygnalizowane jest:

akustycznie – charakterystycznym kliknięciem,
wizualnie – wysunięciem przycisku zwalniającego.

Dzięki wysokiej jakości wykonania produktów Weidmüller oraz niezawodnemu mechanizmowi zaciskowemu połączenia charakteryzują się odpornością na drgania, gazoszczelnością, długą żywotnością oraz wysoką niezawodnością wymaganą w zastosowaniach przemysłowych.

Dlaczego SNAP IN jest „Ready to Robot”?

Jedną z największych zalet technologii SNAP IN jest jej gotowość do współpracy z nowoczesnymi systemami automatyzacji.

Zaciski nie wymagają wcześniejszego przygotowywania przewodów, a siła potrzebna do wykonania połączenia jest bardzo niewielka. Dzięki temu proces może być realizowany przez roboty przemysłowe.

Kontrola poprawności wykonania połączenia odbywa się poprzez:

sygnał dźwiękowy („kliknięcie”),
sygnał wizualny (wysunięcie przycisku).

Dodatkowo konstrukcja nowych złączek szeregowych została zoptymalizowana pod kątem automatycznego montażu przez roboty, łatwego chwytania elementów przez manipulatory, zautomatyzowanego znakowania laserowego oraz przyszłych procesów inteligentnej prefabrykacji rozdzielnic.

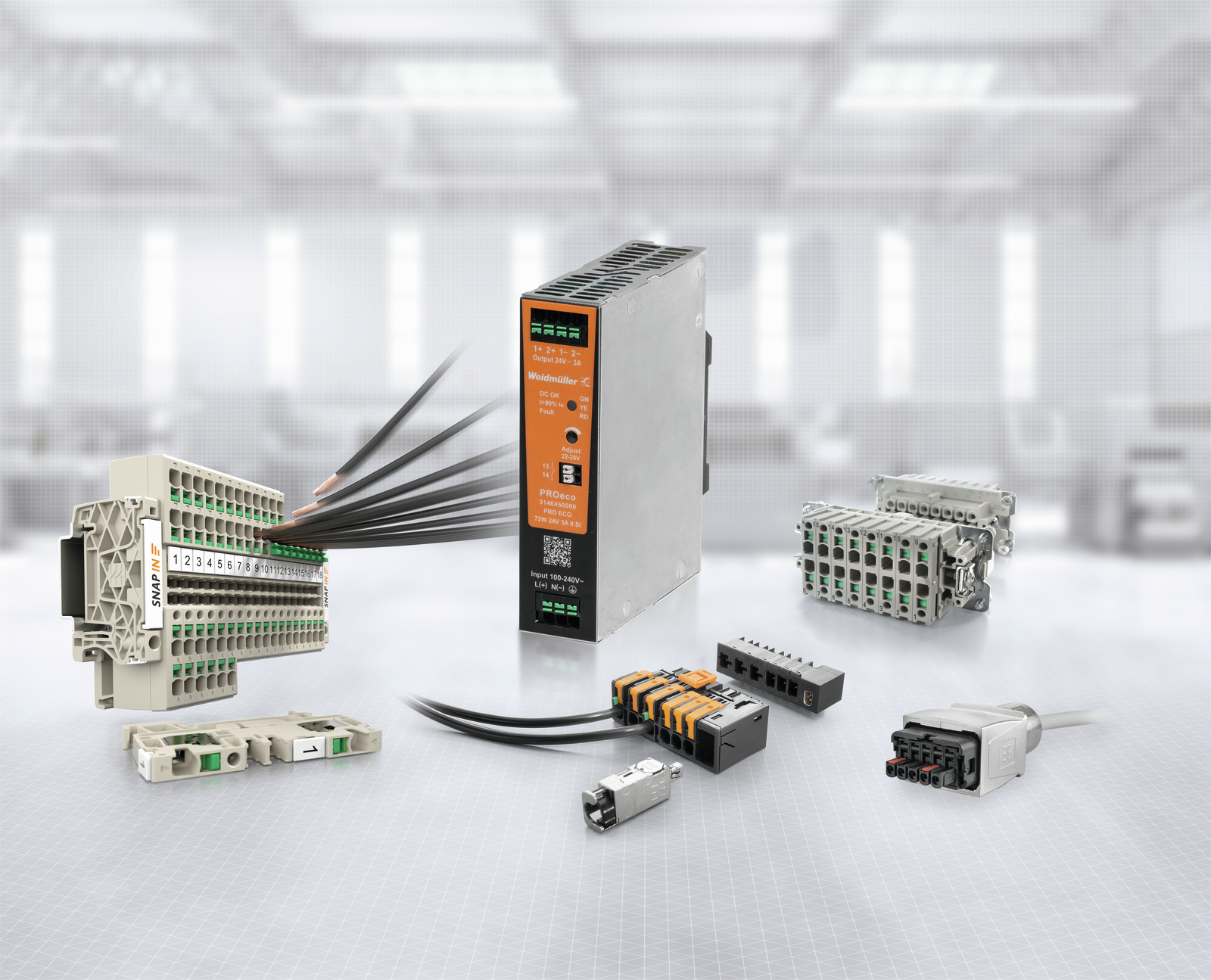

Produkty wyposażone w technologię SNAP IN

Technologia SNAP IN jest już dostępna w wielu rozwiązaniach Weidmüller, między innymi:

złączkach szeregowych,
złączach PCB,
przemysłowych złączach HDC,
zasilaczach PROeco II.

Dzięki temu użytkownicy mogą wdrażać nowoczesną technologię połączeń elektrycznych w różnych obszarach automatyki i elektrotechniki.

Nagrody i wyróżnienia

Innowacyjność technologii SNAP IN została doceniona przez niezależnych ekspertów branżowych.

Najważniejsze wyróżnienia:

German Innovation Award 2022,
Best of Industry Award 2024 w kategorii Automatyzacja.

Nagrody te potwierdzają wysoką wartość rozwiązania zarówno pod względem technologicznym, jak i praktycznym.

Bezpłatne próbki SNAP IN

Osoby zainteresowane przetestowaniem technologii mogą zamówić bezpłatne próbki złączek szeregowych oraz złączy PCB wyposażonych w technologię SNAP IN.

Więcej informacji o technologii SNAP IN znajduje się na stronie producenta.

Dostępny jest również materiał prezentujący zasadę działania rozwiązania: SNAP IN – We explain you how to SNAP INto the future .

Podsumowanie

SNAP IN od Weidmüller to innowacyjna technologia połączeń elektrycznych, która łączy szybkość montażu, bezpieczeństwo użytkowania oraz gotowość do automatyzacji procesów przemysłowych. Możliwość wykonywania połączeń bez użycia narzędzi, wysoka niezawodność oraz zgodność z koncepcją „Ready to Robot” sprawiają, że rozwiązanie stanowi istotny krok w kierunku przyszłości nowoczesnej prefabrykacji rozdzielnic i automatyki przemysłowej.
