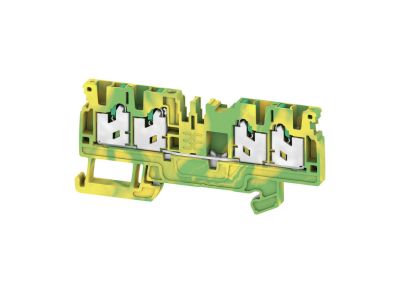

Złączka szynowa ochronna S4C 2.5 PE SNAP IN seria S | 2674580000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa ochronna S4C 2.5 PE SNAP IN seria S to element osprzętu instalacyjnego przeznaczony do montażu na szynach DIN 35 mm. Charakteryzuje się innowacyjnym systemem "snap-in", który umożliwia szybki i beznarzędziowy montaż. Przeznaczona jest do ochrony obwodów poprzez separację i uziemienie przewodów fazowych.

• System "Snap-In": Błyskawiczny montaż i demontaż bez użycia narzędzi – oszczędność czasu podczas prac instalacyjnych i serwisowych.
• Przewód ochronny PE (zielono-żółty): Gwarantuje skuteczne uziemienie i ochronę przeciwporażeniową w instalacjach elektrycznych.
• Prąd znamionowy 2.5 A: Odpowiedni do zasilania obwodów sygnalizacyjnych, sterowniczych i pomiarowych o niewielkim poborze mocy.
• Seria S: Kompatybilna z szeroką gamą osprzętu modułowego – łatwa integracja z innymi elementami na szynie DIN.
• Szyna DIN 35 mm: Standardowy profil szyny, umożliwiający montaż w rozdzielnicach, szafach sterowniczych i tablicach elektrycznych.

Zgodność z Normami

Złączka spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych oraz ochrony przeciwporażeniowej. Posiada deklarację zgodności CE, co potwierdza jej dopuszczenie do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Złączka szynowa ochronna S4C 2.5 PE SNAP IN seria S znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest szybkie i niezawodne łączenie przewodów ochronnych z szynami DIN.

• Ochrona obwodów sygnalizacyjnych i sterowniczych w rozdzielnicach niskiego napięcia.
• Separacja i uziemienie przewodów fazowych w szafach sterowniczych i tablicach elektrycznych.
• Montaż w systemach automatyki budynkowej i przemysłowej.
• Stosowanie w instalacjach oświetleniowych i gniazd wtykowych o małym poborze mocy.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Złączkę należy zacisnąć na szynie DIN 35 mm, dociskając ją aż do wyraźnego "kliknięcia" charakterystycznego dla systemu "snap-in". Przewód ochronny PE (zielono-żółty) wprowadzić do złączki i dokręcić śrubę zaciskową zgodnie z zalecanym momentem siłowym (sprawdź w dokumentacji producenta). Unikać nadmiernego dokręcania, aby nie uszkodzić mechanizmu zaciskowego.

FAQ

• Czy złączka nadaje się do montażu na szynie DIN o innych wymiarach? Złączka S4C 2.5 PE SNAP IN seria S jest przeznaczona wyłącznie do szyny DIN o szerokości 35 mm – standardowej w większości rozdzielnic i szaf sterowniczych.
• Jakie przewody można podłączać do złączki? Złączka przeznaczona jest do przewodów ochronnych PE o przekroju do 2.5 mm². Dokładne limity podane są w dokumentacji technicznej produktu.
• Czy złączka jest kompatybilna z innymi seriami osprzętu modułowego? Tak – złączka serii S jest projektowana z myślą o kompatybilności z innymi elementami montowanymi na szynie DIN, ułatwiając integrację systemów.
