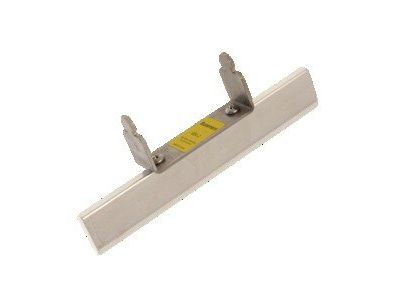

Zwora NH3, 630A SDL-3 | SDL-3 Eaton

Opis i Kluczowe Cechy

Zwora nożowa typu SDL-3 marki Eaton to wysokiej klasy komponent elektro-techniczny zaprojektowany do pracy w systemach niskiego napięcia. Jako element dedykowany do gabarytu NH3, produkt ten charakteryzuje się prądem znamionowym wynoszącym 630 A, co pozwala na stabilne i bezpieczne przewodzenie energii w głównych torach prądowych. Wykorzystanie zwory w miejscu wkładki bezpiecznikowej umożliwia stworzenie stałego połączenia galwanicznego, co jest kluczowe w przypadku torów neutralnych (N). Urządzenie zostało przystosowane do pracy przy napięciu znamionowym AC 690 V, co czyni je uniwersalnym rozwiązaniem w wymagających aplikacjach przemysłowych. Solidna konstrukcja styków nożowych minimalizuje rezystancję przejścia, ograniczając straty mocy oraz nagrzewanie się punktów styku w podstawach bezpiecznikowych.

• Typ urządzenia: Zwora nożowa (przewód neutralny)
• Wielkość mechaniczna: NH3 (rozmiar 3)
• Prąd znamionowy (In): 630 A
• Napięcie znamionowe (Un): AC 690 V
• Producent: Eaton (seria SDL)

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodowymi standardami bezpieczeństwa i jakości. Kluczową normą jest IEC (International Electrotechnical Commission), która definiuje wymagania dla aparatury niskonapięciowej. Dzięki temu zwora SDL-3 gwarantuje pełną kompatybilność z podstawami bezpiecznikowymi różnych producentów, o ile zachowany jest standard wymiarowy NH3. Zgodność z normami zapewnia inżynierom i instalatorom pewność, że element ten wytrzyma obciążenia termiczne i mechaniczne występujące w profesjonalnych rozdzielnicach elektrycznych.

Zastosowanie

Zwora NH3 630A znajduje szerokie zastosowanie w sektorze B2B, szczególnie w energetyce zawodowej oraz przemyśle ciężkim. Jest niezbędnym elementem w:

• Rozdzielnicach głównych niskiego napięcia, gdzie wymagane jest pewne połączenie toru neutralnego.
• Złączach kablowych i szafach sterowniczych o wysokiej mocy.
• Układach pomiarowych i rozliczeniowych jako element mostkujący.
• Systemach zasilania awaryjnego i przełącznikach źródeł zasilania (SZR).

Dzięki wysokiemu prądowi znamionowemu 630 A, zwora idealnie sprawdza się w miejscach, gdzie występują duże obciążenia ciągłe, a priorytetem jest niezawodność połączenia elektrycznego.

Wskazówki Montażowe

Montaż zwory SDL-3 powinien być przeprowadzany przez wykwalifikowany personel z zachowaniem zasad BHP. Przed przystąpieniem do prac należy upewnić się, że obwód jest odłączony od napięcia. Zwora powinna być osadzana w standardowej podstawie bezpiecznikowej wielkości NH3. Do montażu i demontażu zaleca się użycie atestowanego uchwytu izolacyjnego (manewrowego), co chroni operatora przed przypadkowym kontaktem z elementami pod napięciem. Należy zwrócić szczególną uwagę na stan szczęk w podstawie bezpiecznikowej – muszą one zapewniać odpowiedni docisk do noży zwory, aby uniknąć powstawania łuku elektrycznego lub nadmiernego wzrostu temperatury na styku.

FAQ

• Czy zwora SDL-3 posiada funkcję zabezpieczającą? Nie, zwora służy wyłącznie do zapewnienia ciągłości obwodu (najczęściej toru neutralnego) i nie posiada mechanizmu wyzwalającego w przypadku przeciążenia lub zwarcia.
• Czy można stosować tę zworę w podstawach NH2? Nie, zwora SDL-3 jest dedykowana wyłącznie do podstaw o rozmiarze NH3. Dla mniejszych podstaw należy dobrać odpowiedni gabaryt zwory.
• Jakie jest maksymalne napięcie pracy? Urządzenie jest certyfikowane do pracy w sieciach o napięciu przemiennym do 690 V AC.
