Zwora NH1, 250A SDL-1 | SDL-1 Eaton

Alternatywny kod produktu: SDL-1

Opis i Kluczowe Cechy

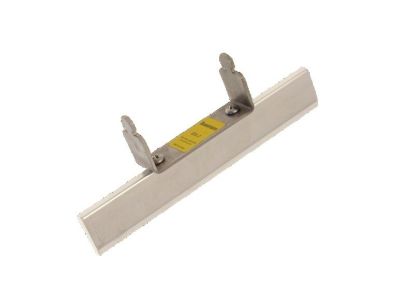

Zwora NH1 SDL-1 to akcesorium przeznaczone do bezpieczników typu NH1, służące jako element przewodu neutralnego w rozdzielnicach niskiego napięcia. Dzięki prądowi znamionowemu 250 A oraz napięciu 690 V AC zapewnia bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków. Kompaktowa konstrukcja ułatwia montaż w standardowych podstawach bezpiecznikowych NH1.

• Prąd znamionowy 250 A: Umożliwia bezpieczne przewodzenie dużych prądów roboczych bez ryzyka przeciążenia i przegrzania.
• Napięcie znamionowe 690 V AC: Gwarantuje niezawodną izolację i bezpieczeństwo w instalacjach przemysłowych o podwyższonym napięciu.
• Typ NH1: Zaprojektowana do współpracy z bezpiecznikami NH1, zapewniając kompatybilność i łatwy montaż w istniejących rozdzielnicach.
• Zastosowanie jako przewód neutralny: Idealna do budowy układów wielofazowych, w których wymagane jest bezpieczne wyprowadzenie punktu neutralnego.

Zgodność z Normami

Produkt spełnia wymagania norm IEC, co potwierdza jego bezpieczeństwo i zgodność z międzynarodowymi standardami dla aparatury niskiego napięcia. Posiada certyfikację CE.

Zastosowanie

Zwora NH1 SDL-1 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych, komercyjnych oraz infrastrukturalnych. Przeznaczona jest do montażu w podstawach bezpieczników NH1 jako element przewodu neutralnego.

• Tworzenie punktu neutralnego w układach trójfazowych z bezpiecznikami NH1.
• Rozbudowa i modernizacja rozdzielnic niskiego napięcia wymagających dodatkowego przewodu neutralnego o dużym przekroju.
• Zastosowanie w systemach dystrybucji energii w zakładach produkcyjnych, magazynach i budynkach użyteczności publicznej.
• Wykorzystanie w instalacjach tymczasowych lub stacjonarnych, gdzie wymagana jest niezawodna zwora neutralna o parametrach 250 A / 690 V.

Wskazówki Montażowe

Montaż zwory NH1 SDL-1 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Element montuje się w podstawie bezpiecznika NH1 zgodnie z instrukcją producenta. Przekrój przewodów doprowadzających należy dobrać do prądu znamionowego 250 A. Połączenia śrubowe dokręcać z momentem obrotowym zalecanym w dokumentacji technicznej.

FAQ

• Czy zwora NH1 SDL-1 jest przeznaczona do pracy w obwodach prądu stałego? Zwora została zaprojektowana do pracy w obwodach prądu przemiennego (AC) o napięciu do 690 V. Nie zaleca się stosowania w obwodach DC bez potwierdzenia przez producenta.
• Z jakimi typami bezpieczników współpracuje to akcesorium? Zwora jest dedykowana do bezpieczników typu NH1 (wielkość 1). Przed montażem należy sprawdzić kompatybilność mechaniczną z podstawą.
• Jaki stopień ochrony zapewnia zwora? Stopień ochrony zależy od obudowy lub rozdzielnicy, w której jest montowana. Sam element nie ma określonego IP – po zamontowaniu w rozdzielnicy uzyskuje ochronę zapewnioną przez obudowę.
