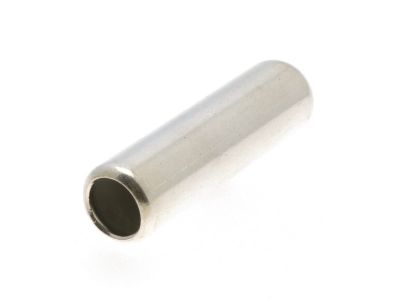

Zwora cylindryczna 32A 10X38mm C10NL | C10NL Eaton

Opis i Kluczowe Cechy

Zwora cylindryczna EATON o oznaczeniu C10NL to profesjonalny komponent elektroinstalacyjny zaprojektowany do pracy w systemach niskiego napięcia. Jako element typu przewód neutralny (neutral link), służy do zapewnienia trwałej ciągłości obwodu w torach neutralnych, montowanych w standardowych oprawach bezpiecznikowych. Produkt charakteryzuje się prądem znamionowym o wartości 32 A, co pozwala na stabilne i bezpieczne przesyłanie energii elektrycznej w wymagających aplikacjach przemysłowych. Wymiary geometryczne wynoszące 10 x 38 mm są ściśle znormalizowane, co gwarantuje pełną kompatybilność z szeroką gamą rozłączników bezpiecznikowych oraz podstaw modułowych dostępnych na rynku. Wykonanie z wysokiej jakości stopów metali o doskonałej przewodności minimalizuje straty mocy oraz ogranicza wydzielanie ciepła wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi wytycznymi normy IEC (International Electrotechnical Commission), co potwierdza jego najwyższą jakość i bezpieczeństwo stosowania w profesjonalnych instalacjach elektrycznych. Spełnienie tych rygorystycznych standardów sprawia, że zwora C10NL jest dopuszczona do użytku w najbardziej wymagających sektorach gospodarki, w tym w energetyce zawodowej oraz automatyce przemysłowej. Zastosowanie certyfikowanych komponentów marki EATON to gwarancja długowieczności instalacji oraz pełnej zgodności z dokumentacją projektową.

Zastosowanie

Zwora cylindryczna C10NL znajduje szerokie zastosowanie w nowoczesnych rozdzielnicach elektrycznych, szafach sterowniczych oraz systemach zasilania maszyn. Jest kluczowym elementem w sytuacjach, gdy projekt instalacji przewiduje wykorzystanie modułowych opraw bezpiecznikowych 10x38 mm do zabezpieczania przewodów fazowych, a jednocześnie wymaga zachowania fizycznej ciągłości przewodu neutralnego w identycznym formacie obudowy. Dzięki temu rozwiązaniu inżynierowie i elektrycy mogą zachować pełną estetykę oraz spójność montażu na szynie DIN, stosując jednolite akcesoria dla wszystkich torów prądowych w danym polu rozdzielczym.

Wskazówki Montażowe

• Przed przystąpieniem do montażu należy bezwzględnie odłączyć zasilanie w obwodzie i upewnić się, że stan beznapięciowy został potwierdzony odpowiednim miernikiem.
• Zworę należy umieścić w gnieździe oprawy bezpiecznikowej dedykowanej dla rozmiaru 10 x 38 mm, zwracając uwagę na prawidłowe osadzenie elementu w zaciskach stykowych.
• Należy zweryfikować, czy prąd roboczy płynący w obwodzie neutralnym nie przekracza dopuszczalnego prądu znamionowego zwory, który wynosi 32 A.
• Po zamontowaniu zwory i zamknięciu oprawy, zaleca się przeprowadzenie pomiaru ciągłości obwodu, aby wykluczyć ewentualne błędy montażowe.
• Regularne przeglądy okresowe powinny obejmować kontrolę stanu powierzchni stykowych zwory pod kątem ewentualnego utlenienia lub śladów przegrzania.

FAQ

• Czy zwora C10NL może zastąpić bezpiecznik topikowy? Nie, zwora cylindryczna jest elementem pełnym i nie posiada właściwości zabezpieczających przed zwarciem lub przeciążeniem. Służy wyłącznie do mostkowania toru neutralnego.
• Czy produkt jest kompatybilny z oprawami innych marek? Tak, zwora jest wykonana w standardzie IEC 10x38 mm, co oznacza, że pasuje do wszystkich opraw bezpiecznikowych o tym samym rozmiarze, niezależnie od producenta.
• Jaki jest maksymalny prąd znamionowy tego modelu? Maksymalny prąd znamionowy dla modelu C10NL wynosi 32 A.
