Zwora cylindryczna 22x58 C22NL | C22NL Eaton

Opis i Kluczowe Cechy

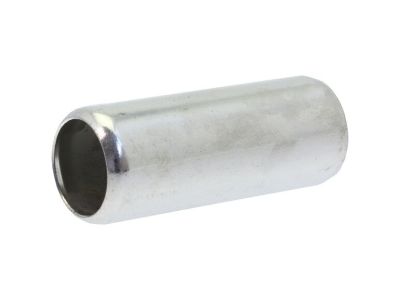

Zwora cylindryczna EATON o oznaczeniu C22NL to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o zapewnieniu ciągłości obwodu w torach neutralnych. Produkt charakteryzuje się wymiarami 22 x 58 mm, co czyni go w pełni kompatybilnym ze standardowymi oprawami bezpiecznikowymi dedykowanymi dla tego rozmiaru wkładek. Wykonana z materiałów o wysokiej przewodności, zwora pozwala na bezpieczne i stabilne przewodzenie prądu o natężeniu znamionowym do 125 A w układach niskiego napięcia.

• Wysoka obciążalność: Prąd znamionowy 125 A umożliwia stosowanie zwory w wymagających aplikacjach przemysłowych i rozdzielnicach głównych.
• Precyzyjne wykonanie: Standaryzowany wymiar 22x58 mm gwarantuje idealne dopasowanie do gniazd bezpiecznikowych, eliminując ryzyko powstawania łuku elektrycznego na stykach.
• Funkcja przewodu neutralnego: Specjalistyczna konstrukcja przeznaczona do mostkowania toru N w rozłącznikach bezpiecznikowych.
• Trwałość: Odporność na utlenianie i stabilność termiczna zapewniają długowieczność eksploatacji w szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wytycznymi międzynarodowej normy IEC (International Electrotechnical Commission). Zgodność z tymi standardami potwierdza, że zwora C22NL spełnia najwyższe wymogi bezpieczeństwa dotyczące osprzętu niskonapięciowego. Wykorzystanie certyfikowanych komponentów EATON w instalacji elektrycznej ułatwia proces odbioru technicznego obiektu oraz gwarantuje pełną kompatybilność z systemami zabezpieczeń innych producentów działających w standardzie IEC.

Zastosowanie

Zwora cylindryczna C22NL znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz elektroenergetyce. Jest niezbędnym elementem w sytuacjach, gdy konieczne jest zachowanie ciągłości toru neutralnego przy jednoczesnym wykorzystaniu rozłączników bezpiecznikowych 22x58 mm. Główne obszary użycia to:

• Rozdzielnice niskiego napięcia w zakładach produkcyjnych.
• Układy sterowania silnikami, gdzie wymagane jest pewne połączenie potencjału N.
• Zabezpieczenia instalacji fotowoltaicznych i magazynów energii.
• Infrastruktura budynkowa o dużym zapotrzebowaniu na moc.

Wskazówki Montażowe

Montaż zwory C22NL powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed instalacją należy upewnić się, że obwód jest odłączony od napięcia. Zworę należy umieścić w dedykowanej oprawie bezpiecznikowej o rozmiarze 22x58 mm, zwracając uwagę na prawidłowe osadzenie w zaciskach stykowych. Należy regularnie kontrolować stan styków oraz siłę docisku w oprawie, aby uniknąć wzrostu rezystancji przejścia, co przy prądzie 125 A mogłoby prowadzić do nadmiernego nagrzewania się elementu. Produkt nie wymaga specjalistycznej konserwacji, jednak zaleca się okresowe przeglądy termowizyjne rozdzielnicy.

FAQ

• Czy zwora C22NL posiada właściwości bezpiecznikowe? Nie, zwora cylindryczna jest elementem pełnym (zwierającym), który nie przerywa obwodu przy przeciążeniu. Służy wyłącznie do zapewnienia ciągłości prądowej, najczęściej w torze neutralnym.
• Czy mogę użyć tej zwory w oprawie o innym rozmiarze? Nie, produkt jest ściśle dopasowany do standardu 22 x 58 mm. Użycie w mniejszych lub większych oprawach jest niemożliwe i niebezpieczne.
• Jaki jest maksymalny prąd pracy dla tego modelu? Maksymalny prąd znamionowy wynosi 125 A, co pozwala na bezpieczną pracę w obwodach o dużym obciążeniu.
