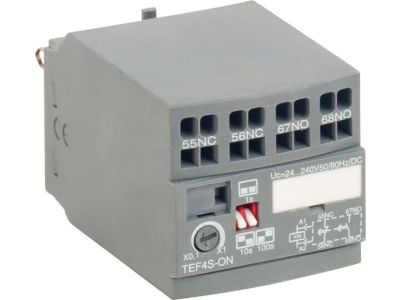

Zwłoka czasowa czołowa do AF09…AF96, 24-240V AC/DC, ON-delay, 1NO+1NC, TEF4S-ON, zaciski sprężynowe | 1SBN020113R1000 ABB

Alternatywny kod produktu: 1SBN020113R1000

Opis i Kluczowe Cechy

Zwłoka czasowa czołowa TEF4S-ON (symbol 1SBN020113R1000) to elektroniczny przekaźnik czasowy z funkcją opóźnienia załączania (ON-delay) przeznaczony do montażu czołowego na stycznikach serii AF09…AF96 oraz przekaźnikach stycznikowych NF/NF. Zasilany napięciem 24-240V AC/DC, z wbudowanym warystorem przeciwprzepięciowym, chroniącym cewkę stycznika. Kompaktowa konstrukcja z mechanicznym wskaźnikiem stanu pracy ułatwia monitorowanie pracy układu.

• Funkcja ON-delay do 100s: Regulowane opóźnienie załączania w 3 zakresach czasowych – precyzyjne sterowanie czasem reakcji układu.
• Zaciski sprężynowe: Szybki i pewny montaż bez konieczności używania narzędzi, minimalizujący ryzyko poluzowania połączenia.
• Napięcie zasilania 24-240V AC/DC: Szeroki zakres zasilania – kompatybilny z większością systemów sterowania i styczników.
• Wbudowany warystor przeciwprzepięciowy: Ochrona cewki stycznika przed przepięciami, zwiększająca trwałość układu.
• Mechaniczny wskaźnik stanu pracy: Natychmiastowa wizualna identyfikacja stanu pracy (załączony/rozłączony) bez konieczności użycia dodatkowych narzędzi pomiarowych.

Zgodność z Normami

Przekaźnik czasowy TEF4S-ON spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Został zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach zgodnych z normami IEC 60947-5-1.

Zastosowanie

Zwłoka czasowa czołowa TEF4S-ON znajduje zastosowanie w układach sterowania, gdzie wymagane jest opóźnienie załączania obwodów lub urządzeń.

• Sterowanie czasowe styczników i przekaźników w układach automatyki przemysłowej.
• Opóźnienie załączania silników, pomp lub wentylatorów w celu zapewnienia płynnego rozruchu układu.
• Czasowe blokowanie startu maszyn w sekwencjach produkcyjnych.
• Zastosowanie w systemach oświetleniowych do opóźnionego załączania oświetlenia awaryjnego lub sygnalizacyjnego.

Wskazówki Montażowe

Montaż zwłoki czasowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie montuje się czołowo na styczniku AF09…AF96 lub przekaźniku NF, blokując je mechanicznie. Zasilanie należy podłączyć do zacisków A1-A2, a obwód sterowany do zacisków 1NO+1NC. Przed uruchomieniem sprawdzić poprawność podłączeń i zakresy nastaw czasu. W przypadku pracy w środowiskach o podwyższonej wilgotności lub zapyleniu, należy zapewnić odpowiednią ochronę obudowy.

FAQ

• Jakie funkcje czasowe oferuje TEF4S-ON? Urządzenie realizuje funkcję opóźnienia załączania (ON-delay) z regulacją do 100 sekund w 3 zakresach czasowych. Pozwala to na precyzyjne dostosowanie czasu opóźnienia do wymagań aplikacji.
• Czy TEF4S-ON wymaga dodatkowego zasilania? Nie – zasilanie odbywa się równolegle z cewką stycznika poprzez zaciski A1-A2, co eliminuje konieczność stosowania osobnego źródła napięcia.
• Jakie styczniki są kompatybilne z TEF4S-ON? Przekaźnik jest dedykowany do styczników serii AF (AF09…AF96) oraz przekaźników stycznikowych NF/NF, wyposażonych w odpowiednie zaciski montażowe.
