Zwłoka czasowa czołowa do A9…A75, 24-240V AC/DC, ON-delay, 1NO+1NC, TEF5-ON, zaciski śrubowe | 1SBN020312R1000 ABB

Alternatywny kod produktu: 1SBN020312R1000

Opis i Kluczowe Cechy

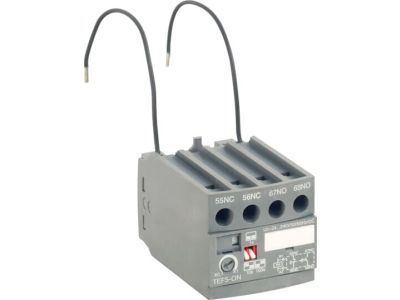

Zwłoka czasowa czołowa TEF5-ON (symbol 1SBN020312R1000) to elektroniczny timer montowany czołowo na stycznikach serii A9…A75, przeznaczony do realizacji funkcji opóźnienia czasowego ON-delay. Zasilanie 24-240V AC/DC zapewnia uniwersalność zastosowania w różnych systemach sterowania. Wbudowany warystor chroni przed przepięciami, eliminując konieczność stosowania dodatkowych elementów ochronnych.

• Funkcja ON-delay: Zapewnia opóźnione załączenie obwodu w odpowiedzi na sygnał sterujący – idealne do sekwencyjnego uruchamiania urządzeń lub opóźnień rozruchowych.
• Zakres napięć 24-240V AC/DC: Uniwersalne zasilanie eliminujące potrzebę stosowania dodatkowych przetwornic lub zasilaczy.
• 1 zestyk NO + 1 zestyk NC: Elastyczne sterowanie – jeden zestyk do załączenia, drugi do sygnalizacji lub blokady.
• Wbudowany warystor: Ochrona przeciwprzepięciowa zintegrowana w urządzeniu – redukuje ryzyko uszkodzenia cewki stycznika i innych elementów układu.
• Zaciski śrubowe: Trwały i niezawodny sposób podłączenia przewodów – kompatybilny z większością standardowych kabli.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznakowanie CE oraz deklarację zgodności z dyrektywami UE.

Zastosowanie

Zwłoka czasowa czołowa TEF5-ON znajduje zastosowanie w układach sterowania, gdzie wymagane jest opóźnione załączenie lub wyłączenie obwodów elektrycznych.

• Sekwencyjne uruchamianie zespołów maszyn – zapobiega gwałtownym skokom obciążenia.
• Opóźnienie załączenia silników lub pomp po podaniu sygnału sterującego.
• Czasowe blokady w układach bezpieczeństwa – opóźnione zwolnienie blokady po spełnieniu warunków.
• Automatyka budynkowa – sterowanie oświetleniem, wentylacją lub ogrzewaniem z odpowiednim opóźnieniem.

Wskazówki Montażowe

Montaż zwłoki czasowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Timer montowany jest czołowo na styczniku A9…A75, a przewody podłącza się do zacisków śrubowych zgodnie z oznaczeniami na schemacie. Upewnij się, że zakres napięcia zasilającego 24-240V AC/DC jest zgodny z parametrami instalacji. Po montażu sprawdź działanie urządzenia w trybie testowym, regulując opóźnienie czasowe za pomocą przełącznika obrotowego.

FAQ

• Jaką funkcję realizuje timer TEF5-ON? Urządzenie realizuje funkcję opóźnienia załączenia (ON-delay) – obwód sterowany jest aktywowany z opóźnieniem względem sygnału wejściowego.
• Czy timer wymaga dodatkowego zasilania? Nie – timer zasilany jest bezpośrednio z napięcia sterującego stycznika (zaciski A1-A2), dzięki czemu eliminuje się potrzebę stosowania dodatkowego zasilacza.
• Jakie zakresy opóźnienia czasowego są dostępne? Timer oferuje trzy zakresy opóźnienia, które można regulować przełącznikiem, z maksymalnym opóźnieniem do 100 sekund. Dokładne wartości dostępne są w dokumentacji produktu.
