Zwłoka czasowa czołowa do A9…A75, 24-240V AC/DC, OFF-delay, 1NO+1NC, TEF5-OFF, zaciski śrubowe | 1SBN020314R1000 ABB

Alternatywny kod produktu: 1SBN020314R1000

Opis i Kluczowe Cechy

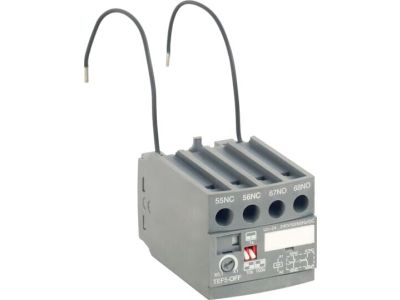

Zwłoka czasowa TEF5-OFF (symbol 1SBN020314R1000) to elektroniczny zegar czołowy montowany bezpośrednio na stycznikach serii A9…A75, AX lub przekaźnikach stycznikowych NX. Zapewnia kompaktowe rozwiązanie do sterowania opóźnionym wyłączeniem obwodów – idealne do oszczędności miejsca w szafach sterowniczych. Wbudowany warystor chroni cewkę stycznika przed przepięciami, a mechaniczny wskaźnik stanu sygnalizuje aktywację funkcji opóźnienia. Zasilanie 24-240V AC/DC z bezpośredniego okablowania do zacisków A1-A2.

• Funkcja OFF-delay do 100 s: Możliwość regulacji opóźnienia wyłączenia w 3 zakresach czasowych, niezależnie od systemu sterowania – elastyczność w dostosowaniu do konkretnych potrzeb instalacji.
• Zasilanie 24-240V AC/DC: Uniwersalny zakres napięć zasilających eliminuje konieczność stosowania dodatkowych przetwornic lub zasilaczy.
• Wbudowany warystor: Ochrona przeciwprzepięciowa cewki stycznika bezpośrednio w module – redukuje ryzyko uszkodzeń spowodowanych zakłóceniami sieciowymi.
• 1NO+1NC styki przełączne: Elastyczne sterowanie obwodami z jednoczesnym sygnalizowaniem stanu pracy urządzenia.
• Mechaniczny wskaźnik stanu: Widoczna sygnalizacja aktywacji funkcji opóźnienia – ułatwia diagnostykę i monitorowanie pracy układu.

Zgodność z Normami

Zegar elektroniczny TEF5-OFF spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Urządzenie zostało zaprojektowane zgodnie z normami bezpieczeństwa dla aparatury modułowej i systemów sterowania niskonapięciowego.

Zastosowanie

Zwłoka czasowa TEF5-OFF znajduje zastosowanie w układach sterowania, gdzie wymagane jest opóźnione wyłączenie obwodów lub maszyn – od prostych instalacji po rozbudowane systemy przemysłowe.

• Sterowanie oświetleniem schodowym z opóźnionym wyłączeniem.
• Ochrona pomp i wentylatorów przed częstymi załączeniami – wydłużenie żywotności urządzeń.
• Zastosowanie w układach alarmowych z opóźnieniem sygnalizacji.
• Automatyka przemysłowa – sterowanie procesami technologicznymi wymagającymi opóźnienia czasowego.

Wskazówki Montażowe

Montaż zwłoki czasowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się czołowo na styczniku UA16 lub odpowiednim module bazowym (np. AX, NX). Zaciski śrubowe A1-A2 należy podłączyć zgodnie z napięciem sterującym układu. Upewnij się, że zakres napięcia zasilającego (24-240V AC/DC) jest zgodny z parametrami instalacji. Po montażu sprawdź działanie wskaźnika stanu i zakresu opóźnienia. Unikaj stosowania w środowiskach o wysokiej wilgotności lub zapyleniu.

FAQ

• Czy timer TEF5-OFF wymaga dodatkowego zasilania sterującego? Nie – urządzenie zasilane jest bezpośrednio z układu sterowania stycznika poprzez zaciski A1-A2.
• Jakie są dostępne zakresy opóźnienia czasowego? Funkcja OFF-delay oferuje 3 zakresy czasowe z regulacją do 100 sekund. Dokładną skalę ustawia się przełącznikiem obrotowym.
• Czy urządzenie nadaje się do montażu w szafach zewnętrznych? Nie – timer przeznaczony jest do suchych i czystych środowisk wewnętrznych. W przypadku zastosowań zewnętrznych należy zapewnić odpowiednią ochronę IP.
