Zwieracz nożowy nieizolowany NH1 250A styki srebrzone | LNH1TMM Hager

Opis i Kluczowe Cechy

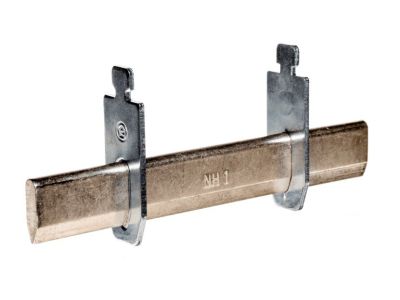

Zwieracz nożowy nieizolowany NH1 o prądzie znamionowym 250A – przeznaczony do stosowania w podstawach bezpieczników instalacyjnych NH. Model LNH1TMM wyposażono w styki srebrzone, które zapewniają niską rezystancję przejścia i stabilną pracę w obwodach o dużym obciążeniu. Dzięki rozmiarowi NH1 pasuje do standardowych gniazd bezpiecznikowych i rozłączników nożowych.

• Prąd znamionowy 250 A: umożliwia bezpieczne przewodzenie wysokich prądów roboczych bez ryzyka przegrzania styków, odpowiedni do obwodów głównych i zasilania rozdzielnic.
• Styki srebrzone: gwarantują niską rezystancję przejścia i minimalne nagrzewanie podczas przepływu prądu, co poprawia trwałość i niezawodność połączenia.
• Wielkość NH1: kompatybilny z podstawami bezpieczników NH1 powszechnie stosowanymi w instalacjach przemysłowych i komercyjnych – łatwy montaż i wymiana.
• Wersja nieizolowana: przeznaczona do montażu w rozłącznikach i podstawach z izolacją obudowy – zapewnia niski koszt przy zachowaniu parametrów elektrycznych.
• Trwała konstrukcja nożowa: wykonana z materiałów przewodzących dostosowanych do wielokrotnego wkładania i wyjmowania, odporna na obciążenia mechaniczne.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich dla aparatury bezpiecznikowej typu NH. Posiada oznaczenie CE oraz spełnia standardy DIN w zakresie wymiarów i charakterystyk prądowych.

Zastosowanie

Zwieracz nożowy LNH1TMM stosuje się w rozdzielnicach głównych, szafach sterowniczych oraz instalacjach przemysłowych jako element przewodzący w obwodach bezpiecznikowych NH1.

• Jako wkładka przewodząca w podstawach bezpieczników NH1 do zabezpieczania obwodów głównych przed zwarciem i przeciążeniem.
• W układach rozłączników nożowych i odłączników izolacyjnych do przerywania obwodu w stanie bezprądowym.
• W instalacjach rozdziału energii w budynkach przemysłowych i komercyjnych, gdzie wymagany jest prąd do 250 A.
• Jako element zapasowy lub zamiennik w istniejących zestawach bezpiecznikowych NH1.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Zwieracz należy włożyć w odpowiednie gniazdo podstawy NH1, zwracając uwagę na prawidłowe ułożenie noży i pewne osadzenie. Dokręcić śruby mocujące (jeśli występują) momentem zgodnym z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 250 A. Nie stosować w obwodach pod napięciem.

FAQ

• Czy zwieracz LNH1TMM jest izolowany? Nie, jest to wersja nieizolowana – przeznaczona do montażu w podstawach izolowanych lub rozłącznikach z obudową izolacyjną. Nie wolno go używać jako elementu ręcznego.
• Do jakich podstaw pasuje ten model? Do standardowych podstaw bezpieczników nożowych wielkości NH1, zgodnych z normą DIN.
• Jaki jest maksymalny prąd ciągły? Prąd znamionowy wynosi 250 A (przy odpowiednim przekroju przewodów i warunkach chłodzenia). Nie należy przekraczać tej wartości.
