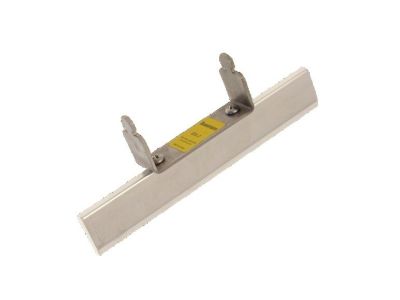

Zwieracz nożowy nieizolowany NH00 160 styki srebrzone, zwora NH000/00 160A | SDL-00 Eaton

Opis i Kluczowe Cechy

Zwieracz nożowy nieizolowany EATON SDL-00 to profesjonalny komponent elektro-techniczny zaprojektowany do pracy w wymagających systemach rozdziału energii. Jako element typu zwora, produkt ten umożliwia stworzenie stałego połączenia galwanicznego w gniazdach bezpiecznikowych rozmiaru NH00 oraz NH000. Prąd znamionowy o wartości 160A pozwala na bezpieczne i stabilne przewodzenie energii w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania styków.

• Wysoka przewodność: Zastosowanie styków srebrzonych znacząco redukuje rezystancję przejścia, co przekłada się na mniejsze straty mocy oraz dłuższą żywotność aparatury współpracującej.
• Uniwersalność rozmiaru: Konstrukcja zwory SDL-00 jest kompatybilna ze standardami NH00 oraz NH000, co czyni ją wszechstronnym rozwiązaniem w prefabrykacji rozdzielnic.
• Parametry napięciowe: Urządzenie jest przystosowane do pracy w sieciach o napięciu znamionowym AC 690V, co spełnia wymogi większości instalacji przemysłowych.
• Solidna konstrukcja: Brak izolacji (wersja nieizolowana) pozwala na lepsze odprowadzanie ciepła bezpośrednio do otoczenia wewnątrz obudowy rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi IEC (International Electrotechnical Commission). Zgodność z tymi standardami gwarantuje pełne bezpieczeństwo użytkowania, powtarzalność parametrów technicznych oraz kompatybilność mechaniczną z podstawami bezpiecznikowymi i rozłącznikami innych renomowanych producentów. Wykorzystanie materiałów najwyższej jakości przez firmę EATON zapewnia odporność na starzenie termiczne oraz stabilność mechaniczną styków nożowych.

Zastosowanie

Zwieracz nożowy SDL-00 znajduje szerokie zastosowanie w branży elektroenergetycznej i automatyce przemysłowej. Jest on niezbędnym elementem w sytuacjach, gdy zachodzi potrzeba:

• Realizacji toru neutralnego (N) w rozłącznikach bezpiecznikowych wielobiegunowych.
• Bocznikowania obwodów podczas prac serwisowych lub pomiarowych w rozdzielnicach niskiego napięcia.
• Tworzenia stałych połączeń w miejscach przewidzianych pod bezpieczniki topikowe, gdzie charakterystyka odbiornika nie wymaga zabezpieczenia w danym punkcie.
• Zastosowania w złączach kablowych oraz szafach sterowniczych o dużym zagęszczeniu aparatury.

Wskazówki Montażowe

Montaż zwieracza nożowego powinien być przeprowadzany przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Ze względu na brak izolacji korpusu, zaleca się używanie atestowanego chwytaka bezpiecznikowego (manewrowego) z rękawem ochronnym, aby zapewnić pewne osadzenie elementu w szczękach podstawy. Przed montażem należy upewnić się, że styki podstawy są czyste i wolne od tlenków. Srebrzone styki zwieracza SDL-00 nie wymagają dodatkowego smarowania, jednakże należy dbać o odpowiedni docisk mechaniczny w gnieździe, aby uniknąć powstawania łuku elektrycznego przy dużych obciążeniach prądowych.

FAQ

1. Czy zwieracz SDL-00 może zastąpić bezpiecznik topikowy? Tak, pod względem mechanicznym pasuje do gniazd NH00, jednak należy pamiętać, że zwieracz nie posiada właściwości ochronnych – nie przerwie obwodu w przypadku zwarcia lub przeciążenia.

2. Dlaczego styki są srebrzone? Srebrzenie zapewnia najniższą możliwą rezystancję styku oraz chroni miedź przed utlenianiem, co jest kluczowe dla zachowania niskiej temperatury pracy przy prądzie 160A.

3. Czy produkt pasuje do rozłączników listwowych? Tak, o ile rozłącznik jest przystosowany do rozmiaru NH00 lub NH000 i dopuszcza stosowanie zwór nożowych.
