Zwieracz gwintowy zespolony, il. poł. 4, dla złączek: ZSG 1-16.0N | 18621148 Simet

Opis i Kluczowe Cechy

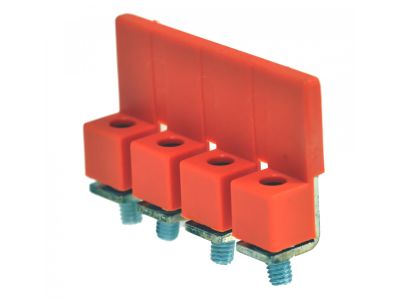

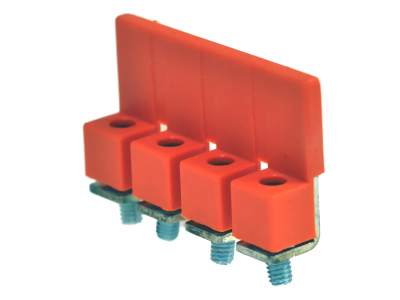

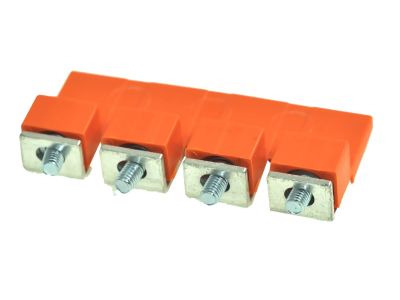

Zwieracz gwintowy zespolony o symbolu 18621148 to dedykowane akcesorium do złączek serii ZSG 1-16.0N. Dzięki czterem torom połączeniowym umożliwia wygodne tworzenie rozgałęzień lub mostkowanie przewodów w instalacjach elektrycznych. Przeznaczony do przewodów o przekroju od 1 mm² do 16 mm², co sprawdza się zarówno w obwodach sygnałowych, jak i zasilających. Gwintowane połączenie zapewnia pewny i powtarzalny styk mechaniczny bez użycia narzędzi specjalistycznych.

• 4 tory połączeniowe: umożliwiają elastyczne łączenie kilku przewodów w jednym punkcie – oszczędność miejsca w rozdzielnicy i redukcja liczby zacisków.
• Zakres przewodów 1–16 mm²: wszechstronność zastosowania – od cienkich żył sterowniczych po grube kable zasilające.
• Gwintowane zaciski: wysoka siła docisku i niska rezystancja przejścia, co przekłada się na trwałość połączenia w czasie.
• Zgodność ze złączkami ZSG 1-16.0N: systemowe rozwiązanie zapewniające kompatybilność mechaniczną i elektryczną bez modyfikacji.
• Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w zatłoczonych rozdzielnicach modułowych.

Zgodność z Normami

Produkt przeznaczony jest do stosowania w instalacjach elektrycznych spełniających wymagania norm europejskich (oznakowanie CE). Konstrukcja i materiały gwarantują bezpieczną pracę w typowych warunkach środowiskowych wewnątrz rozdzielnic. Dokładne dane dotyczące norm dla konkretnych złączek znajdują się w karcie katalogowej serii ZSG.

Zastosowanie

Zwieracz gwintowy znajduje zastosowanie wszędzie tam, gdzie potrzebne jest trwałe i łatwe łączenie przewodów w rozdzielnicach oraz puszkach przyłączeniowych. Dzięki czterem torom sprawdza się doskonale przy tworzeniu rozgałęzień obwodów.

• Tworzenie rozgałęzień (punktów rozdziału) dla obwodów oświetleniowych, gniazd wtykowych i instalacji przemysłowych.
• Mostkowanie styków szyn zbiorczych lub zacisków aparatów modułowych (np. wyłączników, styczników).
• Łączenie przewodów ochronnych (PE) lub neutralnych (N) w szafach sterowniczych – bezpieczna pętla uziemiająca.
• Rozbudowa instalacji w automatyce budynkowej – szybkie łączenie przewodów czujników i siłowników.

Wskazówki Montażowe

Montaż zwieracza powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zwieracz wkręca się ręcznie w gniazdo złączki ZSG 1-16.0N, a następnie dokręca zalecanym momentem obrotowym zgodnym z dokumentacją producenta (typowy moment: 0,4–0,6 Nm). Przekrój przewodów należy dobrać do parametrów obwodu i zakresu złączki (1–16 mm²). Po zaciśnięciu przewodu w złączce zaleca się kontrolę siły docisku przez pociągnięcie żyły. W przypadku montażu w rozdzielnicy należy zachować odstępy izolacyjne między biegunami.

FAQ

• Z jakimi złączkami współpracuje ten zwieracz? Jest dedykowany do złączek serii ZSG o oznaczeniu 1-16.0N. Stosowanie z innymi modelami może skutkować brakiem stabilności mechanicznej lub niewłaściwym stykiem.
• Jaki zakres przekroju przewodów obsługuje? Zwieracz został zaprojektowany do przewodów o przekroju od 1 mm² do 16 mm² (pojedyncza żyła lub linka z końcówką).
• Czy można łączyć przewody o różnych przekrojach? Tak – każdy z czterech torów może być wykorzystany dla innego przekroju w podanym zakresie. Należy jednak zwrócić uwagę na dobranie odpowiednich końcówek.
