Zwieracz gwintowy zespolony 10-połączeń ZZ10-4.0, pomarańczowy | 18321108 Simet

Opis i Kluczowe Cechy

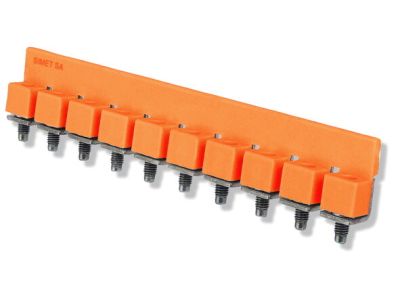

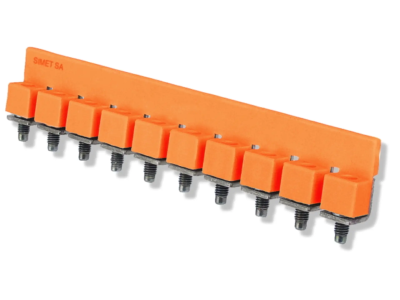

Zwieracz gwintowy zespolony ZZ10-4.0 marki SIMET to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i trwałym mostkowaniu torów prądowych w rozdzielnicach elektrycznych. Produkt umożliwia wykonanie do 10 połączeń równoległych, co znacząco przyspiesza prace montażowe i optymalizuje przestrzeń na szynie DIN. Dzięki prądowi znamionowemu o wartości 32 A oraz napięciu znamionowemu izolacji wynoszącemu 800 V, zwieracz gwarantuje pełne bezpieczeństwo pracy nawet w wymagających instalacjach przemysłowych. Pomarańczowy kolor izolacji pełni funkcję ostrzegawczą i ułatwia szybką identyfikację mostkowanych sekcji wewnątrz szafy sterowniczej.

• Wysoka obciążalność: Prąd znamionowy 32 A pozwala na stosowanie zwieracza w obwodach o dużym natężeniu.
• Bezpieczeństwo izolacji: Napięcie znamionowe 800 V zapewnia odporność na przebicia w standardowych i zaawansowanych systemach zasilania.
• Zespolona konstrukcja: 10-połączeniowa budowa eliminuje konieczność stosowania pojedynczych mostków, co redukuje czas prefabrykacji.
• Kompatybilność: Produkt dedykowany do współpracy ze złączkami serii ZSG 1-4.0N, co gwarantuje idealne dopasowanie mechaniczne i elektryczne.

Zgodność z Normami

Zwieracz ZZ10-4.0 został wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do złączek szynowych. Spełnia wymagania w zakresie bezpieczeństwa elektrycznego oraz wytrzymałości materiałowej, co jest kluczowe przy certyfikacji całych rozdzielnic niskiego napięcia. Zastosowane materiały przewodzące charakteryzują się niską rezystancją przejścia, co minimalizuje straty energii i nagrzewanie się punktów styku.

Zastosowanie

Produkt znajduje szerokie zastosowanie w automatyce przemysłowej, energetyce oraz budownictwie komercyjnym. Jest niezastąpiony wszędzie tam, gdzie zachodzi potrzeba wspólnego zasilania grupy odbiorników lub tworzenia wspólnych punktów potencjałowych (np. szyn N lub PE w specyficznych konfiguracjach). Idealnie sprawdza się w szafach sterowniczych, gdzie precyzja i przejrzystość połączeń decydują o niezawodności całego systemu.

Wskazówki Montażowe

Montaż zwieracza ZZ10-4.0 odbywa się poprzez wkręcenie śrub mocujących w odpowiednie gniazda złączek ZSG 1-4.0N. Aby zapewnić długotrwałą i bezawaryjną pracę, należy zwrócić uwagę na odpowiedni moment dokręcania śrub, co zapobiega luzowaniu się połączeń pod wpływem drgań. Przed montażem należy upewnić się, że liczba sekcji zwieracza odpowiada liczbie mostkowanych złączek – w razie potrzeby zwieracz można dociąć do wymaganej długości, zachowując przy tym odpowiednie odstępy izolacyjne.

FAQ

• Czy zwieracz ZZ10-4.0 można skracać? Tak, konstrukcja zwieracza pozwala na jego docięcie w celu uzyskania mniejszej liczby połączeń, zależnie od aktualnych potrzeb instalacji.
• Z jakimi złączkami współpracuje ten model? Zwieracz jest w pełni kompatybilny ze złączkami gwintowymi SIMET z serii ZSG 1-4.0N.
• Jaki jest cel stosowania pomarańczowej izolacji? Kolor pomarańczowy zwiększa widoczność elementu pod napięciem lub mostkowanego, co podnosi standardy bezpieczeństwa podczas prac serwisowych.
