Zwieracz 10-torowy Q 10 SAK16 | 0457800000 Weidmuller

Opis i Kluczowe Cechy

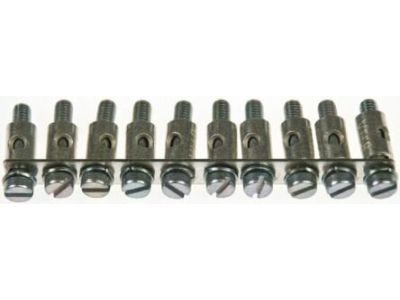

Zwieracz 10-torowy Q 10 SAK16 (symbol 0457800000) to łącznik poprzeczny przeznaczony do nakładki mostka poprzecznego w listwach zaciskowych serii SAK16. Dzięki konstrukcji o 10 biegunach umożliwia równoczesne zwieranie dziesięciu torów, co przyspiesza montaż i redukuje liczbę pojedynczych mostków w rozdzielnicach oraz szafach sterowniczych.

• Liczba biegunów: 10: pozwala na połączenie dziesięciu obwodów w jednym elemencie, zmniejszając zajmowaną przestrzeń i liczbę połączeń.
• Przeznaczenie do listew SAK16: gwarantuje kompatybilność mechaniczną i niezawodne stykanie w dedykowanej serii zacisków.
• Konstrukcja jako nakładka mostka poprzecznego: umożliwia szybki montaż bez użycia narzędzi – wystarczy nałożyć na listwę zaciskową.
• Solidne wykonanie: materiał i geometria zapewniają trwałość wielokrotnego użytku podczas modernizacji instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja są zgodne ze standardami DIN dla aparatury łączeniowej w rozdzielnicach niskiego napięcia.

Zastosowanie

Zwieracz 10-torowy Q 10 SAK16 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i uporządkowane łączenie potencjałów w listwach zaciskowych. Sprawdza się w szafach sterowniczych, rozdzielnicach głównych i podrozdzielniach.

• Tworzenie wspólnych szyn N, PE lub faz w rozdzielnicach elektrycznych.
• Łączenie torów w układach sterowania i automatyki przemysłowej.
• Realizacja połączeń w systemach automatyki budynkowej (BMS).
• Modernizacja istniejących instalacji – szybka wymiana pojedynczych mostków na jeden 10-torowy.

Wskazówki Montażowe

Montaż zwieracza może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Listwa zaciskowa powinna być zamontowana na szynie DIN TH35 (standardowa szerokość). Nakładkę mostka poprzecznego umieszcza się bezpośrednio na listwie SAK16, dociskając do oporu. Przekrój przewodów oraz parametry obciążenia muszą być dobrane zgodnie z dokumentacją techniczną producenta listwy. Nie wymaga stosowania momentu dokręcania – montaż jest bezśrubowy.

FAQ

• Czy zwieracz Q 10 SAK16 jest kompatybilny z listwami innych serii? Przeznaczony jest wyłącznie do listew zaciskowych serii SAK16. Użycie z innymi typami może skutkować nieprawidłowym stykiem.
• Ile torów można połączyć za pomocą jednego zwieracza? Jednostka pozwala na zwieranie 10 torów. W przypadku potrzeby połączenia większej liczby torów należy zastosować kilka sztuk.
• Jak zamontować zwieracz bez uszkodzenia? Należy nałożyć go na listwę zaciskową od góry, równomiernie dociskając. Montaż prowadzić przy odłączonym napięciu i suchych dłoniach. Nie używać nadmiernej siły – element powinien wskoczyć na swoje miejsce.
