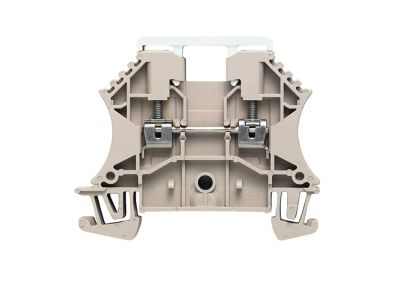

Złączki termoelementowe WDU 2.5/TC TYP K | 1024100000 Weidmuller

Opis i Kluczowe Cechy

Złączka termoelementowa z oznaczeniem WDU 2.5/TC dedykowana do termopar typu K (NiCr-NiAl) stanowi niezawodny element systemu pomiaru temperatury w automatyce przemysłowej. Dzięki przekrojowi przewodów do 2,5 mm² umożliwia bezpieczne i precyzyjne połączenie kompensacyjne, co przekłada się na dokładność odczytu temperatury. Kompaktowa obudowa ułatwia montaż na szynie TH35 w szafie sterowniczej.

• Przeznaczenie: do termoelementów typu K (NiCr-NiAl) – zachowanie charakterystyki termoelektrycznej i minimalizacja błędów pomiarowych.
• Przekrój przewodów: do 2,5 mm² – umożliwia podłączenie standardowych przewodów termoparowych bez ryzyka poluzowania połączenia.
• Montaż na szynie TH35: szybka instalacja w rozdzielnicach i puszkach aparatowych zgodnie z praktyką branżową.
• Konstrukcja styku: materiał dobrany do pracy z termoparą typu K – kompensacja wpływu temperatury otoczenia na dokładność sygnału.
• Oznaczenie typu: czytelne oznakowanie WDU 2.5/TC ułatwiające identyfikację w dokumentacji technicznej.

Zgodność z Normami

Złączka termoelementowa spełnia wymagania norm europejskich dla aparatury łączeniowej i posiada certyfikat CE. Przeznaczona do stosowania w instalacjach elektrycznych zgodnie z obowiązującymi przepisami.

Zastosowanie

Złączka WDU 2.5/TC TYP K znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne podłączenie termopar w układach pomiaru temperatury.

• Podłączanie przewodów kompensacyjnych termopar typu K w szafach sterowniczych.
• Integracja czujników temperatury z systemami automatyki budynkowej i przemysłowej (PLC, regulatory).
• Wielopunktowe połączenia w rozdzielnicach pomiarowych pieców, kotłów i instalacji grzewczych.
• Łączenie sygnałów termoelektrycznych w laboratoriach i liniach produkcyjnych wymagających stabilnych odczytów.

Wskazówki Montażowe

Montaż złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Złączkę należy mocować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przyłączanych przewodów musi być dobrany do obciążenia prądowego obwodu. Przed rozpoczęciem prac upewnij się, że wszystkie elementy są odłączone od źródła zasilania. Moment dokręcania śrub zaciskowych stosuj zgodnie z danymi podanymi w dokumentacji technicznej.

FAQ

• Czy złączka nadaje się do innych typów termopar (np. J, T)? Nie, jest dedykowana wyłącznie do termopar typu K (NiCr-NiAl). Użycie z innym typem może spowodować błędy pomiaru spowodowane różnicami w charakterystyce termoelektrycznej.
• Jaki jest stopień ochrony IP? Dla złączek montowanych na szynie TH35 w rozdzielnicach typowy stopień ochrony to IP20, jednak szczegółowe dane dotyczące konkretnego egzemplarza należy zweryfikować w karcie katalogowej producenta.
• Czy wymaga specjalnego narzędzia do montażu? Do podłączenia przewodów wystarczy standardowy śrubokręt płaski (lub krzyżakowy) o odpowiednim rozmiarze. Nie są wymagane specjalne klucze ani końcówki.
