Złączki NSY, zacisk sprężynowy, uziemienie ochronne, 4 punktowy | NSYTRR24PE Schneider Electric

Opis i Kluczowe Cechy

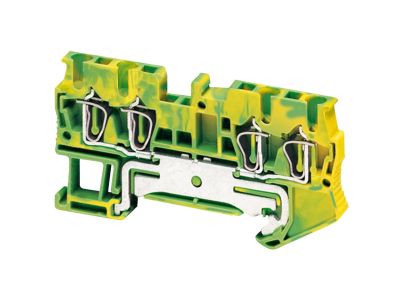

Złączka NSYTRR24PE to zacisk sprężynowy przeznaczony do uziemienia ochronnego, wyposażony w 4 punkty połączeniowe. Dzięki technologii sprężynowej umożliwia szybkie i pewne łączenie przewodów ochronnych bez użycia narzędzi, co skraca czas instalacji i zwiększa bezpieczeństwo całej rozdzielnicy. Kompaktowa konstrukcja ułatwia prowadzenie okablowania w szafach sterowniczych.

• Zacisk sprężynowy: szybki montaż bez użycia narzędzi – oszczędność czasu podczas instalacji i serwisu.
• Uziemienie ochronne PE: dedykowane połączenie przewodów ochronnych, zapewniające bezpieczeństwo przeciwporażeniowe.
• 4 punkty połączeniowe: możliwość podłączenia do czterech przewodów w jednym zacisku, co upraszcza prowadzenie instalacji.
• Konstrukcja bezobsługowa: trwałe połączenie bez konieczności dokręcania – niezawodność przez cały okres eksploatacji.
• Przeznaczenie do rozdzielnic: idealna do stosowania w szafach sterowniczych i tablicach rozdzielczych jako element systemu uziemiającego.

Zgodność z Normami

Złączka NSYTRR24PE została zaprojektowana zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa oraz wymaganiami norm dla sprzętu elektroinstalacyjnego. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów dotyczących bezpieczeństwa użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Zacisk sprężynowy NSYTRR24PE znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i szybkie łączenie przewodów ochronnych w systemach uziemień.

• Tworzenie punktów uziemienia ochronnego w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów wyrównawczych w instalacjach budynkowych.
• Montaż w szafach sterowniczych jako element szyny PE dla wielu odbiorów.
• Modernizacja i rozbudowa istniejących instalacji uziemiających w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż złączki NSYTRR24PE powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przewody należy przygotować zgodnie z zaleceniami producenta (odizolować na odpowiednią długość, w przypadku linek – ewentualnie założyć tulejki). Zacisk sprężynowy nie wymaga narzędzi – przewód wsuwa się bezpośrednio do otworu. Sprawdź poprawność osadzenia i brak luzów. Przekrój przewodów dobierz do spodziewanego prądu zwarciowego oraz wymogów ochrony przeciwporażeniowej. W przypadku przewodów wielodrutowych stosuj tulejki zaciskowe dla zachowania trwałości połączenia.

FAQ

• Czy złączka NSYTRR24PE wymaga użycia wkrętaka lub klucza? Nie, zacisk jest sprężynowy – przewód wprowadza się ręcznie bez użycia jakichkolwiek narzędzi. Ułatwia to szybki montaż i demontaż.
• Ile przewodów można podłączyć do jednej złączki? Złączka posiada 4 niezależne punkty połączeniowe, co pozwala na podłączenie do czterech przewodów ochronnych (PE) w jednym zacisku.
• Czy złączka nadaje się do przewodów linkowych (wielodrutowych)? Tak, ale dla zapewnienia trwałego i pewnego połączenia zaleca się stosowanie tulejek zaciskowych na końcówkach przewodów linkowych – szczególnie przy przekrojach powyżej 2,5 mm².
