Złączki NSY, zacisk sprężynowy, przepustowy, 4 punktowy | NSYTRR24 Schneider Electric

Opis i Kluczowe Cechy

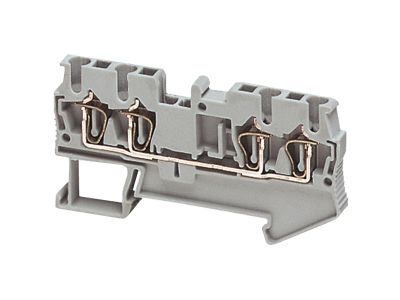

Złączka oznaczona symbolem NSYTRR24 to przepustowy zacisk sprężynowy o czterech punktach przyłączeniowych. Dzięki konstrukcji sprężynowej umożliwia szybkie i pewne łączenie przewodów bez użycia narzędzi – wystarczy wsunąć odizolowany koniec przewodu. Cztery punkty zapewniają elastyczność w rozprowadzaniu obwodów.

• Zacisk sprężynowy: Szybkie i bezobsługowe łączenie przewodów – oszczędność czasu podczas instalacji.
• Wersja przepustowa: Umożliwia przejście przewodu przez złączkę, co ułatwia prowadzenie okablowania w rozdzielnicy.
• Cztery punkty przyłączeniowe: Większa elastyczność w dystrybucji sygnałów lub zasilania w jednym punkcie.
• Kompaktowa konstrukcja: Zajmuje mało miejsca na szynie DIN, co pozwala na gęste zagęszczenie aparatury.

Zgodność z Normami

Złączka NSYTRR24 spełnia wymogi obowiązujących dyrektyw unijnych i posiada oznaczenie CE. Produkt jest zgodny z europejskimi normami dotyczącymi złączek elektroinstalacyjnych. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złączka przepustowa sprężynowa znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, w rozdzielnicach, szafach sterowniczych oraz puszkach przyłączeniowych.

• Łączenie przewodów w rozdzielnicach mieszkaniowych i przemysłowych.
• Dystrybucja sygnałów sterujących w automatyce budynkowej.
• Wykorzystanie w szafach sterowniczych do łączenia czujników i elementów wykonawczych.
• Tworzenie punktów odgałęźnych w instalacjach oświetleniowych i gniazd wtykowych.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Złączkę montuje się na szynie DIN (TH35) – należy ją zaskoczyć na szynę aż do zatrzaśnięcia. Podłączanie przewodów: odizolować przewód na odpowiednią długość (zgodnie z instrukcją), wsunąć w otwór zacisku – stalowa sprężyna automatycznie zaciśnie przewód. Moment dokręcania oraz dopuszczalne przekroje przewodów określa dokumentacja techniczna producenta.

FAQ

• Ile punktów przyłączeniowych ma złączka NSYTRR24? Złączka posiada cztery niezależne punkty przyłączeniowe, co pozwala na podłączenie czterech przewodów.
• Czy zacisk jest sprężynowy? Tak, zastosowano zacisk sprężynowy (bezśrubowy), który zapewnia szybkie i pewne połączenie – wystarczy wsunąć przewód.
• Jaki jest stopień ochrony tej złączki? Informacje o stopniu ochrony (IP) należy sprawdzić w karcie katalogowej producenta. Złączki montowane na szynie DIN w rozdzielnicy mają zazwyczaj IP20 (ochrona przed ciałami stałymi o średnicy >12 mm).
