Złączka ZJU2-6 | R34RR-07010000405 Ergom

Alternatywny kod produktu: ZJU2-6 (40 SZT.)

Opis i Kluczowe Cechy

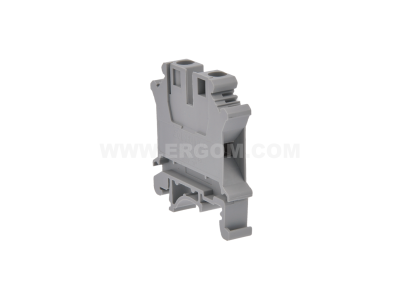

Złączka ZJU2-6 (oznaczenie katalogowe R34RR-07010000405) to element przeznaczony do łączenia przewodów w instalacjach elektrycznych. Jej konstrukcja pozwala na podłączenie przewodów o maksymalnym przekroju 6 mm², co zapewnia pewne i trwałe połączenie nawet w obwodach o podwyższonych wymaganiach obciążeniowych. Złączka montowana jest na szynie TH35, co umożliwia szybką i uporządkowaną zabudowę w rozdzielnicach.

• Maksymalny przekrój przewodu – 6 mm²: możliwość podłączenia przewodów o większym przekroju, co zwiększa elastyczność projektowania instalacji i zapewnia niską rezystancję połączenia.
• Przeznaczona do szyny DIN TH35: szybki montaż i demontaż w rozdzielnicach oraz łatwa modyfikacja układu połączeń.
• Kompaktowa konstrukcja: oszczędność miejsca w rozdzielnicy przy zachowaniu wysokiej niezawodności połączenia.
• Wielokrotne użytkowanie: konstrukcja umożliwia wielokrotne wpinanie i wypinanie przewodów bez utraty parametrów styku (przy użyciu odpowiedniego narzędzia).
• Wykonanie z materiałów o sprawdzonej jakości: korpus z tworzywa termoutwardzalnego zapewnia odpowiednią izolację i odporność mechaniczną.

Zgodność z Normami

Produkt spełnia ogólne wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zastosowane materiały i konstrukcja odpowiadają standardom stosowanym w aparaturze modułowej do montażu na szynie DIN. Ponieważ w danych producenta nie podano konkretnych numerów norm, zaleca się stosowanie złączki zgodnie z przeznaczeniem i z uwzględnieniem parametrów znamionowych całej instalacji.

Zastosowanie

Złączka ZJU2-6 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i uporządkowane łączenie przewodów w obwodach elektrycznych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielniach – jako element pomocniczy do rozdziału potencjałów.
• W szafach sterowniczych i pulpitach operatorskich – do łączenia sygnałów oraz zasilania modułów automatyki.
• Przy budowie instalacji tymczasowych (np. place budowy) – łatwy montaż i demontaż przewodów.
• Modernizacja i rozbudowa istniejących instalacji – szybkie dodawanie nowych obwodów bez konieczności wymiany całej rozdzielnicy.

Wskazówki Montażowe

Montaż i demontaż złączki ZJU2-6 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP oraz wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie zatrzasku. Przekrój podłączanych przewodów nie może przekraczać 6 mm². Do podłączania przewodów zaleca się użycie narzędzia (śrubokręta) o odpowiednim profilu, a moment dokręcania śrub zaciskowych należy stosować zgodnie z oznaczeniami na obudowie lub dokumentacją producenta. Po dokręceniu należy sprawdzić pewność połączenia poprzez lekkie pociągnięcie przewodu.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do złączki ZJU2-6? Zgodnie z oznaczeniem w nazwie produktu, maksymalny przekrój wynosi 6 mm². Nie zaleca się podłączania przewodów o przekroju większym, gdyż może to pogorszyć jakość połączenia i spowodować przegrzewanie.
• Czy złączka jest przeznaczona do montażu na szynie DIN? Tak, złączka ZJU2-6 została zaprojektowana do montażu na szynie TH35 (35 mm) zgodnej ze standardem DIN. Zatrzask umożliwia szybkie mocowanie i demontaż.
• Jakie napięcie i prąd znamionowy ma złączka? W dostępnych danych producenta nie podano wartości napięcia ani prądu znamionowego. Należy dobierać złączkę w oparciu o parametry instalacji i zastosować odpowiednie zabezpieczenia nadprądowe. W razie wątpliwości skontaktuj się z producentem lub dystrybutorem.
