Złączka ZJU2-35 | R34RR-07010000705 Ergom

Alternatywny kod produktu: ZJU2-35 (20 SZT.)

Opis i Kluczowe Cechy

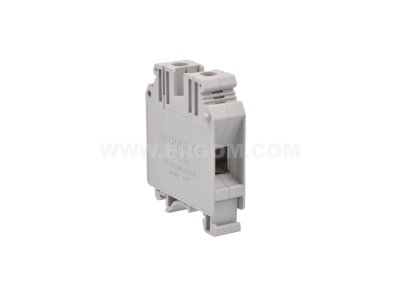

Złączka ZJU2-35 (symbol R34RR-07010000705) to element do łączenia przewodów w instalacjach elektrycznych, przeznaczona do montażu na szynie DIN. Dzięki możliwości podłączenia przewodów o przekroju do 35 mm² umożliwia tworzenie pewnych i trwałych połączeń w rozdzielnicach oraz szafach sterowniczych.

• Maksymalny przekrój przewodu 35 mm²: pozwala na łączenie przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających.
• Montaż na szynie DIN (TH35): szybki i beznarzędziowy sposób instalacji w standardowych rozdzielnicach oraz szafach sterowniczych.
• Konstrukcja zaciskowa: zapewnia stabilne i pewne połączenie bez konieczności stosowania specjalistycznych narzędzi.
• Kompaktowa budowa: oszczędza miejsce na szynie DIN, co ułatwia projektowanie rozdzielnic i upraszcza okablowanie.

Zgodność z Normami

Złączka ZJU2-35 spełnia wymagania odpowiednich norm europejskich i posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi przepisami bezpieczeństwa w Unii Europejskiej.

Zastosowanie

Złączka przeznaczona jest do łączenia przewodów wewnątrz rozdzielnic i szaf sterowniczych, szczególnie w instalacjach przemysłowych i budynkowych.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie punktów rozgałęźnych w szafach sterowniczych i automatyce.
• Podłączanie przewodów w układach zasilania i sterowania w obiektach komercyjnych.
• Wykorzystanie w instalacjach tymczasowych i stacjonarnych jako elemento złączny do szybkiej rozbudowy.

Wskazówki Montażowe

Montaż i podłączenie złączki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę montuje się na szynie DIN TH35 (szyna 35 mm). Przed podłączeniem przewód należy odizolować na długość odpowiednią do głębokości gniazda zaciskowego. Dokręcanie śrub zaciskowych należy przeprowadzić momentem obrotowym zgodnie z dokumentacją producenta. Przekrój przewodu nie powinien przekraczać wartości 35 mm². Po zakończeniu prac należy sprawdzić poprawność i stabilność połączeń.

FAQ

• Jaki jest maksymalny przekrój przewodu dla złączki ZJU2-35? Maksymalny przekrój przewodu wynosi 35 mm² – dięki temu można łączyć przewody o dużej średnicy stosowane w obwodach zasilających.
• Czy złączka ZJU2-35 jest przystosowana do montażu na szynie DIN? Tak, złączka jest przeznaczona do montażu na szynie DIN TH35 (35 mm), co zapewnia szybką i stabilną instalację w standardowych rozdzielnicach.
• W jaki sposób prawidłowo podłączyć przewód do złączki? Należy odciąć przewód pod napięciem, odizolować końcówkę na odpowiednią długość (zwykle 10–12 mm), włożyć w gniazdo zaciskowe i dokręcić śrubę zalecanym momentem obrotowym. Przed rozpoczęciem prac zawsze odłączyć zasilanie.
