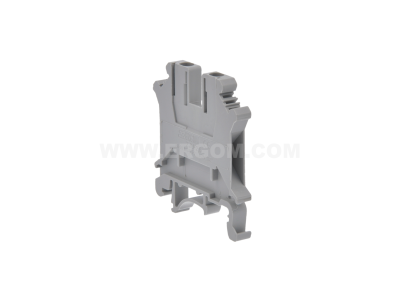

Złączka ZJU2-2,5 | R34RR-07010000205 Ergom

Alternatywny kod produktu: ZJU2-2,5 (60 SZT.)

Opis i Kluczowe Cechy

Złączka oznaczona symbolem R34RR-07010000205, model ZJU2-2,5, to uniwersalne złącze przelotowe przeznaczone do łączenia przewodów o przekroju do 2,5 mm². Dzięki kompaktowej budowie i systemowi mocowania na szynie DIN umożliwia szybki i bezpieczny montaż w rozdzielnicach modułowych, oszczędzając miejsce w szafie sterowniczej.

• Przekrój przewodów do 2,5 mm²: Obsługuje standardowe przewody stosowane w instalacjach odbiorczych i sterowniczych, zapewniając pewne połączenie bez ryzyka poluzowania.
• Budowa modułowa: Przystosowana do montażu na szynie TH35 (DIN), co pozwala na dowolną konfigurację w rozdzielnicy oraz łatwą rozbudowę instalacji.
• Kompaktowa szerokość (1 moduł / 17,5 mm): Oszczędza miejsce na szynie, umożliwiając gęste upakowanie aparatury w ograniczonej przestrzeni rozdzielnicy.
• Beznarzędziowy zacisk sprężynowy (push-in): Umożliwia szybkie podłączanie przewodów bez użycia śrubokręta, skracając czas montażu i zwiększając pewność połączenia.

Zgodność z Normami

Złączka ZJU2-2,5 spełnia wymagania europejskich norm dotyczących sprzętu elektroinstalacyjnego oraz posiada oznaczenie CE. Produkowana jest zgodnie z obowiązującymi standardami jakości i bezpieczeństwa dla aparatury modułowej montowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Złączka służy do bezpiecznego łączenia przewodów w obwodach pomocniczych i odbiorczych, zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów. Sprawdza się w następujących scenariuszach:

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych i przemysłowych.
• Podłączanie odbiorników końcowych (oświetlenie, gniazda wtykowe, ogrzewanie) w obwodach jednofazowych i trójfazowych.
• Tworzenie punktów rozgałęźnych w systemach sterowania (styczniki, przekaźniki, PLC) w szafach sterowniczych.
• Łączenie przewodów w obwodach sygnalizacji i automatyki budynkowej (BMS, KNX, DALI).

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia (SEP) przy odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przed podłączeniem przewodów należy upewnić się, że są one odizolowane na odpowiednią długość (zgodnie z instrukcją producenta). W przypadku zacisków sprężynowych nie wymaga się dokręcania – wystarczy wsunąć przewód do oporu. Dla zacisków śrubowych moment dokręcania należy stosować zgodnie z dokumentacją. Przekrój przewodów musi być dobrany do obciążenia i odpowiednio zakończony (tulejki dla przewodów linkowych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy.

FAQ

• Czy złączka ZJU2-2,5 ma podświetlenie lub wskaźnik LED? Nie, jest to złączka bierna (bez elementów optoelektronicznych). Przeznaczona wyłącznie do łączenia przewodów.
• Jaki jest stopień ochrony (IP) złączki? Złączka jako element szafy sterowniczej nie ma samodzielnego stopnia IP – jej ochrona zależna jest od obudowy rozdzielnicy. Standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotykiem palcem i ciałami stałymi >12,5 mm). Dokładny stopień ochrony całej rozdzielnicy musi być zapewniony przez obudowę.
• Jakie przewody można podłączyć do złączki ZJU2-2,5? Złączka jest przystosowana do przewodów miedzianych o przekroju od 0,14 mm² do 2,5 mm² (w zależności od wersji – zaleca się sprawdzenie w dokumentacji producenta). Obsługuje zarówno przewody sztywne, jak i linki z tulejkami.
