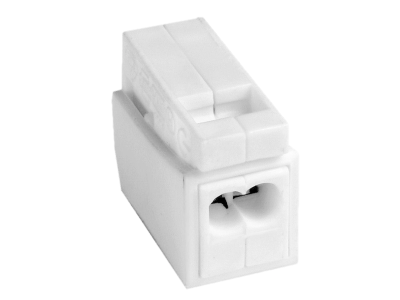

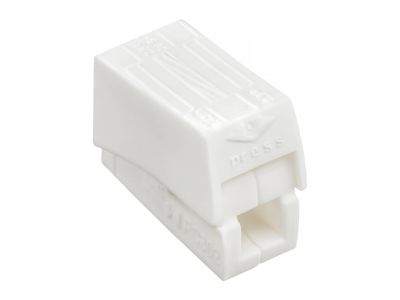

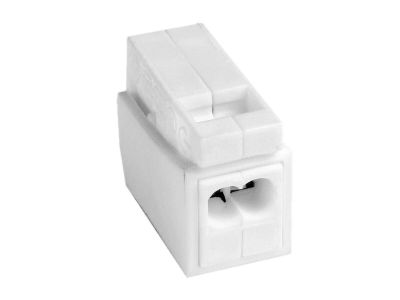

Złączka zaciskowa Easy Link 0,5-2,5mm2, 2-polowa PC302-CL, biała | 89007006 Simet

Opis i Kluczowe Cechy

Złączka zaciskowa Easy Link PC302-CL (symbol 89007006) to dwubiegunowe połączenie przeznaczone do łączenia przewodów aluminiowych i miedzianych o przekroju 0,5–2,5 mm². Dzięki prądowi znamionowemu 24 A i napięciu znamionowemu 450 V umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Kompaktowe wymiary 16×20×9,5 mm ułatwiają instalację w ograniczonej przestrzeni.

• Prąd znamionowy 24 A: zapewnia bezpieczną pracę w obwodach o podwyższonym obciążeniu, minimalizując ryzyko przegrzania.
• Napięcie znamionowe 450 V: odpowiednie do typowych instalacji niskiego napięcia, gwarantuje niezawodne izolowanie.
• Zakres przekroju przewodów 0,5–2,5 mm²: uniwersalność – obsługuje zarówno cienkie przewody sygnałowe, jak i grubsze zasilające.
• Możliwość łączenia przewodów Al i Cu: eliminuje konieczność stosowania przejściówek, upraszcza montaż mieszanych obwodów.
• Kompaktowe wymiary (16×20×9,5 mm): oszczędność miejsca w rozdzielnicy, puszce instalacyjnej lub szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych. Wykonany zgodnie z dobrą praktyką inżynierską.

Zastosowanie

Złączka Easy Link PC302-CL sprawdza się wszędzie tam, gdzie potrzebne jest szybkie i pewne łączenie przewodów aluminiowych i miedzianych w instalacjach niskiego napięcia.

• Łączenie odcinków przewodów w rozdzielnicach mieszkaniowych i przemysłowych.
• Przyłączanie odbiorników takich jak gniazda, łączniki czy oprawy oświetleniowe w obwodach jednofazowych.
• Tworzenie punktów odgałęźnych w puszkach montażowych – do łączenia przewodów Al/Cu bez dodatkowych zacisków.
• Instalacje w systemach automatyki budynkowej, gdzie wymagana jest elastyczność w doborze materiału przewodu.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Do podłączenia przewodów nie są wymagane specjalne narzędzia – wystarczy ściągnąć izolację na odpowiednią długość (zgodnie z dokumentacją producenta) i wsunąć w otwór. Przekrój przewodu dobrać do prądu obciążenia. Złączka nie wymaga dokręcania; mechanizm sprężynowy zapewnia stały docisk.

FAQ

• Czy złączka może łączyć przewody aluminiowe i miedziane? Tak, zgodnie z danymi producenta przeznaczona jest do łączenia przewodów Al/Cu w zakresie przekroju 0,5–2,5 mm².
• Jakie są wymiary złączki? Wymiary to 16 mm szerokości, 20 mm wysokości i 9,5 mm głębokości.
• Czy wymaga specjalnych narzędzi do montażu? Nie, montaż odbywa się poprzez wsunięcie odizolowanego przewodu w otwór – mechanizm sprężynowy sam zaciska połączenie.
