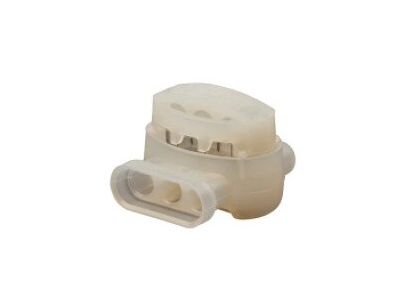

Złączka zaciskana, samogasnąca, biała, Scotchlok 314U | 7000058006 3M

Opis i Kluczowe Cechy

Złączka zaciskana Scotchlok 314U renomowanej marki 3M to zaawansowane rozwiązanie technologiczne zaprojektowane z myślą o maksymalnym skróceniu czasu prac elektroinstalacyjnych przy zachowaniu najwyższych standardów bezpieczeństwa. Produkt charakteryzuje się unikalną konstrukcją typu IDC (Insulation Displacement Connector), która umożliwia wykonanie trwałego połączenia elektrycznego bez konieczności zdejmowania izolacji z żył roboczych. Biała obudowa wykonana z wysokiej jakości nylonu posiada właściwości samogasnące, co znacząco podnosi poziom ochrony przeciwpożarowej w instalacji.

• Obsługa wielu żył: Złącze pozwala na jednoczesne i pewne połączenie 2 lub 3 przewodów.
• Szeroki zakres przekrojów: Kompatybilność z przewodami sztywnymi (drut) oraz skręcanymi (linka) o przekroju znamionowym od 0,5 mm² do 1,5 mm².
• Technologia IDC: Eliminuje potrzebę skręcania kabli, co zapobiega uszkodzeniom mechanicznym miedzi.
• Izolacja nylonowa: Wytrzymały materiał termoplastyczny zapewniający doskonałą izolację elektryczną i odporność na czynniki zewnętrzne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi 3M, co gwarantuje powtarzalność parametrów elektrycznych. Zastosowanie materiałów samogasnących wpisuje się w standardy bezpieczeństwa dotyczące ograniczania rozprzestrzeniania się płomieni wewnątrz puszek elektroinstalacyjnych oraz obudów urządzeń. Złączka spełnia wymagania dyrektyw środowiskowych, zapewniając bezpieczną eksploatację w profesjonalnych systemach niskonapięciowych.

Zastosowanie

Złączka Scotchlok 314U znajduje szerokie zastosowanie wszędzie tam, gdzie liczy się niezawodność i szybkość montażu. Jest idealnym wyborem dla instalatorów systemów alarmowych, automatyki budynkowej oraz systemów sterowania. Dzięki możliwości łączenia przewodów o przekroju do 1,5 mm², doskonale sprawdza się w instalacjach oświetleniowych, systemach nawadniania oraz przy podłączaniu czujników i elementów wykonawczych w szafach sterowniczych, gdzie przestrzeń montażowa jest ograniczona.

Wskazówki Montażowe

Proces instalacji jest intuicyjny i nie wymaga specjalistycznych narzędzi do odizolowywania przewodów. Aby uzyskać optymalne połączenie, należy:

• Wsunąć nieodizolowane końce przewodów do oporu w otwory wejściowe złączki.
• Upewnić się, że wszystkie żyły znajdują się pod elementem zaciskowym.
• Używając standardowych szczypiec nastawnych lub dedykowanego narzędzia, mocno docisnąć biały element zatrzaskowy (kołpak) do momentu zrównania go z obudową.
• Sprawdzić poprawność osadzenia przewodów poprzez ich lekkie pociągnięcie.

FAQ

Czy złączka 314U wymaga użycia praski?
Do poprawnego zaciśnięcia wystarczą standardowe szczypce kombinowane, jednak kluczowe jest równomierne dociśnięcie elementu zaciskowego do samego końca.

Czy można łączyć ze sobą przewody o różnych przekrojach?
Tak, konstrukcja złącza pozwala na łączenie przewodów w zakresie od 0,5 mm² do 1,5 mm², pod warunkiem, że mieszczą się one w specyfikacji technicznej producenta.

Czy złączka jest odporna na wilgoć?
Model 314U jest złączem suchym (nieżelowanym). W przypadku aplikacji wymagających ochrony przed wilgocią, należy stosować odpowiednie puszki instalacyjne o wysokim stopniu ochrony IP.
