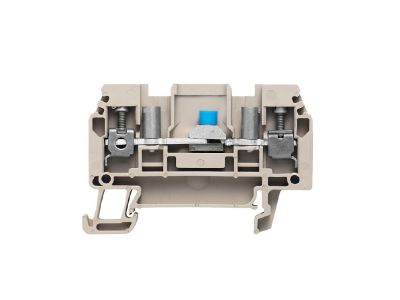

Złączka WTL 4/STB | 1754970000 Weidmuller

Opis i Kluczowe Cechy

Złączka WTL 4/STB o numerze katalogowym 1754970000 to element wykonany w standardzie serii WTL renomowanego producenta Weidmüller. Przeznaczona do bezpiecznego i powtarzalnego łączenia przewodów w instalacjach elektrycznych. Dzięki konstrukcji STB (złącze sprężynowe) umożliwia szybki i bezobsługowy montaż bez użycia narzędzi. Jest kompaktowym rozwiązaniem do pracy w rozdzielnicach i szafach sterowniczych.

• Konstrukcja STB (złącze sprężynowe): Zapewnia pewne połączenie przewodów bez konieczności dokręcania śrub – oszczędność czasu podczas instalacji i minimalizacja ryzyka poluzowania styków.
• Seria WTL: Gwarantuje spójność z innymi elementami tej serii (np. listwy zaciskowe, rozgałęźniki) – łatwa rozbudowa i unifikacja w rozdzielni.
• Kompaktowa budowa: Umożliwia gęste okablowanie w ograniczonej przestrzeni – idealna do nowoczesnych, ciasnych rozdzielnic.
• Zastosowanie w instalacjach niskiego napięcia: Odpowiednia do obwodów sterowania, sygnalizacji oraz zasilania w standardowych aplikacjach przemysłowych i budynkowych.
• Symbol katalogowy 1754970000: Łatwa identyfikacja i zamawianie – produkt oryginalny Weidmüller.

Zgodność z Normami

Złączka WTL 4/STB spełnia wymagania europejskich norm dotyczących złączy sprężynowych oraz posiada oznaczenie CE. Została zaprojektowana zgodnie z obowiązującymi standardami bezpieczeństwa dla urządzeń elektrycznych niskiego napięcia. Szczegółowe informacje o konkretnych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Złączka WTL 4/STB znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne łączenie przewodów miedzianych w instalacjach niskiego napięcia – zarówno w automatyce przemysłowej, jak i w budynkach mieszkalnych oraz komercyjnych.

• Łączenie przewodów w szafach sterowniczych i rozdzielnicach – jako element pośredniczący między aparaturą modułową a przewodami.
• Instalacje oświetleniowe, grzewcze i klimatyzacyjne – szybkie połączenie odbiorników bez konieczności lutowania.
• Systemy automatyki budynkowej (KNX, BMS) – do podłączania czujników, siłowników i sterowników.
• Rozdzielnie przemysłowe – jako złączka do szyn DIN dla obwodów sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż i demontaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie w całym obwodzie. Złączkę montuje się na szynie DIN TH35 (typowe dla aparatury modułowej). Przewód przed wciśnięciem do złącza sprężynowego należy odpowiednio odizolować (długość izolacji oraz przekrój przewodu dobrać zgodnie z dokumentacją produktu). Siłę dociśnięcia sprężyny jest zoptymalizowana fabrycznie – nie wymaga regulacji. Po zakończeniu instalacji sprawdzić ciągłość połączenia i izolację.

FAQ

• Czy złączka WTL 4/STB umożliwia podłączenie dwóch przewodów w jednym gniazdzie? W zależności od wersji – oznaczenie „4” w nazwie sugeruje, że złączka posiada cztery gniazda (zaciski), każde przeznaczone dla jednego przewodu. Nie należy wkładać dwóch przewodów do jednego otworu.
• Jaki jest stopień ochrony (IP) tej złączki? Producent nie podaje w nazwie konkretnego stopnia IP. Standardowo złączki do montażu wewnątrz rozdzielnic posiadają ochronę IP20 przed dotykiem palcem. Należy unikać instalacji w miejscach narażonych na wilgoć bez dodatkowej obudowy.
• Czy złączka wymaga użycia narzędzi do montażu przewodu? Dzięki konstrukcji STB (sprężynowej) przewód można wsunąć bez użycia narzędzi – wystarczy odizolowany koniec. Do demontażu przewodu zaleca się użycie małego śrubokręta w celu zwolnienia sprężyny.
