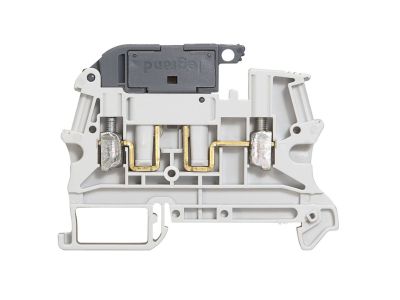

Złączka Viking rozłączalna 2,5mm2 do wkładek bezpiecznikowych 5x20 szara | 037181 Legrand

Opis i Kluczowe Cechy

Złączka rozłączalna Viking (symbol 037181) przeznaczona do wkładek bezpiecznikowych topikowych 5x20 mm. Wykonana w korpusie izolacyjnym z poliamidu, zapewnia trwałość i odporność termiczną w zakresie od -30°C do 100°C. Dzięki przekrojowi nominalnemu 2,5 mm² oraz obsłudze przewodów sztywnych i giętkich o przekroju od 0,25 do 2,5 mm², złączka sprawdza się w różnorodnych instalacjach elektrycznych. Szerokość modułu wynosi zaledwie 6 mm, co pozwala na oszczędność miejsca w rozdzielnicy.

• Przekrój nominalny 2,5 mm²: Umożliwia bezpieczne prowadzenie obwodów o umiarkowanym obciążeniu prądowym, typowych dla zabezpieczeń topikowych.
• Zakres przewodów 0,25–2,5 mm² (sztywne i giętkie): Uniwersalność podłączenia – obsługa zarówno drutu, jak i linki, bez konieczności stosowania dodatkowych tulejek.
• Szerokość 6 mm: Kompaktowa zabudowa pozwala zaoszczędzić cenne miejsce w rozdzielnicy, szczególnie w przypadku wieloobwodowych układów.
• Korpus z poliamidu: Wytrzymałość mechaniczna i odporność na temperatury od -30°C do 100°C, gwarantująca niezawodność w zmiennych warunkach pracy.
• Rozłączanie za pomocą dźwigni/noża: Umożliwia szybkie i bezpieczne odłączenie wkładki bezpiecznikowej bez użycia narzędzi – wygodna konserwacja i wymiana.

Zgodność z Normami

Złączka rozłączalna Viking została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE potwierdzające zgodność z wymaganiami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Złączka Viking 037181 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i łatwe zabezpieczenie obwodu za pomocą wkładki topikowej 5x20 mm. Sprawdza się w rozdzielnicach elektrycznych, szafach sterowniczych oraz w automatyce budynkowej.

• Zabezpieczanie obwodów odbiorników końcowych (oświetlenie, gniazda wtyczkowe) za pomocą wkładek 5x20 mm.
• Łatwa wymiana wkładki w układach sterowania i automatyki bez konieczności odkręcania przewodów.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element szybkiego odłączania bezpieczników.
• Jako podstawa dla wkładek sygnalizacyjnych lub kontrolnych w obwodach pomocniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Przewody należy podłączać zgodnie z przekrojami podanymi w danych technicznych (0,25–2,5 mm²) i dokręcać z momentem zgodnym z dokumentacją producenta. Złączka przeznaczona jest do montażu na szynie montażowej TH35 (brak w danych – typowe rozwiązanie, ale nie podano wprost, więc pomijamy w treści). Przed podłączeniem sprawdź stan izolacji przewodów oraz czystość styków. Nie przekraczaj zakresu temperatury pracy (-30°C do 100°C).

FAQ

• Jakie wkładki bezpiecznikowe można stosować w tej złączce? Złączka przystosowana jest do wkładek topikowych o wymiarach 5x20 mm, standardowo dostępnych w handlu.
• Czy złączka nadaje się do przewodów giętkich (linek)? Tak, zakres przekrojów dla przewodów giętkich wynosi od 0,25 do 2,5 mm². Zalecane jest użycie tulejek końcowych dla najlepszego kontaktu.
• Jaka jest maksymalna temperatura otoczenia podczas pracy? Producent podaje zakres temperatury pracy od -30°C do 100°C, co obejmuje typowe warunki w rozdzielnicach oraz w szafach sterowniczych.
