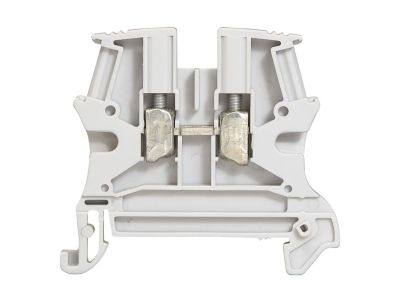

Złączka Viking 1 torowa 6mm2 szara (dla obwodów standardowych) | 037162 Legrand

Opis i Kluczowe Cechy

Złączka Viking 1 torowa 6mm2 szara (symbol 037162) przeznaczona jest do wykonywania połączeń elektrycznych i mechanicznych dwóch przewodów miedzianych (drutów i linek). Montowana na wsporniku symetrycznym TH35 o głębokości 7,5 mm i 15 mm, charakteryzuje się szerokością 8 mm, co pozwala na oszczędne zagospodarowanie szyny. Dzięki dwóm miejscom mostkowania umożliwia tworzenie połączeń ekwipotencjalnych przy użyciu mostków łączeniowych.

• Przekrój przewodu sztywnego (drutu): od 0,5 do 10,0 mm² – pozwala na podłączenie szerokiego zakresu przewodów pełnych, od cienkich żył 0,5 mm² po grubsze przewody do 10 mm².
• Przekrój przewodu giętkiego (linki): od 0,25 do 6,0 mm² – zapewnia elastyczność w instalacjach z przewodami wielodrutowymi, np. w szafach sterowniczych.
• Dwa miejsca mostkowania: umożliwiają wykonanie połączeń ekwipotencjalnych bez dodatkowych listew – oszczędność miejsca i czasu montażu.
• Szerokość 8 mm: kompaktowy wymiar ułatwia gęste zabudowy na szynie TH35, optymalizując przestrzeń w rozdzielnicy.

Zgodność z Normami

Złączka Viking 3 spełnia wymagania normy PN-EN 60715 dotyczącej mocowania na wsporniku symetrycznym TH35. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Złączka 1 torowa znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagane jest bezpieczne i trwałe łączenie przewodów miedzianych w rozdzielnicach, szafach sterowniczych oraz puszkach rozgałęźnych.

• Łączenie przewodów w obwodach oświetlenia, gniazd wtyczkowych i odbiorników energii.
• Tworzenie punktów rozgałęźnych w tablicach rozdzielczych i szafach sterowniczych.
• Realizacja połączeń ekwipotencjalnych z wykorzystaniem mostków łączeniowych (dla złączek o szerokości do 8 mm).
• Montaż w systemach automatyki budynkowej oraz małych instalacjach przemysłowych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Złączkę należy zamocować na szynie TH35 (wspornik symetryczny) zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do prądu obciążenia – zakresy podane w specyfikacji. Moment dokręcania śrub określony jest w instrukcji producenta; nie przekraczać zalecanych wartości.

FAQ

• Czy złączka nadaje się do przewodów linkowych (giętkich)? Tak, przyjmuje przewody giętkie o przekroju od 0,25 do 6,0 mm².
• Jaka jest szerokość złączki? Szerokość wynosi 8 mm, co pozwala na upakowanie wielu zacisków na szynie TH35.
• Czy można łączyć kilka złączek mostkami? Tak, złączka posiada dwa miejsca mostkowania przeznaczone dla mostków łączeniowych – umożliwia to tworzenie połączeń ekwipotencjalnych.
