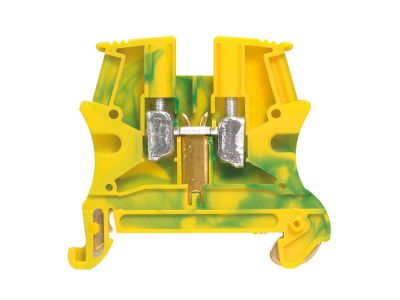

Złączka Viking 1 torowa 6mm2, metalowa podstawa, żółto-zielona (dla obwodów ochronnych) | 037172 Legrand

Opis i Kluczowe Cechy

Złączka Viking 1 torowa o przekroju nominalnym 6 mm² (symbol 037172) przeznaczona jest do wykonywania połączeń elektrycznych i mechanicznych przewodów miedzianych w obwodach ochronnych (PE). Dzięki szerokości 8 mm oszczędza miejsce na szynie TH35, a żółto-zielony kolor korpusu ułatwia identyfikację przewodu ochronnego. Metalowa podstawa zapewnia wytrzymałość i stabilność połączeń.

• Przekrój nominalny 6 mm²: umożliwia bezpieczne łączenie przewodów o większym przekroju w instalacjach ochronnych, minimalizując rezystancję połączenia.
• Szerokość 8 mm: pozwala na gęste zabudowanie szyny TH35, co oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę.
• Zakres temperatur pracy od -30°C do 100°C: gwarantuje niezawodność w różnych warunkach otoczenia – od mroźnych pomieszczeń technicznych po rozdzielnice przy źródłach ciepła.
• Dwa miejsca mostkowania: ułatwiają tworzenie połączeń ekwipotencjalnych oraz łączenie sąsiednich złączek za pomocą mostków łączeniowych (dla szerokości do 8 mm).
• Korpus z poliamidu, kolor żółto-zielony: zapewnia trwałą izolację elektryczną oraz jednoznaczne oznaczenie przewodu ochronnego (PE) zgodnie z konwencją barwną.

Zgodność z Normami

Złączka Viking 037172 jest zgodna z obowiązującymi wymaganiami europejskimi oraz posiada certyfikat CE. Przeznaczona jest do montażu na wsporniku symetrycznym TH35 zgodnie z normą PN-EN 60715 (głębokość 7,5 mm i 15 mm). Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z ogólnymi zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Złączka przeznaczona jest do łączenia przewodów miedzianych (drutów i linek) w obwodach ochronnych oraz do wykonywania połączeń wyrównawczych. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i trwałe połączenie szyny ochronnej z przewodami PE.

• Łączenie przewodów ochronnych w rozdzielnicach elektrycznych i szafach sterowniczych.
• Tworzenie połączeń ekwipotencjalnych (mostkowanie) w instalacjach uziemień i wyrównania potencjałów.
• Rozbudowa systemów automatyki budynkowej i przemysłowej – jako punkt przyłączeniowy dla przewodów ochronnych.
• Stosowanie w szynach zbiorczych PE w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż i obsługa złączki mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Złączkę montuje się na szynie TH35 (wspornik symetryczny) o głębokości 7,5 mm lub 15 mm. Przekrój podłączanych przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami normy. Moment dokręcania śrub zaciskowych stosować zgodnie z danymi w dokumentacji producenta. Przewody sztywne (druty) można łączyć w zakresie 0,5–10 mm², giętkie (linki) w zakresie 0,25–6 mm².

FAQ

• Czy złączka nadaje się do przewodów giętkich (linek)? Tak, przekrój przewodu giętkiego może wynosić od 0,25 do 6 mm². Dla linek zaleca się stosowanie tulejek kablowych.
• Czy można mostkować sąsiednie złączki? Tak, złączka posiada dwa miejsca do mostkowania, które umożliwiają zastosowanie mostków łączeniowych o szerokości do 8 mm. Umożliwia to łatwe tworzenie połączeń ekwipotencjalnych.
• Jaki jest stopień ochrony złączki? Producent nie podaje konkretnego stopnia IP. Standardowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20. Po zamontowaniu w rozdzielnicy z odpowiednią szczelnością obudowy, ochrona przed dotykiem i ciałami obcymi jest zapewniona.
